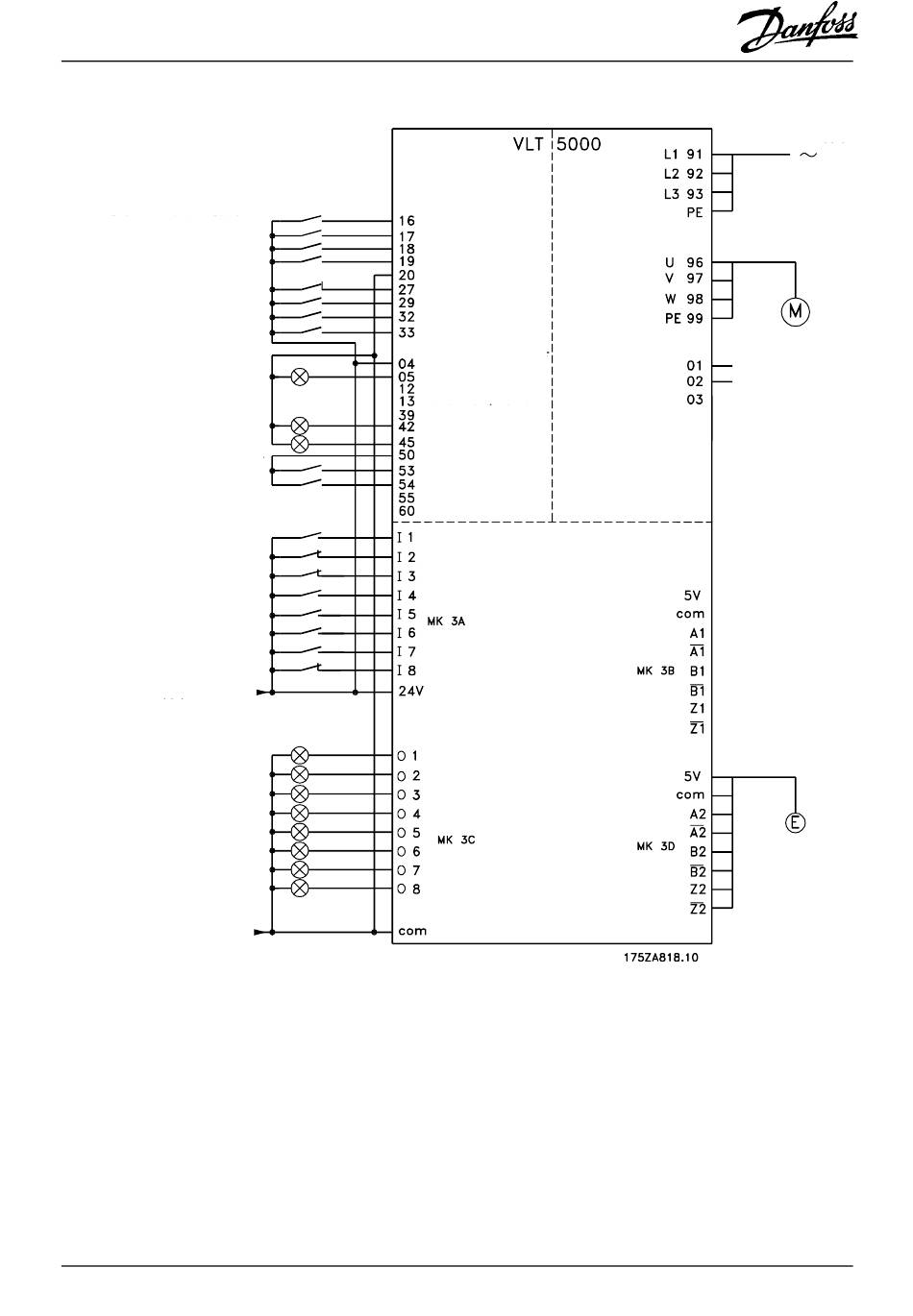

Schaltplan
Referenz Index Bit 0
Referenz Index Bit 1
Referenz Index Bit 2
Referenz Index Bit 3
Freilauf / Fehler Reset
Referenz Index Bit 4
Homefahrt starten
Latch Referenz Index
Bremse aktiviert
Touch-Probe Position blockiert
Watchdog Ausgang
+10 V für Klemmen 53-54
manueller JOG positiv
manueller JOG manuel negative
Eingang Touch-Probe
Positiver Endschalter
Negativer Endschalter
Home-Schalter
ENABLE Positionieung
RESET Home
RESET Touch-Probe
Quickstop
+24 V Spannungsversorgung von SPS
Homefahrt beendet
Referenzposition erreicht
Fehler erkannt
Referenz Index Bit 0
Referenz Index Bit 1
Referenz Index Bit 2
Referenz Index Bit 3
Referenz Index Bit 4
COM von SPS
MG.50.P3.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
Positionierregler
COM
digitale
Eingänge
DIP Schalter
1, 2 und 3 = ON
4 = OFF
analoge
Ein-/Ausgänge
Positionierregler
DIP Schalter
1 und 2 = OFF
3 und 4 = ON
von der Haupt-
stromversorgung
zur mechanischen Bremse
Hilfs-
relais
Istwert Drehgeber
37
