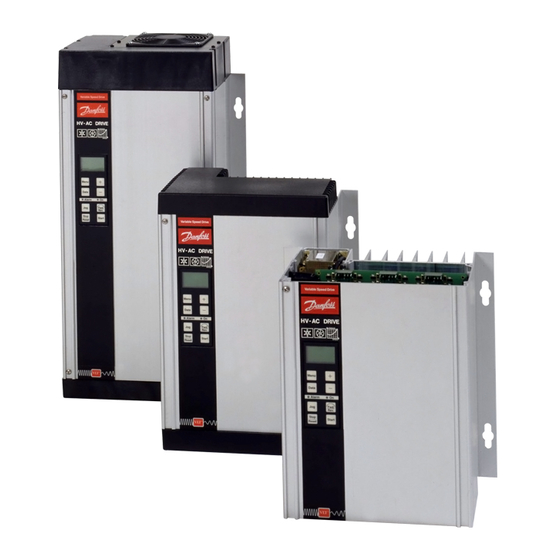

Danfoss VLT 3500 HVAC Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Danfoss Anleitungen
  4. Steuergeräte
  5. VLT 3500 HVAC
  6. Bedienungsanleitung

Danfoss VLT 3500 HVAC Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
Abschnitt 3
VLT
®
3500 HVAC
1.1 Sicherheitshinweise ......................................... 2
1.2 Angaben zu Literatur ....................................... 3
1.3 Prinzip des VLT 3500 HVAC ............................ 4
2.3 Mechanische Installation ............................... 10
2.4 Elektrische Installation ................................... 13
2.5 CE-Zeichen ................................................... 17
2.6 EMV-gemäße Installation ............................... 19
2.7 Installationsbeispiele ...................................... 24
Bedienung und Programmierung
3.1 Display und Bedienfeld .................................. 33
3.3 Parameterübersicht ....................................... 39
3.5.1 PID-Regler .................................................... 47
4.1 Zustandsmeldungen ...................................... 75
4.2 Warnungen .................................................... 76
4.3 Alarmmeldungen ........................................... 77
4.4 Fehlermeldungen ........................................... 78
4.5 Besondere Bedingungen ............................... 80
4.6 EMV-Testergebnisse ..................................... 82
4.7 Werkseinstellungen ....................................... 85
Index ..................................................................... 89
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Danfoss VLT 3500 HVAC

Inhaltszusammenfassung für Danfoss VLT 3500 HVAC

  • Seite 1: Inhaltsverzeichnis

    Abschnitt 1 Produktbeschreibung 1.1 Sicherheitshinweise ......... 2 1.2 Angaben zu Literatur ........3 1.3 Prinzip des VLT 3500 HVAC ......4 Abschnitt 2 Mechanische und elektrische Installation 2.1 Installationsbezogene Produktdaten ....5 2.2 Gehäusegrößen des VLT 3500 HVAC ..... 8 2.3 Mechanische Installation .......

  • Seite 2: Abschnitt 1 Produktbeschreibung

    Leistungsschild und der Dokumen- tation zu entnehmen und unbedingt einzuhalten. 7. Wartung und Instandhaltung Die Dokumentation des Herstellers ist zu beachten, insbesondere auch hinsichtlich der Wartung und Instandhaltung. MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...

  • Seite 3: Angaben Zu Literatur

    Frequenzumrichter VLT 3500 HVAC zu installieren oder zu programmieren hat. HVAC steht für Heating Ventilation Air Conditioning (Heizung, Lüftung, Klimatisierung). Diese Produkthandbuch ist für alle VLT 3500 HVAC Geräte mit Software-Version 3.0 und 3.11 gültig. Gerätegröße und Spannung werden bei der Inbetriebnahme des VLT 3500 HVAC automa- tisch ermittelt.

  • Seite 4: Prinzip Des Vlt 3500 Hvac

    Achtung! Auswahl von Sonderausstattungen und Zubehör Die richtige Nutzung der notwendigen Op- Danfoss bietet für den VLT 3500 HVAC eine große tions- und Zubehörmöglichkeiten ist für einen Auswahl an Sonderausstattungen und Zubehör an. einwandfreien Betrieb des Frequenzumrichters Fragen Sie Danfoss nach weiteren Einzelheiten.

  • Seite 5: Abschnitt 2 Mechanische Und Elektrische Installation

    Im Bereich -10 - 0ºC ist das Gerät betriebsfähig, allerdings werden die Display-Anzeige und gewisse Betriebseigenschaften nicht die Spezifikationen erfüllen. Bussmann rapid type JJS eingebaut Bei Einsatz von Netzschützen empfehlen sich die angegebenen Danfoss-Typen: Max. Umgebungstemperatur +40°C MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...
  • Seite 6 Im Bereich -10 - 0ºC ist das Gerät betriebsfähig, allerdings werden die Display-Anzeige und gewisse Betriebseigenschaften nicht die Spezifikationen erfüllen. Bussmann rapid type JJS eingebaut Bei Einsatz von Netzschützen empfehlen sich die angegebenen Danfoss-Typen: Max. Umgebungstemperatur +40°C MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...
  • Seite 7 Im Bereich -10 - 0ºC ist das Gerät betriebsfähig, allerdings werden die Display-Anzeige und gewisse Betriebseigenschaften nicht die Spezifikationen erfüllen. Bussmann rapid type JJS eingebaut Bei Einsatz von Netzschützen empfehlen sich die angegebenen Danfoss-Typen: Max. Umgebungstemperatur +40°C MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...

  • Seite 8: Gehäusegrößen Des Vlt 3500 Hvac

    IP 20 308 296 IP 54 400 280 70 690 3562 IP 20 308 296 IP 54 400 280 70 690 * Nur für 380-415 V ** Nur für 440-500 V MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...
  • Seite 9 Transportösen und optionalem Sockel mit Scharnieren Anordnung auf Sockel Nur durch die seitlichen Scharniere begrenzt. Beachten Sie auch, daß die Tür nach links und die Optionstür nach rechts öffnet. Gehäuse Typ C MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...

  • Seite 10: Mechanische Installation

    Anbringung der Befestigungs- Allgemein schrauben an der Wand oder in der Täfelung, bevor Der VLT 3500 HVAC wird durch luftzirkulation gekühlt. das Gerät aufgehängt wird. Dementsprechend muß sich die luft über und unter Die Befestigungsschrauben sind durch das Ober- und dem Frequenzumrichter frei bewegen können.
  • Seite 11 5ºC niedriger zu sein (VDE 0160). c [mm] Die Temperatur der Kühlluft beim Austritt darf (45ºC) nicht übersteigen. Die Sockel für den VLT 3500 HVAC nebst Sonderaus- AUS,MAX 2. Berechnung der zulässigen Differenz zwischen stattungen sind zwecks Anpassung an den VLT 3625- Kühllufttemperatur (t...
  • Seite 12 3625-3800 HVAC gilt folgendes: Modell 3625-3700 3750-3800 Der seitliche Abstand zum nächsten VLT 3500 HVAC muß aus Gründen des seitlichen Lufteinlasses zum Sockel 130 mm betragen. Der VLT-Typ 3575-3800 HVAC hat in der Fronttür einen Lüfter zur Kühlung der internen Bauteile. Vor dem Frequenzumrichter ist ein Abstand, der ein freies Öffnen der Tür erlaubt,...

  • Seite 13: Elektrische Installation

    Bei Erdungsfehlern können im Ableitstrom Gleich- ströme entstehen. Bei Einsatz von FI-Schutzschaltern sind die örtlichen Bestimmungen zu beachten. Die Schutzschalter müssen zum Schutz von Dreh- strohmgeräten mit Brückengleichrichter sowie zum kurzzeitigen Ableiten im Einschaltmoment geeignet sein. MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...
  • Seite 14 VLT 3575-3600, VLT 3625-3700 VLT 3542-3562, 230 V VLT 3750-3800 Motoranschluß Mit dem VLT 3500 HVAC können alle üblichen Drehstrom-Asynchronmotoren benutzt werden. Normalerweise werden kleinere Motoren im Stern geschaltet (220/380 V, ∆/Y). Größere Motoren werden im Dreieck geschaltet (380/660 V, ∆/Y).
  • Seite 15 Probleme auftreten. Dies ist darauf zurückzuführen, daß kleine Motoren einen relativ großen ohmschen Widerstand im Stator aufweisen. Während des Starts und bei niedriger Drehzahl benötigen sie daher eine höhere Spannung als größere Motoren. MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...

  • Seite 16: Anschluß Der Steuerkartenklemmen

    ® 3500 HVAC Anschluß der Steuerkartenklemmen Nachstehend eine Übersicht über die Steuerkarten- klemmen, die im VLT 3500 HVAC vorhanden sind. Klemme Klemme 39: Klemme 68-69: Masse für analoge/digitale Ausgänge. RS 485-Schnittstelle. Serielle Buskommunikation. Klemme 42-45: Klemme 12: Analoge/digitale Ausgänge zur Anzeige z.B. von 24 V DC, max.

  • Seite 17: Der Frequenzumrichter Wird Als Teil Eines Kompletten

    Steuerung eines Heimwerker- Handbuchs zur EMV-gemäßen Installation und Filterung oder Haushaltsgerätes. Der Frequenzumrichter befolgt wurden. Auf dieser Grundlage wird eine bedarf der CE-Kennzeichnung gemäß der EMV- Konformitätserklärung gemäß EMV-Richtlinie Richtlinie. ausgestellt. MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...
  • Seite 18 Die Erdungsanschlüsse müssen stets so kurz wie haben. Erzielt wird dies durch ein Schirmgeflecht aus möglich sein. Kupfer, Aluminium oder Eisen. Eine Schirmarmierung, etwa zum mechanischen Schutz, ist für eine EMV- gemäße Installation nicht zu empfehlen. MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...

  • Seite 19: Emv-Gemäße Installation

    Kontakt von der Montageplatte abgeschirmten Motorkabeln eine höhere Ableit- fähigkeit haben. Wird der Störstrom nicht gefiltert, so zum Gehäuse des VLT 3500 HVAC zu sorgen. wird dies im Funkstörbereich unter ca. 5 MHz zu Bezüglich der Installation ist die Verwendung nicht- erhöhten Störungen im Netz führen.
  • Seite 20 Frequenzumrichter mit möglichst niedriger HF-Impedanz Motorschutzes oder Motorrelais, erforderlich, so muß an der Rückwand montiert werden. Die Installations- die Abschirmung anschließend mit möglichst niedriger hinweise sind zu beachten. HF-Impedanz weitergeführt werden. MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...
  • Seite 21 Zusammenbau mit der Rückwand des Schrank- gestells geachtet wird, so daß etwaige Ausgleichs- ströme über die Gestellrückwände und deren Verbindungsteile verlaufen, und nicht über die Kabelabschirmungen. VLT 3502-3511 MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...
  • Seite 22 ® 3500 HVAC VLT 3516-3562 VLT 3575-3800 und VLT 3542-3562, 230 V. MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...
  • Seite 23 ® 3500 HVAC VLT 3542-3562, 230 V VLT 3575-3600, 400/500 V VLT 3625-3700 VLT 3750-3800 MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...

  • Seite 24: Installationsbeispiele

    Allerdings sind die Motordaten (Parameter 104, 105 und 107) (oder Schnellkonfigurationsmenü Punkt 1, 2 und 3) je nach dem angeschlossenen Motor einzustellen. 1 = Start/Stop 2 = 1 K Ω Potentiometer MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...
  • Seite 25 1 = Start/Stop 2 = Drehrichtungsumkehr (Reversierung) 3 = 4-20 mA 4 = 4-20 mA Folgendes ist zu programmieren: Funktion Parameter-Nr. Parameterwert Datenwert-Nr. = 4-20 mA [20] Sollwert 4-20 mA MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...
  • Seite 26 3500 HVAC Beispiel 3: Ein Lüfter soll manuell mittels Potentiometer 0-10 V geregelt werden, das entspricht 0-50 Hz. Für optimalen Motorschutz wird in den Motor ein Thermistor eingebaut. Er wird an den VLT 3500 HVAC angeschlossen. Achtung! Achtung! Achtung! Achtung!
  • Seite 27 3 = 0-20 mA Ausgangssignal (0-I 4 = 0-10 V Steuersignal (0-100% Drehzahl) Folgendes ist zu programmieren: Funktion Parameter-Nr. Parameterwert Datenwert-Nr. STOP STOP START IMPULS-START 0-20 mA [25] Sollwert 0-10 V MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...
  • Seite 28 Parameter-Nr. Parameterwert Datenwert-Nr. Drehzahl schneller A/D-UMSCHALT oder langsamer Drehzahl schneller DREHZ. AUF/AB oder langsamer Frequenzwarnung AUSSERHALB DES [11] am Relais FREQUENZBEREICHS Frequenz zu niedrig 10 Hz Frequenz zu hoch 45 Hz MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...
  • Seite 29 60 Hz Digital-Sollwert 1 "1" bedeutet, daß 24 V DC an Klemme verbunden Digital-Sollwert 2 sind. Digital-Sollwert 3 Digital-Sollwert 4 Parametersatz 2 Max. Frequenz 60 Hz Digital-Sollwert 1 Digital-Sollwert 2 100% MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...
  • Seite 30 Zur Übertragung dient ein 4-20 mA, 0-10 bar. Da ein 5 bar gehalten werden. Der integrierte PID-Regler im Druck von 5 bar erzeugt werden soll, entspricht dies VLT 3500 HVAC wird eingesetzt. Es soll eine normale 50% des Arbeitsbereiches der Übertragungseinheit Regelung erfolgen, bei der bei steigendem Druck die (Transmitter), was dem als internem Sollwert im VLT Drehzahl reduziert wird und umgekehrt, d.h.
  • Seite 31 Als Transmitter dient ein Temperaturfühler mit einem Arbeitsbereich von 0-50ºC, 4-20 mA. Zur Realisierung Einsatz des internen PID-Reglers soll die eingestellte der umgekehrten Regelung wird der VLT 3500 HVAC Temperatur konstant gehalten werden. so programmiert, daß er das Temp.-Transmittersignal Es handelt sich hier um eine inverse (umgekehrte) Regelung, d.h.
  • Seite 32 Eingesetzt wird ein 3-Punktschalter, mit dem Beispiel 9: zwischen "Hand", "Off" und "Auto" gewechselt Bei einer Lüftungsanlage, in der kein VLT 3500 HVAC werden kann. Als "Hand"-Sollwert dient ein 0-10 V- zur Verfügung steht, soll die Möglichkeit geschaffen Signal am Potentiometer. Bei Betrieb des VLT 3500...

  • Seite 33: Bedienung Und Programmierung

    Kapital beschrieben werden), befindet. Die Taste kann im Parameter 010 zwei Leuchtdioden, die folgendes anzeigen: wieder ausgeschaltet werden, siehe seite 42. grün (Ein): Der VLT 3500 HVAC ist an die Diese Tasten dienen zur Änderung der Versorgungsspannung angeschlossen. Motorfrequenz im Lokalmodus.
  • Seite 34 Modus in die Schnellkonfiguration gewechselt. Die Kombination der Tasten "Menu" und "+" bzw. "-" muß gleichzeitig aktiviert werden, um unerwünschte Sprünge in andere Modes zu vermeiden. MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...
  • Seite 35 Display-Modus, wo die Möglichkeit besteht, definiert werden können. zwischen verschiedenen Ausgabemöglichkeiten Z.B. können bei Einsatz des PID-Reglers der Sollwert (read out) zu wählen. Der VLT 3500 HVAC wird mit (Setpoint) und das Rückführsignal gleichzeitig einem ab Werk eingestellten Display-Modus geliefert, ausgegeben werden.

  • Seite 36: Bedienung

    Nummer des Schnellkonfigurationsmenüs Datenmodus für Schnellkonfiguration Blinkender eingestellter DEUTSCH Datenwert Parametername SPRACHAUSWAHL Nummer des Schnellkonfigurationsmenüs Erweitertes Menü Beispiel einer Display-Anzeige 0.0Hz einschl. Einheit 0.. BEDIENUNG Blinkende ORT + ANZEIGE Gruppennummer Datenwert MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...

  • Seite 37: Sprachauswahl

    Frequenzumrichter ausgeschaltet, werden. und es muß die "Reset"-Taste betätigt Danach die Taste "Reset" betätigen, um den VLT werden, um den VLT 3500 HVAC erneut zu starten. 3500 HVAC erneut zu starten. MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...

  • Seite 38: Installation, Rückkehr Zur Werkseinstellung

    904 Aktuelles PPO Write 918 Teilnehmeraddresse • Rückstellen der Betriebsdaten (u.a. kWh und Gesamtanzahl Betriebsstunden (Parameter 600)) sowie Alarm-Memory (Parameter 602). • Initialisierung aller sonstigen Parameter, wie im Abschnitt Initialisierung über Parameter 604 beschrieben. MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...

  • Seite 39: Parameterübersicht

    ® 3500 HVAC Parameterübersicht MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...

  • Seite 40: Programmierung

    Kopierfunktion eingegeben wurde. Der Daten-Mo- Hier ist die Auswahl der Parametersatznummer dus wird durch Betätigen der "Menu"-Taste oder möglich, die den VLT 3500 HVAC steuern soll. Die automatisch nach 20 Sekunden verlassen. änderbaren Parameter sind auf Seite 85-86 angegeben.
  • Seite 41 In Parameter 004 kann ein Ort-Sollwert programmiert werden. Wenn der programmierte Ort-Sollwert aktiv = Werkseinstellung. Text in ( ) = Displaytext. Zahlen in [ ] werden bei Kommunikation mit Bus angewendet. MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...
  • Seite 42 Parameter 600). Der Betriebsstundenzähler wird durch werden. Dabei ist es jedoch Voraussetzung, daß die ein Startsignal an den VLT 3500 HVAC aktiviert. Startfunktion nicht aktiviert wird. = Werkseinstellung. Text in ( ) = Displaytext. Zahlen in [ ] werden bei Kommunikation mit Bus angewendet.
  • Seite 43 Gerätes aus. Dies gilt sowohl für Parame- ter 001 als auch für 015. = Werkseinstellung. Text in ( ) = Displaytext. Zahlen in [ ] werden bei Kommunikation mit Bus angewendet. MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...

  • Seite 44: Parametergruppe 1, Motoranpassung

    Kennlinien erreicht werden kann. Funktion: Der Kurve für konstantes Drehmoment wird gefolgt, Anpassung der U/f-Kennlinie des VLT 3500 HVAC an bis der eingestellte Sollwert erreicht ist. Danach wird die Drehmomentkennlinie von Zentrifugalpumpen der gewählten Kennlinie für variables Drehmoment oder Lüftern.
  • Seite 45 Werkseitig ist ein kW-Nennwert eingestellt. wird. Mit Istwert-Rückführung [2] ist zu wählen, wenn kW-Werte hängen immer vom Gerätetyp ab. der eingebaute PID-Regler des VLT 3500 HVAC benutzt Beschreibung der Auswahl: werden soll. Eine ausführliche Beschreibung findet sich auf Seite 47.
  • Seite 46 Startspannung zur Erhöhung des Startdrehmoments dienen. Der einprogrammierte Wert ändert sich bei schwankender Belastung nicht. = Werkseinstellung. Text in ( ) = Displaytext. Zahlen in [ ] werden bei Kommunikation mit Bus angewendet. MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...

  • Seite 47: Pid-Regler

    ® 3500 HVAC Einsatz des PID Reglers Reglerbandbreite Der VLT 3500 HVAC hat als Standard einen Die Reglerbandbreite legt den möglichen eingebauten PID-Regler mit einer Feedforward Arbeitsbereich in Prozent von der maximalen (Steuersollwert) Funktion. Der PID-Regler eignet sich Ausgangsfrequenz fest. Sie befindet sich auf beiden für Regelungen wie z.
  • Seite 48 Achtung! Falls nötig, Start/Stop mehrmals aktivieren, um Schwingungen zu erzeugen. Regelgenauigkeit PID (Istwert-Rückführung) ±0,1% 5-50 Hz: (-140 - +140% Belastungsänderung) Ohne Istwert-Rückführung (digital) ±0,01% 0,5-120 Hz (Frequenzstabilität) ±0,05% Frequenzauflösung (digital) MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...
  • Seite 49 Startfrequenz proportional zum Sollwert. Wert: % (Standard) °F [21] °C [22] in wg [23] [24] = Werkseinstellung. Text in ( ) = Displaytext. Zahlen in [ ] werden bei Kommunikation mit Bus angewendet. MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...
  • Seite 50 Auf diese Weise wird das Istwert-Signal als 50% registriert (25% x 200% = 50%). = Werkseinstellung. Text in ( ) = Displaytext. Zahlen in [ ] werden bei Kommunikation mit Bus angewendet. MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...

  • Seite 51: Parametergruppe 2, Grenz- Und Sollwerte

    Die übrigen Sollwerte sind die Summe der Analog- begrenzt. Sollwerte sowie der Impuls- und Bus-Sollwerte. = Werkseinstellung. Text in ( ) = Displaytext. Zahlen in [ ] werden bei Kommunikation mit Bus angewendet. MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...
  • Seite 52 /Analog-Sollwert In Parameter 310 kann eingestellt werden, wie lange der VLT 3500 HVAC in der Stromgrenze laufen soll, Funktion (Parameter 205-208): bevor das Gerät abschaltet. Es können in den Parametern 205-208 vier Der Belastungsbereich zwischen 100 und 110% ist verschiedene interne Digital-Sollwerte programmiert programmierbar und nur für Kurzzeitbetrieb vor-...
  • Seite 53 Betriebsbereichs des Frequenzumrich- Die gewünschte Rampenzeit ab 1 programmieren. ters programmiert. = Werkseinstellung. Text in ( ) = Displaytext. Zahlen in [ ] werden bei Kommunikation mit Bus angewendet. MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...
  • Seite 54 0 - 120 Hz 120 Hz Beschreibung der Parameter 219-222 siehe Parame- ter 223. = Werkseinstellung. Text in ( ) = Displaytext. Zahlen in [ ] werden bei Kommunikation mit Bus angewendet. MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...
  • Seite 55 8 Hz Ausgangsfrequenz steigt die Taktfrequenz auf 4,5 kHz an. Diese Funktion erhöht die Motorstabilität. = Werkseinstellung. Text in ( ) = Displaytext. Zahlen in [ ] werden bei Kommunikation mit Bus angewendet. MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...

  • Seite 56: Parametergruppe 3, Zusatzfunktionen

    Beschreibung der Auswahl: Nicht wirksam (UNWIRKSAM) Programmieren Sie die gewünschte Zeitverzögerung, WIRKSAM in einer Richtung (EINE RICHTG.) die gelten soll, bevor der VLT 3500 HVAC mit der nor- WIRKSAM in beiden Richtungen malen Rampenfunktion beginnt. (BEIDE RICHTG.) Stop vor Start (ST.DC-BREMSE) 303 Erhöhtes Startmoment...
  • Seite 57 Netzspannung keine Bremsung. Dieses Drehmoment ist abhängig von der einge- stellten Bremsgleichspannung (Parameter 308). = Werkseinstellung. Text in ( ) = Displaytext. Zahlen in [ ] werden bei Kommunikation mit Bus angewendet. MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...
  • Seite 58 Wert: MG.10.AX.OX. Aus (AUS) Der Motor kann ohne Vorwarnung anlaufen. Ein (EIN) Funktion: Der VLT 3500 HVAC ist imstande zu kontrollieren, ob ein Mo- tor zugeschaltet ist. 310 Abschaltverzögerung bei Stromgrenzwert (ZEITV.STROMGR.) Beschreibung der Auswahl: Wert: Wurde die Funktion Ein [1] gewählt, so wird kontrolliert, daß...
  • Seite 59 Motoren zu Siehe Beschreibung der Auswahl unter Parameter 316. überwachen. = Werkseinstellung. Text in ( ) = Displaytext. Zahlen in [ ] werden bei Kommunikation mit Bus angewendet. MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...
  • Seite 60 Wird der Auto-Modus über Klemme 17 (Parameter 401) oder 403) auf H-O-A Hand extern programmiert und 24 V DC 18 (Parameter 402) aktiviert, so wird der Frequenzumrichter (Klemme 12) angeschlossen werden. im normalen Fernbedienungsbetrieb gesteuert. MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...
  • Seite 61 "eingefroren". Die Drehzahl ist mit Hilfe der Klemmen 32/33 (Parameter 406 = Drehzahl höher/niedriger) änderbar. = Werkseinstellung. Text in ( ) = Displaytext. Zahlen in [ ] werden bei Kommunikation mit Bus angewendet. MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...
  • Seite 62 Der Wechselrichter des Frequenzumrichters startet erst, wenn über Klemme 19 oder 29 ein Pulsstart Hand gegeben wird. = Werkseinstellung. Text in ( ) = Displaytext. Zahlen in [ ] werden bei Kommunikation mit Bus angewendet. MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...
  • Seite 63 Bei Einsatz serieller Kommunikation kann der Ein- gangsstatus vom Master gelesen und angewendet werden. = Werkseinstellung. Text in ( ) = Displaytext. Zahlen in [ ] werden bei Kommunikation mit Bus angewendet. MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...
  • Seite 64 24 V DC, an Klemme 27 unterbrochen wird, führt dies Motorfreilauf (MOTORFREIL.) zum Stop. Schnell-Stop (SCHNELL-STOP) DC-Bremsung (DC-BREMSUNG) Quittierung/Motorfreilauf (QUIT+MOTORFR.) Stop (STOP) = Werkseinstellung. Text in ( ) = Displaytext. Zahlen in [ ] werden bei Kommunikation mit Bus angewendet. MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...
  • Seite 65 204 Extern aktivierbar ausgewählt wurde. Wenn der Digitalsollwert aktiviert ist, wird die Drehrichtung ausschließlich vom Vorzeichen des Sollwertes bestimmt. = Werkseinstellung. Text in ( ) = Displaytext. Zahlen in [ ] werden bei Kommunikation mit Bus angewendet. MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...
  • Seite 66 215 und 216). Achtung! Diese Funktion darf nicht zusammen mit einem dynamischen Regler benutzt werden. = Werkseinstellung. Text in ( ) = Displaytext. Zahlen in [ ] werden bei Kommunikation mit Bus angewendet. MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...
  • Seite 67 Parameter 103 programmierte VLT,N Der VLT ist betriebsbereit, ein Warnzustand liegt Motorgröße. nicht vor. = Werkseinstellung. Text in ( ) = Displaytext. Zahlen in [ ] werden bei Kommunikation mit Bus angewendet. MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...
  • Seite 68 Relais zur Anzeige benutzt werden kann, ob z.B. Motor dreht, keine Warnung der Keilriemen gerissen ist. (MD+K.WARNUNG) = Werkseinstellung. Text in ( ) = Displaytext. Zahlen in [ ] werden bei Kommunikation mit Bus angewendet. MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...
  • Seite 69 411 Analogsollwert (ANALOGSOLLWERT) Wert: Linear zwischen (PROP MIN-MAX) Proportional mit Untergrenze (PROP F=0-MAX) [1] = Werkseinstellung. Text in ( ) = Displaytext. Zahlen in [ ] werden bei Kommunikation mit Bus angewendet. MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...
  • Seite 70 Schnittstelle RS 485 sind in diesem Handbuch nicht enthalten. Bitte fordern Sie hierzu bei Danfoss ein Projektierungshandbuch = Werkseinstellung. Text in ( ) = Displaytext. Zahlen in [ ] werden bei Kommunikation mit Bus angewendet. MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...

  • Seite 71: Parametergruppe 4, Signalein- Und Ausgänge . 60 3.9 Parametergruppe 6, Service Und Diagnose

    Anzahl Überhitzungen/Anzahl Überspannungen werden nach und nach (je nachdem, wie sie auftreten) gespeichert. = Werkseinstellung. Text in ( ) = Displaytext. Zahlen in [ ] werden bei Kommunikation mit Bus angewendet. MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...
  • Seite 72 Display automatisch auf Speichernummer 0 gewechselt, wenn eine neue Störung eintritt. = Werkseinstellung. Text in ( ) = Displaytext. Zahlen in [ ] werden bei Kommunikation mit Bus angewendet. MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...
  • Seite 73 Steuerkarte und deren Funktionen kontrollieren können möchte, ohne daß der Umrichter den Motor antreibt. = Werkseinstellung. Text in ( ) = Displaytext. Zahlen in [ ] werden bei Kommunikation mit Bus angewendet. MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...
  • Seite 74 Funktion: Es kann zwischen zwei Arten von Anzeige-Modi gewählt werden, siehe Seite 34. = Werkseinstellung. Text in ( ) = Displaytext. Zahlen in [ ] werden bei Kommunikation mit Bus angewendet. MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...

  • Seite 75: Abschnitt 4 Diagnose Und Service

    Ausgangsfrequenz ändert sich gemäß den Sollwert gesperrt (SOLLW.GESPERRT): eingestellten Rampenzeiten. Bit 05 im Steuerwort ist "0". Stop (STOP): Der Fernbedienungs-Modus ("Remote/Auto") ist aktiv, und der Frequenzumrichter ist über die Tastatur oder die Systemklemmen gestoppt worden. MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...

  • Seite 76: Warnungen

    210. Frequenz hoch (FMAX WARNUNG): Die Ausgangsfrequenz ist höher als der Wert in Para- meter 211. Strom niedrig (IMIN WARNUNG): Die Ausgangssstrom ist niedriger als der Wert in Para- meter 212. MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...

  • Seite 77: Alarmmeldungen

    Reset erforderlich. Störmeldungen Übertemperatur (UEBERTEMP): Störmeldung 6 Unterspannung (UNTERSPANNUNG): Es wurde intern im VLT 3500 HVAC eine zu hohe Störmeldung 3 Temperatur gemessen. Eine Abkühlphase ist nötig, Die Spannung im Zwischenkreis liegt unter der bevor eine Quittierung möglich ist (Abschaltstop).

  • Seite 78: Fehlermeldungen

    ® 3500 HVAC Fehlermeldungen Starttest: Der VLT 3500 HVAC führt bei Einschalten der • Falls eine inaktive Taste gedrückt wird: Netzspannung einen Selbsttest der Steuerkarte durch. T T T T T ASTE BLOCKIER ASTE BLOCKIER ASTE BLOCKIER ASTE BLOCKIERT T T T T...
  • Seite 79 Bei VLT-Typ 3542-3562, 230 V HVAC: 14 Minuten warten. Bei VLT-Typ 3575-3800 HVAC: 14 Minuten warten. Störmeldungen Kritische Temperatur Wechselrichterfehler Die Temperatur im VLT 3500 HVAC ist zu hoch. Das Leistungsteil des VLT 3500 HVAC ist defekt. Mögliche Ursachen: Umgebungstemperatur zu hoch (max. 40/45ºC), Kühlrippen des Frequenzumrichters Überspannung verdeckt oder Gebläse nicht in Ordnung.

  • Seite 80: Besondere Bedingungen

    Extreme Betriebsbedingungen 2. Bei Verzögerung ("Rampe ab"), wenn das Kurzschluß Trägheitsmoment hoch, die Belastung niedrig Der VLT 3500 HVAC ist durch eine Strommessung in und/oder die Rampenzeit kurz ist. jeder der drei Motorphasen gegen Kurzschluß geschützt. Ein Kurzschluß zwischen zwei Ausgangs- Der Regler versucht, die Rampe, wenn möglich, zu...
  • Seite 81 über 40ºC betrieben, so ist eine 4,5 kHz. Bei f > 4,5 kHz max. 40 m). TAKT Leistungsreduzierung des kontinuierlichen Der VLT 3500 HVAC ist für den Betrieb mit einem Ausgangsstroms notwendig. Motorkabel mit Nennquerschnitt ausgelegt. Soll ein • Leistungsr Leistungsr...

  • Seite 82: Profibus-Option

    6 kV CD Akzeptanzkriterien gemäß: IEC 22G/21/CDV , EN50082-2, 175R0740 CCC: Kapazitive Klemmkupplung DCN: Direktkupplung Netzwerk Zuführung auf Kabelabschirmung 2,3 x Û : max. Testimpuls z.B.1350 V bei 415 V peak MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...
  • Seite 83 10 V/m 6 kV CD Akzeptanzkriterien gemäß: IEC 22G/21/CDV, EN50082-2, 175R0740 CCC: Kapazitive Klemmkupplung DCN: Direktkupplung Netzwerk Zuführung auf Kabelabschirmung 2,3 x Û : max. Testimpuls z.B.1350 V bei 415 V peak MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...
  • Seite 84 Kabellängen zwischen Frequenz- umrichter und Motor zu beachten. Fragen Sie im Einzelfall bei Danfoss nach. Hinweis: Mit speziellen Funkenstörfiltern kann bei den Geräten VLT 3502-3508 auf die Abschirmung des Motorkabels verzichtet werden. MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...

  • Seite 85: Werkseinstellungen

    217 Rampe 2 auf Zeit 218 Rampe 2 ab Zeit 232 Leerlaufstrom 10,2 11,7 12,2 17,8 22,9 23,7 36,4 48,7 54,8 61,6 70,4 86,9 104,5 308 DC-Bremsspannung 311 Trip-Verzögerung Umrichter 2 MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...
  • Seite 86 T 3542-3562, 230 V und T 3542-3562, 230 V und T 3542-3562, 230 V und VLT 3575-3800 T 3575-3800 T 3575-3800 T 3575-3800 T 3575-3800 NIEDRIG SWFK.NIEDRIG NIEDRIG SWFK.NIEDRIG NIEDRIG SWFK.NIEDRIG NIEDRIG SWFK.NIEDRIG NIEDRIG SWFK.NIEDRIG MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...
  • Seite 87 Nur im Stoppmodus Nur im Stoppmodus Nur im Stoppmodus Nur im Stoppmodus (bei angehaltenem Motor) änderbar (bei angehaltenem Motor) änderbar (bei angehaltenem Motor) änderbar (bei angehaltenem Motor) änderbar (bei angehaltenem Motor) änderbar MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...

  • Seite 88: Kundenseitige Parametereinstellung

    ® 3500 HVAC MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...

  • Seite 89: Index

    Fangschaltung ........56 Quittierungsart ........58 Fehlerspeicher ........72 Festdrehzahl ........51 Frequenz-Ausblendung ..... 54 Frequenz-Ausblendung 1 ....54 Frequenz-Ausblendungsbreite ... 54 Funktion Festdrehzahl ....... 51 Funktion nach Sollwertfehler ....70 MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...
  • Seite 90 ® 3500 HVAC MG.35.B1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss...
