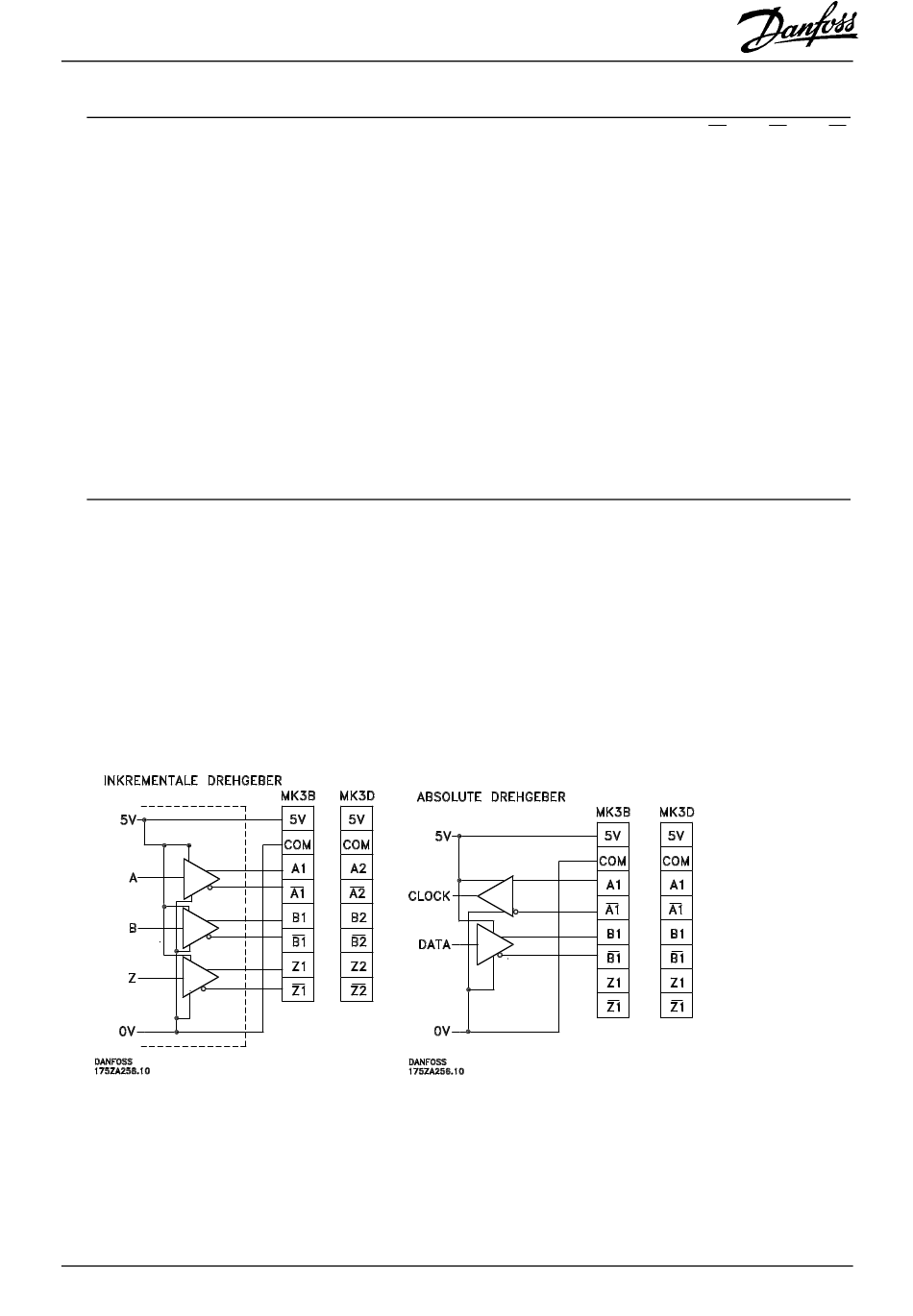

Drehgebereingang 2, MK3D (primär):
Klemmenbezeichnungen .................................................................................
lnkremental:
Signalniveau .................................................................................................................... 5 V differential
Signalart ........................................................................................................... Leitungstreiber, RS 422
Eingangsimpedanz ....................................................................................................................... 120 Ω
Max. Frequenz .................................................................................. 220 kHz (bei 50% Arbeitszyklus)
Phasenverschiebung zwischen A und B .................................................................................. 90° ±30°
Absolut:
Signalniveau .................................................................................................................... 5 V differential
Signalart ........................................................................................................................................... SSI
Protokoll ................................................................................................................................. Gray code
Datenlänge .................................................................................................................................... 25 bit
Parität ........................................................................................................................................... keine
Taktfrequenz ............................................................................................................. 105 oder 260 kHz
Max. Positionen je Umdrehung ...................................................................................................... 8192
Max. Anzahl Umdrehungen ............................................................................................................ 4096
Drehgeberkabel:
Kabeltyp ...... Twisted pair und geschirmt. Beachten Sie die Anweisungen des Drehgeber-Lieferanten!
Kabellänge......................................... Beachten Sie die Anweisungen des Lieferanten des Drehgebers.
Der absolute Drehgeber wurde bis zu einer Kabellänge von 150 m mit 105 kHz Taktfrequenz und
bis 100 m mit 260 kHz getestet.
(Der Test wurde mit TR electronic Drehgeber Typ CE-65 M 8192*4096 und einem passenden
Kabel nach TR elektronic Vorschrift durchgeführt.)
Max. erlaubte Zeit zwischen Taktfrequenz und Datensignal, gemessen an den
Steuerungsklemmen
.......................................................................................................................... 105 kHz clock = 9µsec
...................................................................................................................... 260 kHz clock = 3.5 µsec
MG.50.P3.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
Positionierregler
A2, A2 , B2, B2 , Z2, Z2
11
