Beschreibung der Klemmen
Es gibt 4 Klemmenblöcke, 2 zehnpolige und 2 achtpolige (siehe folgende Abbildung).
MK3A Digital Eingänge
I1
I2
I3
I4
MK3C Digital Ausgänge
O1
O2
O3
O4
Versorgungsspannungen
Die Versorgung der Optionskarte erfolgt über die interne 24V-DC-Versorgung des VLT 5000. Da je-
doch die verfügbare Leistung begrenzt ist, kann es erforderlich sein, eine externe 24V-DC-Versorgung
einzusetzen.
Die 24 V DC-Versorgung des VLT 5000 kann insgesamt 420 mA liefern, einschließlich der Last auf
der Steuerkarte (Klemme 12, 13 und Ausgang 42 und 45 + 26 und 46 für VLT 5000 Flux).
Die 5 V Ausgangsleistung der Optionskarte wird von der 24V-DC-Versorgung erzeugt. Die höchste
Leistung auf der 5V-Seite ist 5 V * 280 mA = 1,4 W, dies entspricht etwa 60 mA auf der 24V-Seite.
Wenn eine externe 24V-DC-Ouelle benutzt wird, muss die interne 24V-Versorgung von der Steuer-
karte abgeschaltet werden, und zwar durch Öffnen des Schalters SW 1 .1 und 1 .5.
Jeder Digitaleingang auf der Optionskarte nimmt 8 mA auf. Jeder Digitalausgang auf der Optionskarte
kann je nach Last bis zu 0,7 A (bei externer 24V-Versorgung) liefern.
Die Belastung der 24V-Versorgung (intern oder extern] kann folgendermaßen berechnet werden:
8 mA * Anzahl der Digitaleingänge
+
Belastung der Digitalausgänge
(MK3C, O1 – O8)
+
Belastung der 5V-Versorgung
(MK3BID, 5 V/com)
+
Belastung der Steuerkarte
(24 V Versorgungsspannung,
Klemmen 12/13 und Ausgänge,
Klemmen 42/45, 26/46)
6
Positionierregler
I5
I6
I7
I8
24V
O5
O6
O7
O8
24V
MG.50.P3.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
MK3B sekundärer Istwert
COM
5V
COM
A1
MK3D primärer Istwert
COM
5V
COM
A2

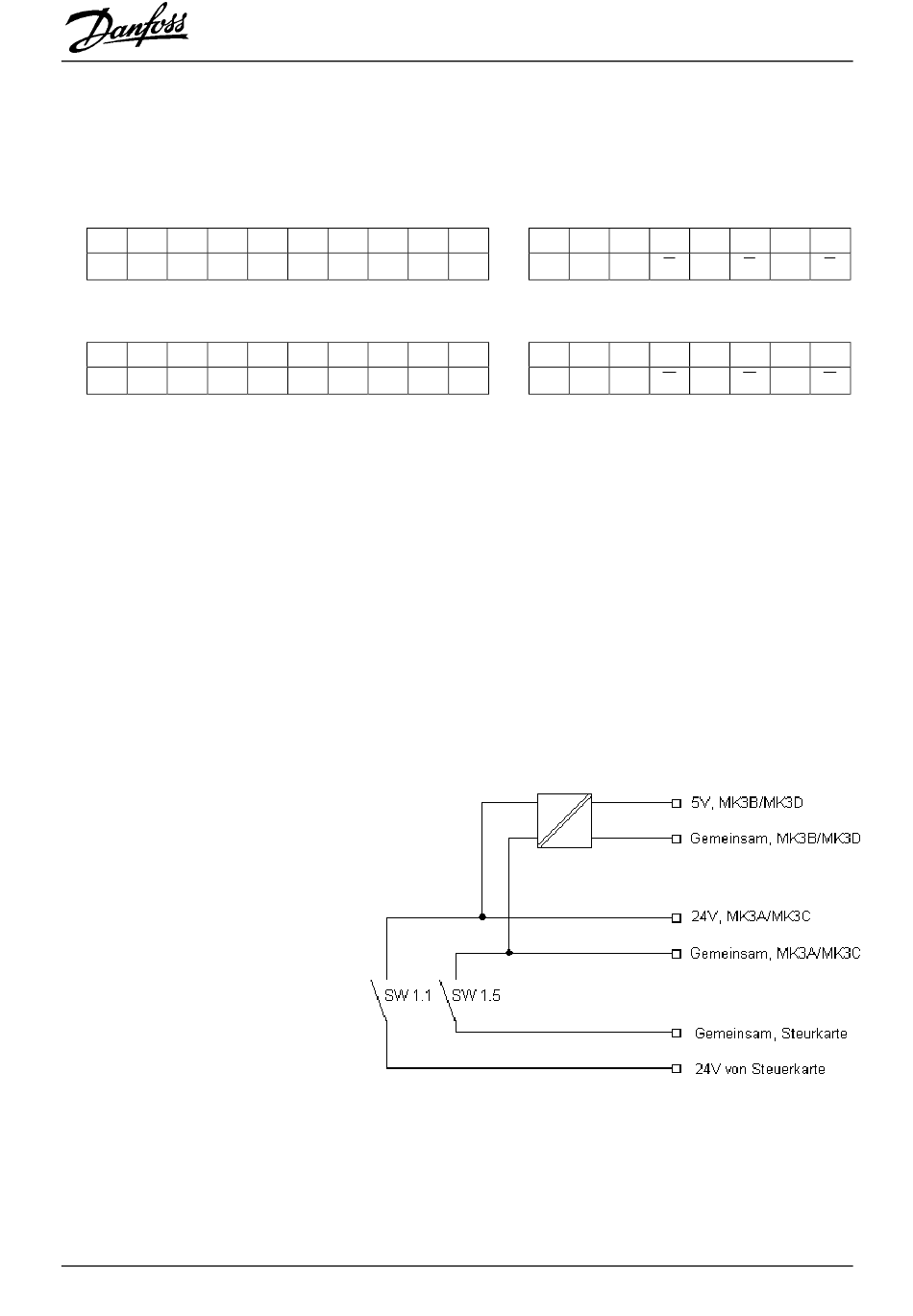

Abb. Versorgung der Ein- und Ausgänge
A1
B1
Z1
B1
Z1
A2
B2
Z2
B2
Z2
