Positionierregler
Drehgeberüberwachung
Beide Drehgeberschnittstellen sind mit einem Überwachungsstromkreis versehen, der einen offenen
Stromkreis wie auch einen Kurzschluss jedes Drehgeberkanals erkennen kann. Für jeden Drehgeber-
kanal zeigt ein LED den Status: Grün für OK und keine Anzeige für Fehler.
Die Überwachung des Null-Kanals kann mit Schalter 1.4 ausgeschaltet werden; das ist notwendig,
wenn entweder inkrementale Drehgeber ohne Null-Kanal oder absolute Drehgeber benutzt werden.
Der Schalter 1.4 schaltet die Überwachung der beiden Null-Kanäle aus. Wenn die Überwachung von
nur einem der beiden Null-Kanäle ausgeschaltet werden soll (z.B. wenn ein inkrementaler Flux-
Istwert-Drehgeber und ein absoluter Options-Istwert-Drehgeber benutzt werden), dann muss der nicht

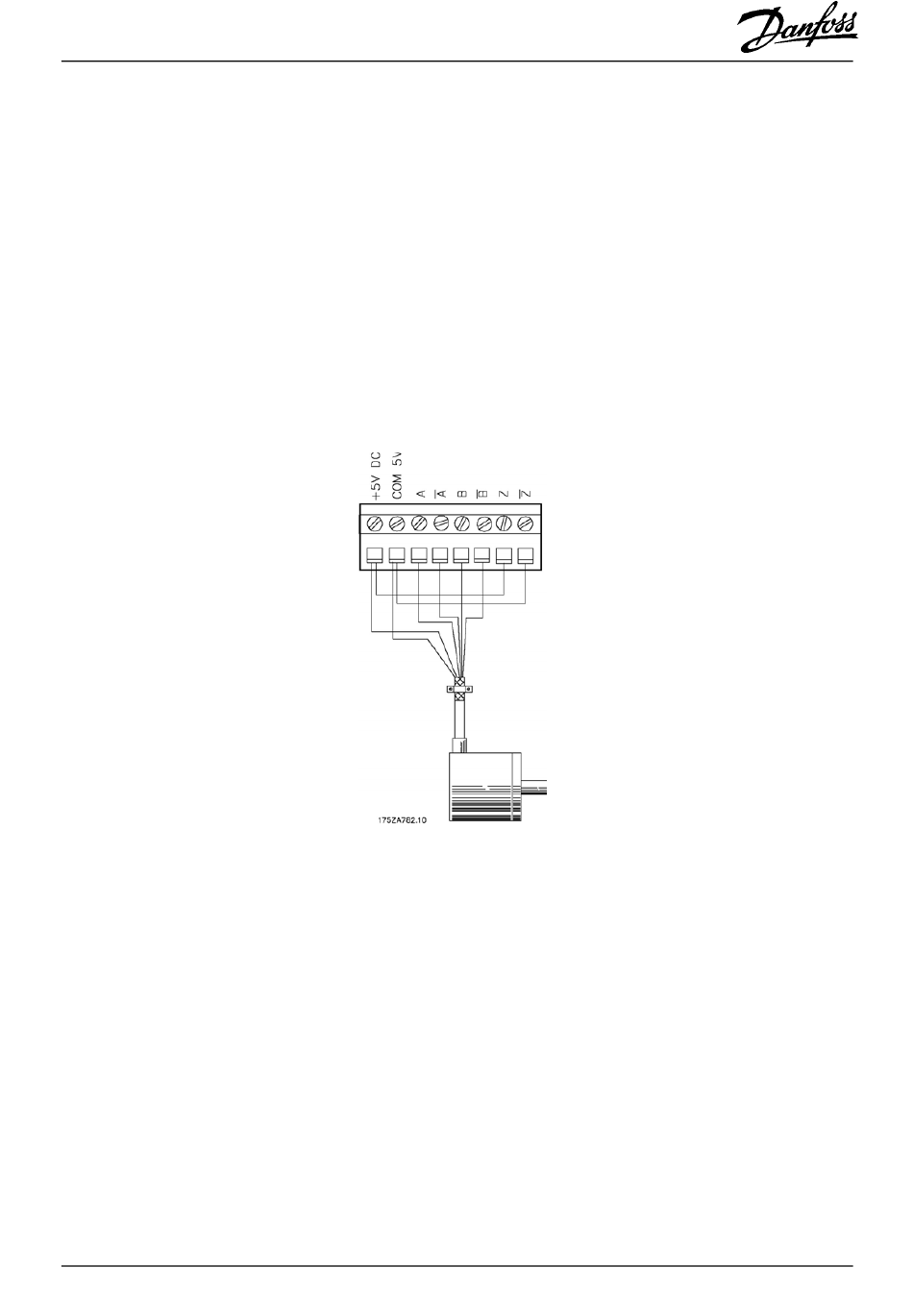

benutzte Null-Kanal-Eingang an 5V/common angeschlossen werden (siehe unten).
Nur wenn die Drehgeberüberwachung im Parameter 713 aktiviert ist, wird ein Drehgeberfehler aus-
gegeben, der dann als Option-Error 92 die sog. ON ERROR Fehlerbehandlung auslöst.
Bitte beachten Sie: Die Überwachung des sekundären Istwert-Drehgebers ist ausgeschaltet, wenn der
Schalter 1.3 auf "AUS" steht.
MG.50.P3.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
7
