2. Einleitung
2

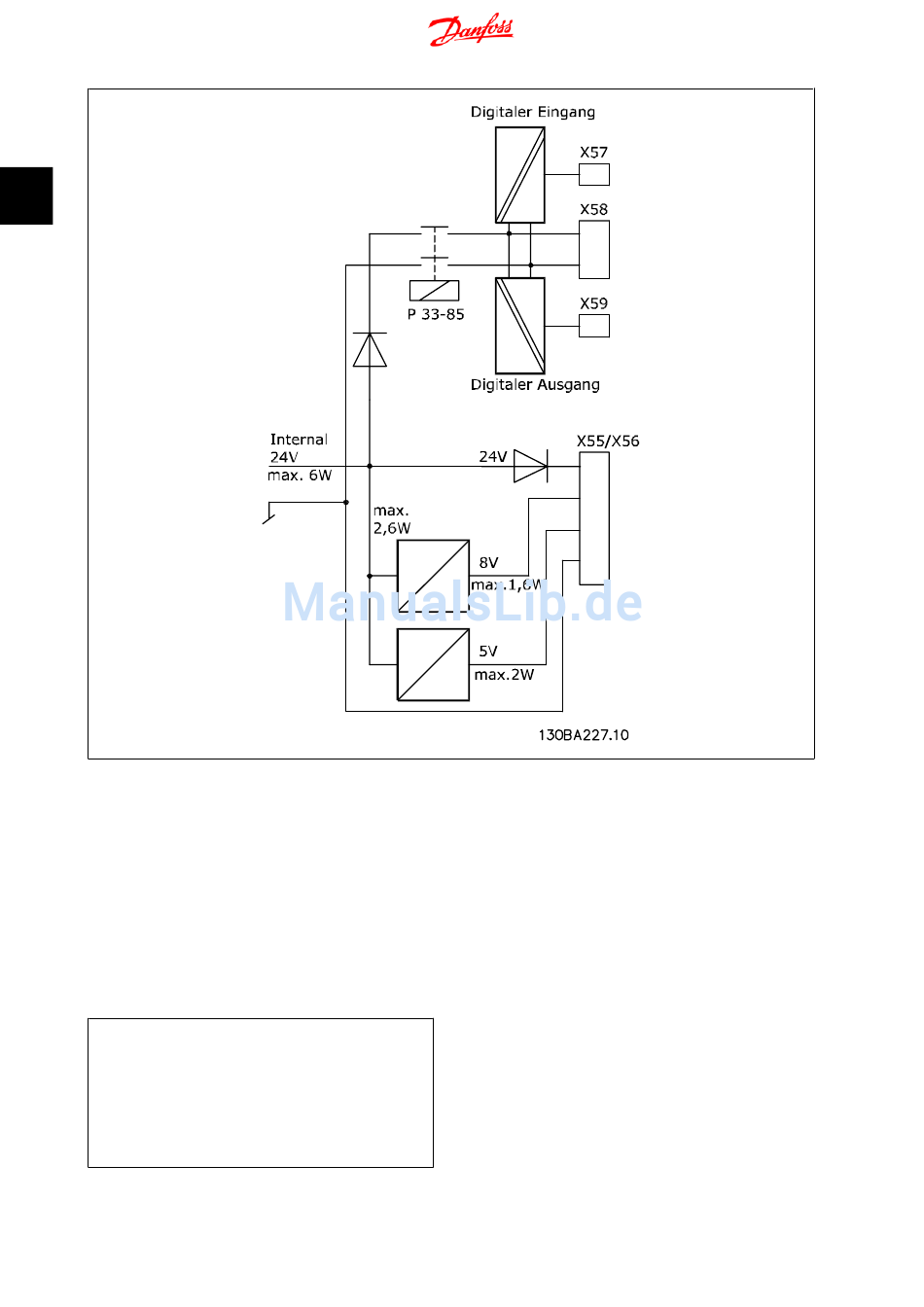

2.5.3. Drehgeberüberwachung
Beide Drehgeberschnittstellen sind mit einem Überwachungsstromkreis versehen, der einen offenen Stromkreis wie auch einen Kurzschluss jedes Dreh-
geberkanals erkennen kann. Für jeden Drehgeberkanal zeigt eine LED den Status: Grün für OK und keine Anzeige für Fehler. Nur wenn die Drehgebe-
rüberwachung im Parameter 32-39 (Master) und 32-09 (Slave) aktiviert ist, wird ein Drehgeberfehler ausgegeben, der dann als „Optionsfehler" 192 die
sog. ON ERROR-Fehlerbehandlung auslöst.
2.5.4. Layout der Optionskarte
MCO 350 Steuerklemmen sind Anschlussstecker mit Schraubklemmen. Die Klemmenblöcke sind doppelt, um die Verwendung des gleichen MCO 350 bei
allen Gehäusegrößen zu ermöglichen. Die Abbildung zeigt die Position der Klemmenblöcke:
(1) wird mit Gehäusegrößen A2 und A verwendet
(2) wird mit Gehäusegrößen A5, B1 und B2 verwendet
X55 = Drehgeber 2
X56 = Drehgeber 1
X57 = Digitaleingänge
X58 = 24 V DC-Versorgung
X59 = Digitalausgänge
16
®
MG.33.Q1.03 - VLT
ist ein eingetragenes Warenzeichen von Danfoss
Produkthandbuch Synchronregler MCO 350
