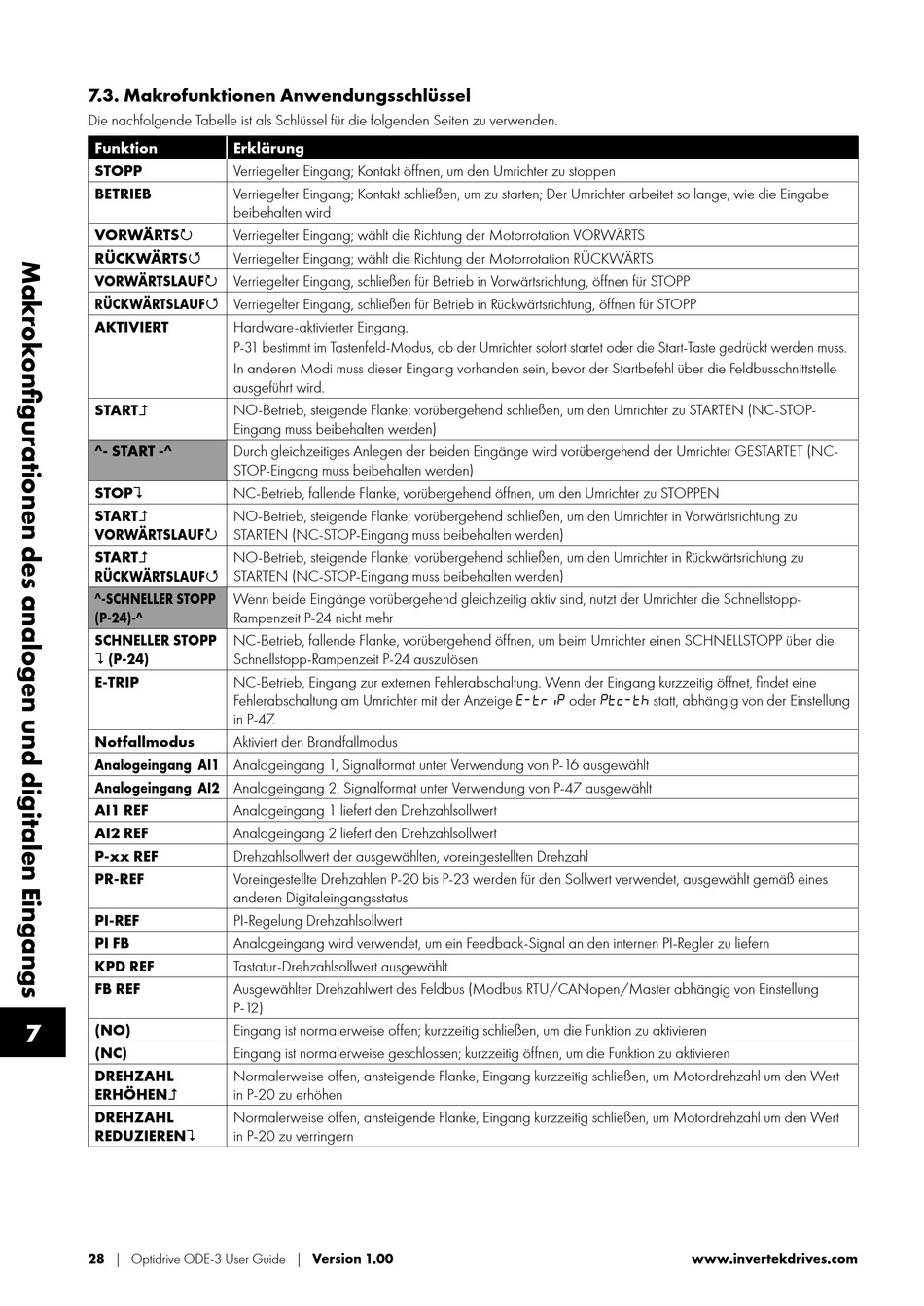

7.3. Makrofunktionen Anwendungsschlüssel
Die nachfolgende Tabelle ist als Schlüssel für die folgenden Seiten zu verwenden.
Funktion
STOPP
BETRIEB
VORWÄRTS
RÜCKWÄRTS
VORWÄRTSLAUF Verriegelter Eingang, schließen für Betrieb in Vorwärtsrichtung, öffnen für STOPP
RÜCKWÄRTSLAUF Verriegelter Eingang, schließen für Betrieb in Rückwärtsrichtung, öffnen für STOPP
AKTIVIERT
START
^- START -^
STOP
START
VORWÄRTSLAUF
START
RÜCKWÄRTSLAUF
^-SCHNELLER STOPP
(P-24)-^
SCHNELLER STOPP
(P-24)
E-TRIP
Notfallmodus
Analogeingang AI1 Analogeingang 1, Signalformat unter Verwendung von P-16 ausgewählt
Analogeingang AI2 Analogeingang 2, Signalformat unter Verwendung von P-47 ausgewählt
AI1 REF
AI2 REF
P-xx REF
PR-REF
PI-REF
PI FB
KPD REF
FB REF
7
(NO)
(NC)
DREHZAHL
ERHÖHEN
DREHZAHL
REDUZIEREN
28 | Optidrive ODE-3 User Guide | Version 1.00
Erklärung
Verriegelter Eingang; Kontakt öffnen, um den Umrichter zu stoppen
Verriegelter Eingang; Kontakt schließen, um zu starten; Der Umrichter arbeitet so lange, wie die Eingabe
beibehalten wird
Verriegelter Eingang; wählt die Richtung der Motorrotation VORWÄRTS
Verriegelter Eingang; wählt die Richtung der Motorrotation RÜCKWÄRTS
Hardware-aktivierter Eingang.
P-31 bestimmt im Tastenfeld-Modus, ob der Umrichter sofort startet oder die Start-Taste gedrückt werden muss.
In anderen Modi muss dieser Eingang vorhanden sein, bevor der Startbefehl über die Feldbusschnittstelle
ausgeführt wird.
NO-Betrieb, steigende Flanke; vorübergehend schließen, um den Umrichter zu STARTEN (NC-STOP-
Eingang muss beibehalten werden)
Durch gleichzeitiges Anlegen der beiden Eingänge wird vorübergehend der Umrichter GESTARTET (NC-
STOP-Eingang muss beibehalten werden)
NC-Betrieb, fallende Flanke, vorübergehend öffnen, um den Umrichter zu STOPPEN
NO-Betrieb, steigende Flanke; vorübergehend schließen, um den Umrichter in Vorwärtsrichtung zu
STARTEN (NC-STOP-Eingang muss beibehalten werden)
NO-Betrieb, steigende Flanke; vorübergehend schließen, um den Umrichter in Rückwärtsrichtung zu
STARTEN (NC-STOP-Eingang muss beibehalten werden)
Wenn beide Eingänge vorübergehend gleichzeitig aktiv sind, nutzt der Umrichter die Schnellstopp-
Rampenzeit P-24 nicht mehr
NC-Betrieb, fallende Flanke, vorübergehend öffnen, um beim Umrichter einen SCHNELLSTOPP über die
Schnellstopp-Rampenzeit P-24 auszulösen
NC-Betrieb, Eingang zur externen Fehlerabschaltung. Wenn der Eingang kurzzeitig öffnet, findet eine
Fehlerabschaltung am Umrichter mit der Anzeige oder statt, abhängig von der Einstellung
in P-47.
Aktiviert den Brandfallmodus
Analogeingang 1 liefert den Drehzahlsollwert
Analogeingang 2 liefert den Drehzahlsollwert
Drehzahlsollwert der ausgewählten, voreingestellten Drehzahl
Voreingestellte Drehzahlen P-20 bis P-23 werden für den Sollwert verwendet, ausgewählt gemäß eines
anderen Digitaleingangsstatus
PI-Regelung Drehzahlsollwert
Analogeingang wird verwendet, um ein Feedback-Signal an den internen PI-Regler zu liefern
Tastatur-Drehzahlsollwert ausgewählt
Ausgewählter Drehzahlwert des Feldbus (Modbus RTU/CANopen/Master abhängig von Einstellung
P-12)
Eingang ist normalerweise offen; kurzzeitig schließen, um die Funktion zu aktivieren
Eingang ist normalerweise geschlossen; kurzzeitig öffnen, um die Funktion zu aktivieren
Normalerweise offen, ansteigende Flanke, Eingang kurzzeitig schließen, um Motordrehzahl um den Wert
in P-20 zu erhöhen
Normalerweise offen, ansteigende Flanke, Eingang kurzzeitig schließen, um Motordrehzahl um den Wert
in P-20 zu verringern
www.invertekdrives.com
