Allgemein

Hier wird lediglich der Standard für leitungsgeführte Emissionen der Kategorie C1 erfüllt. Zur Erfüllung des Standards für gestrahlte.
1
Emissionen der Kategorie C1 sind ggf. zusätzliche Massnahmen erforderlich. Kontaktieren Sie zwecks weiterer Unterstützung Ihren
Händler.
Versorgungskabel
2 Ein geschirmtes Kabel für eine Festinstallation mit der jeweils verwendeten Hauptversorgungsspannung. Als Mindestanforderung
gelten geflochtene oder verdrillte geschirmte Kabel, bei denen die Abschirmung mindestens 85 % der Kabeloberfläche abdeckt
und die eine niedrige HF-Signalimpedanz besitzen.
3 Ein geeignetes Kabel mit konzentrischem Schutzleiter für eine Festinstallation mit der jeweils verwendeten
Hauptversorgungsspannung. Eine Installation in einem geeigneten Stahl- oder Kupferrohr ist ebenfalls zulässig
4 Ein geeignetes Kabel fur eine Festinstallation mit der jeweiligen Hauptversorgungsspannung. Es wird kein geschirmtes Kabel benötigt.

Motorkabel

Ein geschirmtes Kabel für eine Festinstallation mit der jeweils verwendeten Hauptversorgungsspannung. Als Mindestanforderung
5
gelten geflochtene oder verdrillte geschirmte Kabel, bei denen die Abschirmung mindestens 85 % der Kabeloberflache abdeckt
und die eine niedrige HF-Signalimpedanz besitzen.
Der Kabelschirm sollte mittels einer EMV-gerechten Verschraubung am Motor angeschlossen werden, um eine grossflächige
6
Verbindung zum Motorgehäuse herzustellen. Wird der Umrichter in einem Stahl-Schaltschrank eingebaut, muss der Kabelschirm
mit geeigneten Klammern oder Verschraubungen direkt auf der Montageplatte und so nahe wie möglich am Umrichter befestigt
werden. Bei IP66-Umrichtern verbinden Sie die Schirmung des Motorkabels mit der internen Erdungsklemme.
Ein geeignetes Kabel mit konzentrischem Schutzleiter für eine Festinstallation mit der jeweils verwendeten
7
Hauptversorgungsspannung. Eine Installation in einem geeigneten Stahl- oder Kupferrohr ist ebenfalls zulässig.

Steuerkabel

8 Ein geschirmtes Kabel mit niederohmiger Schirmung. Für analoge Signale werden paarweise verdrillte Kabel empfohlen.

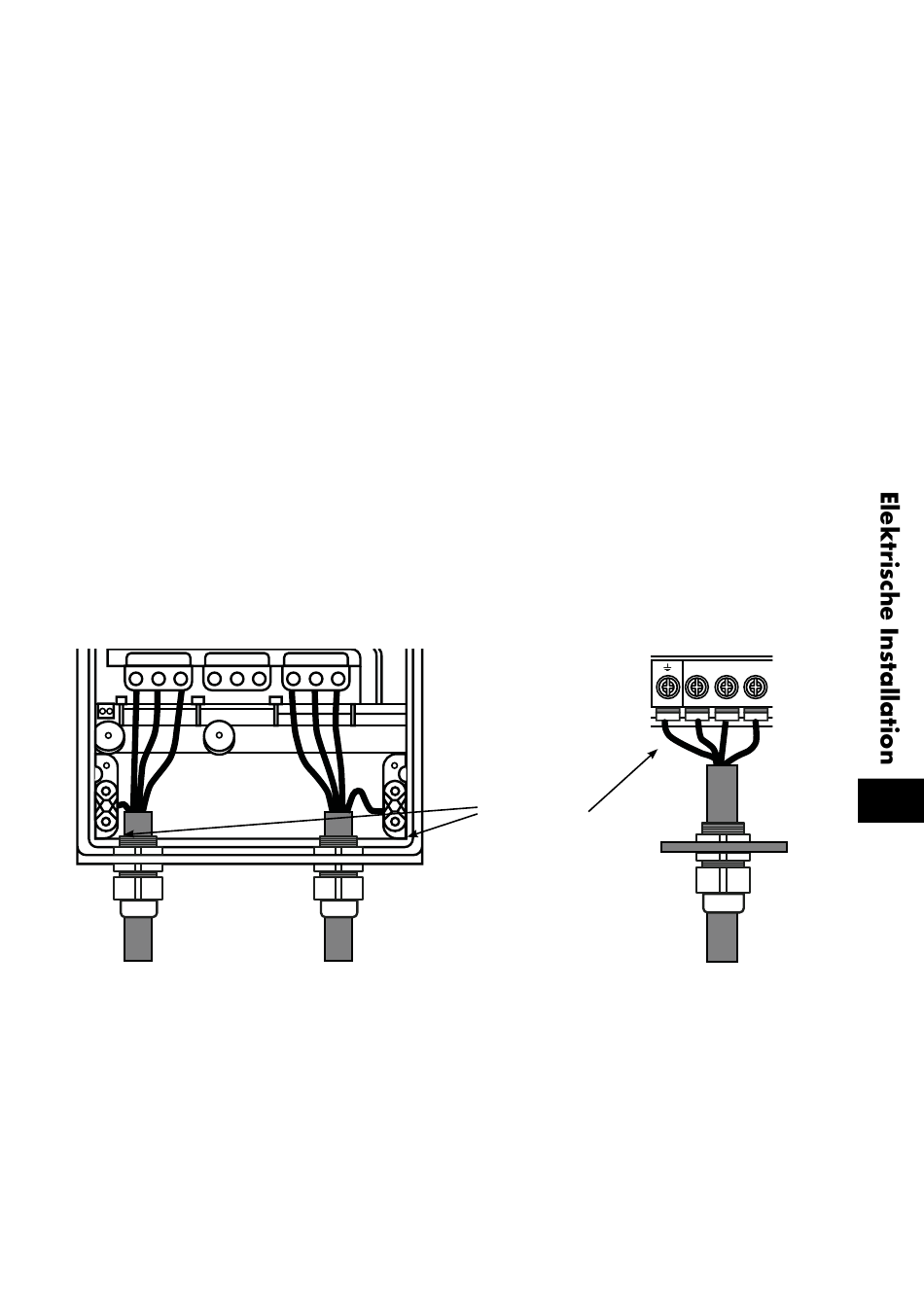

4.3.3. Empfohlene Kabelverbindungen für Antriebe mit hoher Schutzart
IP55
L1 L2 L3
4.3.4. Vorsichtsmaßnahmen bei der Verkabelung
Schließen Sie den Optidrive gemäß Abschnitt 4.9. Verkabelung der Steuerklemmen, stellen Sie sicher, dass die Verbindungen in den
Motorklemmenkästen korrekt sind. Im Allgemeinen gibt es zwei Verbindungen: Stern und Delta. Es ist unbedingt darauf zu achten,
dass der Motor gemäß den Bestimmungen, mit der korrekten Spannung betrieben wird. Weitere Informationen finden Sie im Abschnitt
4.6. Anschluss von Umrichter und Motor.
Es wird empfohlen, dass für die Stromverkabelung ein 4-adriges PVC-isoliertes, abgeschirmtes Kabel verwendet wird, und das gemäß
den örtlichen Vorschriften, Verhaltensregeln und Industriebestimmungen verlegt wird.
www.invertekdrives.com
U V W
IP66
Schirmanschlüsse
Revision 3.07 | Optidrive Eco Bedienungsanleitung | 21
U V W
4
