3. Mechanische Installation

3.1. Vor der Installation

 N ehmen Sie den Optidrive Umrichter aus der Verpackung und prüfen Sie ihn auf eventuelle Beschädigungen. Sollten Sie welche
feststellen, benachrichtigen Sie umgehend den Spediteur.
 P rüfen Sie das Leistungsschild des Umrichters, um sicherzustellen, dass er den richtigen Typ und die korrekten
Leistungsanforderungen für Ihre Anwendung aufweist.
 G ewährleisten Sie, dass die in den Abschnitten 3.6 Anweisungen für die Gehäusemontage (IP20 Einheiten) auf Seite 13, 3.9.
Leitlinien für die Montage (IP66 Einheiten) auf Seite 15 und 3.8. Montageanweisungen für IP55 Einheiten auf Seite 14
beschriebenen minimalen Kühlluftzwischenräume stets frei bleiben.
 D ie Umgebungstemperatur darf die in Abschnitt 1 1. 1 . Umgebung angegebenen Grenzwerte nicht überschreiten.
 S orgen Sie für eine geeignete saubere Kühlluft, die frei von Feuchtigkeit und Verunreinigungen ist.

3.2. Allgemeines

 P acken Sie den Optidrive vorsichtig aus und prüfen Sie ihn auf Anzeichen von Beschädigungen. Benachrichtigen Sie den
Versender unverzüglich, falls vorhanden.
 Ü berprüfen Sie das Typenschild, um sicherzustellen, dass es der richtige Typ ist und die Leistungsangaben den Anforderungen der
Anwendung entsprechen.
 U m mögliche Unfälle oder Schäden zu vermeiden, lagern Sie den Optidrive Umrichter bis zur Verwendung in seiner Verpackung.
Der Lagerort muss sauber und trocken sein und eine Umgebungstemperatur von -40 °C bis +60 °C aufweisen.

3.3. UL-konforme Installation

Beachten Sie Folgendes für eine UL-konforme Installation:
 Eine aktuelle Liste der UL-kompatiblen Produkte finden Sie in der UL-Liste NMMS.E226333.
 D er Frequenzumrichter kann innerhalb eines Umgebungstemperaturbereichs betrieben werden, wie in Abschnitt 1 1. 1 . Umgebung
auf Seite 66.
 Bei IP20-Geräten ist die Installation nur in einer Umgebung mit Verschmutzungsgrad 1 zulässig.
 Bei IP55-Geräten ist die Installation in einer Umgebung mit Verschmutzungsgrad 2 zulässig.
 Bei IP66-Außengeräten ist die Installation in einer Umgebung mit Verschmutzungsgrad 4 zulässig.
 UL-gelistete Ringklemmen / Kabelschuhe müssen für alle Sammelschienen- und Erdungsanschlüsse verwendet werden.
Siehe Abschnitt 1 1.6. Zusätzliche Informationen zur UL-Konformität auf Seite 70.

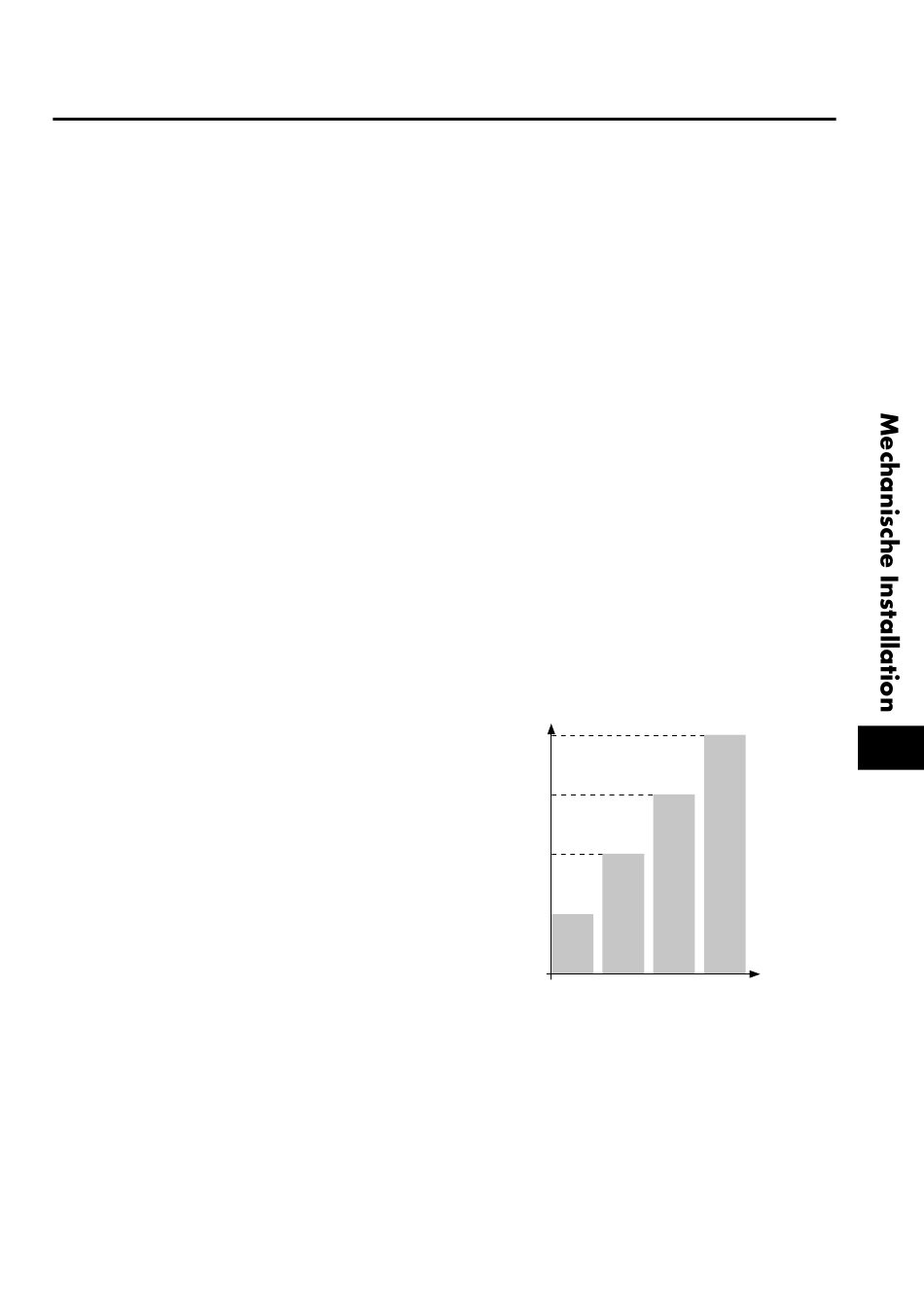

3.4. Installation nach einer Lagerzeit

Wenn der Antrieb vor der Installation einige Zeit gelagert wurde,
oder ohne Hauptstromversorgung für einen längeren Zeitraum
geblieben ist, ist es notwendig, die Gleichstromkondensatoren
innerhalb des Antriebs, vor dem Betrieb, zu reformieren gemäß der
folgenden Tabelle. Für Antriebe, die für einen Zeitraum von mehr
als 2 Jahren nicht an die Hauptstromversorgung angeschlossen
waren, erfordert dies eine reduzierte Netzspannung. Die reduzierte
Netzspannung muss für einen bestimmten Zeitraum angelegt werden
und schrittweise hochgefahren werden, bevor der Antrieb in Betrieb
genommen werden kann. Die relativen Spannungspegel zu der
Nennspannung des Frequenzumrichters und die Zeiträume(30
Minuten), für die sie angewendet werden müssen, wird in der
nebenstehenden Tabelle gezeigt. Nach Abschluss des Verfahren kann
der Antrieb wie gewohnt betrieben werden.
HINWEIS Dies gilt nur für Versionen mit nicht niedrigen
Harmonischen - siehe Abschnitt 2. 1 .4. Varianten mit niedrigen
Harmonischen auf Seite 8.
www.invertekdrives.com
100%
75%
50%
25%
T1 T2 T3
Revision 3.07 | Optidrive Eco Bedienungsanleitung | 9
3
T4
