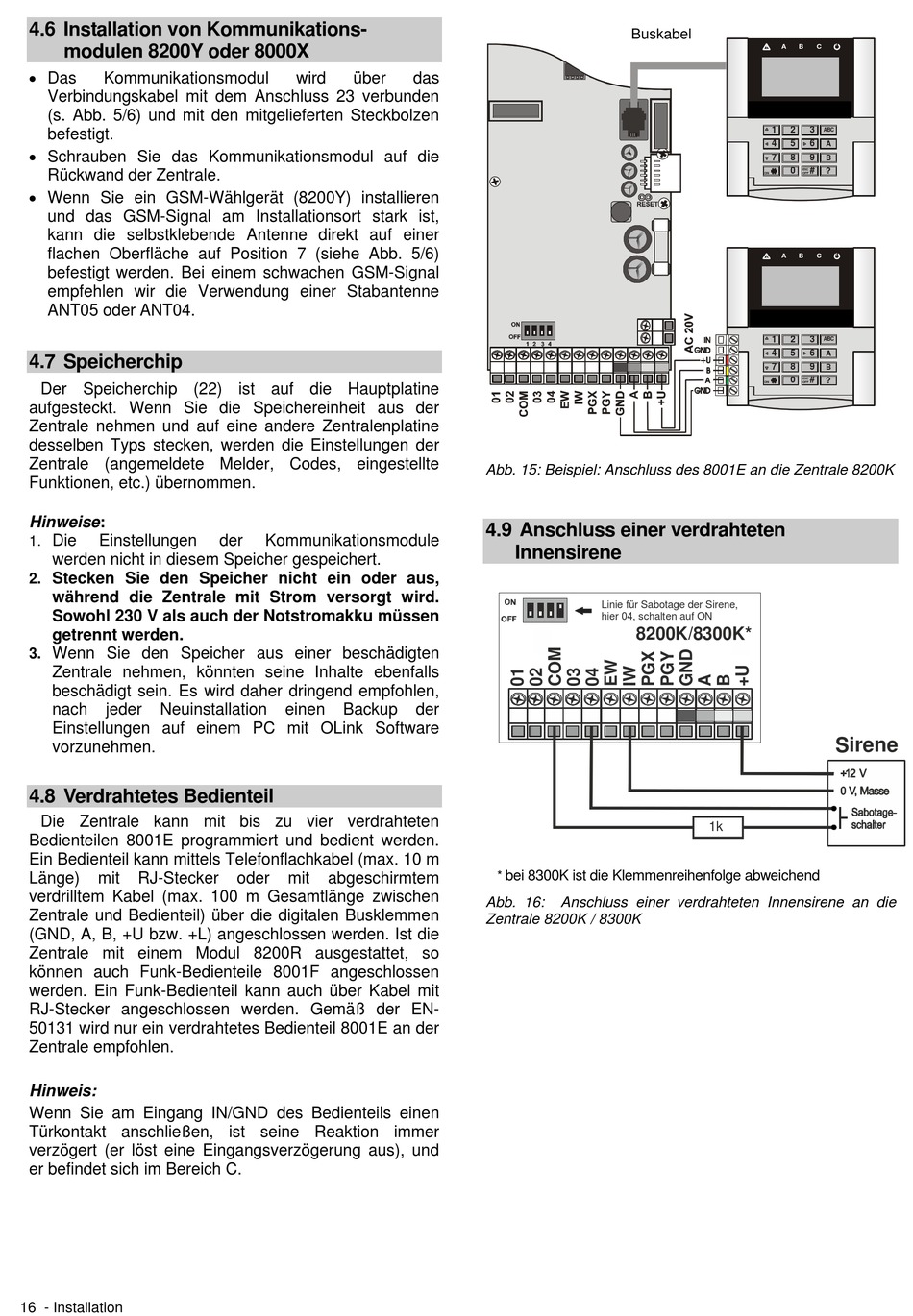

4.6 Installation von Kommunikations-
modulen 8200Y oder 8000X
 Das
Kommunikationsmodul
Verbindungskabel mit dem Anschluss 23 verbunden
(s. Abb. 5/6) und mit den mitgelieferten Steckbolzen
befestigt.
 Schrauben Sie das Kommunikationsmodul auf die
Rückwand der Zentrale.
 Wenn Sie ein GSM-Wählgerät (8200Y) installieren
und das GSM-Signal am Installationsort stark ist,
kann die selbstklebende Antenne direkt auf einer
flachen Oberfläche auf Position 7 (siehe Abb. 5/6)
befestigt werden. Bei einem schwachen GSM-Signal
empfehlen wir die Verwendung einer Stabantenne
ANT05 oder ANT04.

4.7 Speicherchip

Der Speicherchip (22) ist auf die Hauptplatine
aufgesteckt. Wenn Sie die Speichereinheit aus der
Zentrale nehmen und auf eine andere Zentralenplatine
desselben Typs stecken, werden die Einstellungen der
Zentrale (angemeldete Melder, Codes, eingestellte
Funktionen, etc.) übernommen.
Hinweise:
Die Einstellungen
1.
werden nicht in diesem Speicher gespeichert.
Stecken Sie den Speicher nicht ein oder aus,
2.
während die Zentrale mit Strom versorgt wird.
Sowohl 230 V als auch der Notstromakku müssen
getrennt werden.
Wenn Sie den Speicher aus einer beschädigten
3.
Zentrale nehmen, könnten seine Inhalte ebenfalls
beschädigt sein. Es wird daher dringend empfohlen,
nach jeder Neuinstallation
Einstellungen auf einem PC mit OLink Software
vorzunehmen.

4.8 Verdrahtetes Bedienteil

Die Zentrale kann mit bis zu vier verdrahteten
Bedienteilen 8001E programmiert und bedient werden.
Ein Bedienteil kann mittels Telefonflachkabel (max. 10 m
Länge) mit RJ-Stecker
verdrilltem Kabel (max. 100 m Gesamtlänge zwischen
Zentrale und Bedienteil) über die digitalen Busklemmen
(GND, A, B, +U bzw. +L) angeschlossen werden. Ist die
Zentrale mit einem Modul 8200R ausgestattet, so
können auch Funk-Bedienteile 8001F angeschlossen
werden. Ein Funk-Bedienteil kann auch über Kabel mit
RJ-Stecker angeschlossen werden. Gemäß der EN-
50131 wird nur ein verdrahtetes Bedienteil 8001E an der
Zentrale empfohlen.
Hinweis:
Wenn Sie am Eingang IN/GND des Bedienteils einen
Türkontakt anschließen, ist seine Reaktion immer
verzögert (er löst eine Eingangsverzögerung aus), und
er befindet sich im Bereich C.
16 - Installation
wird über
der Kommunikationsmodule
einen Backup
oder mit abgeschirmtem
das
Abb. 15: Beispiel: Anschluss des 8001E an die Zentrale 8200K
4.9 Anschluss einer verdrahteten
Innensirene
der
bei 8300K ist die Klemmenreihenfolge abweichend
*
Abb. 16: Anschluss einer verdrahteten Innensirene an die
Zentrale 8200K / 8300K
Modular connection
Buskabel
cable
Control and programming
keypad JA-81E
Linie für Sabotage der Sirene,
hier 04, schalten auf ON
82 00 /8300K* K
1k
A B C
OASiS
1 2 3
ABC
4 5 6
A
7 8 9
B
0 #
?
ESC
ON OFF
A B C
OASiS
1 2 3
ABC
4 5 6
A
7 8 9
B
0 #
?
ESC
ON OFF
Sirene
