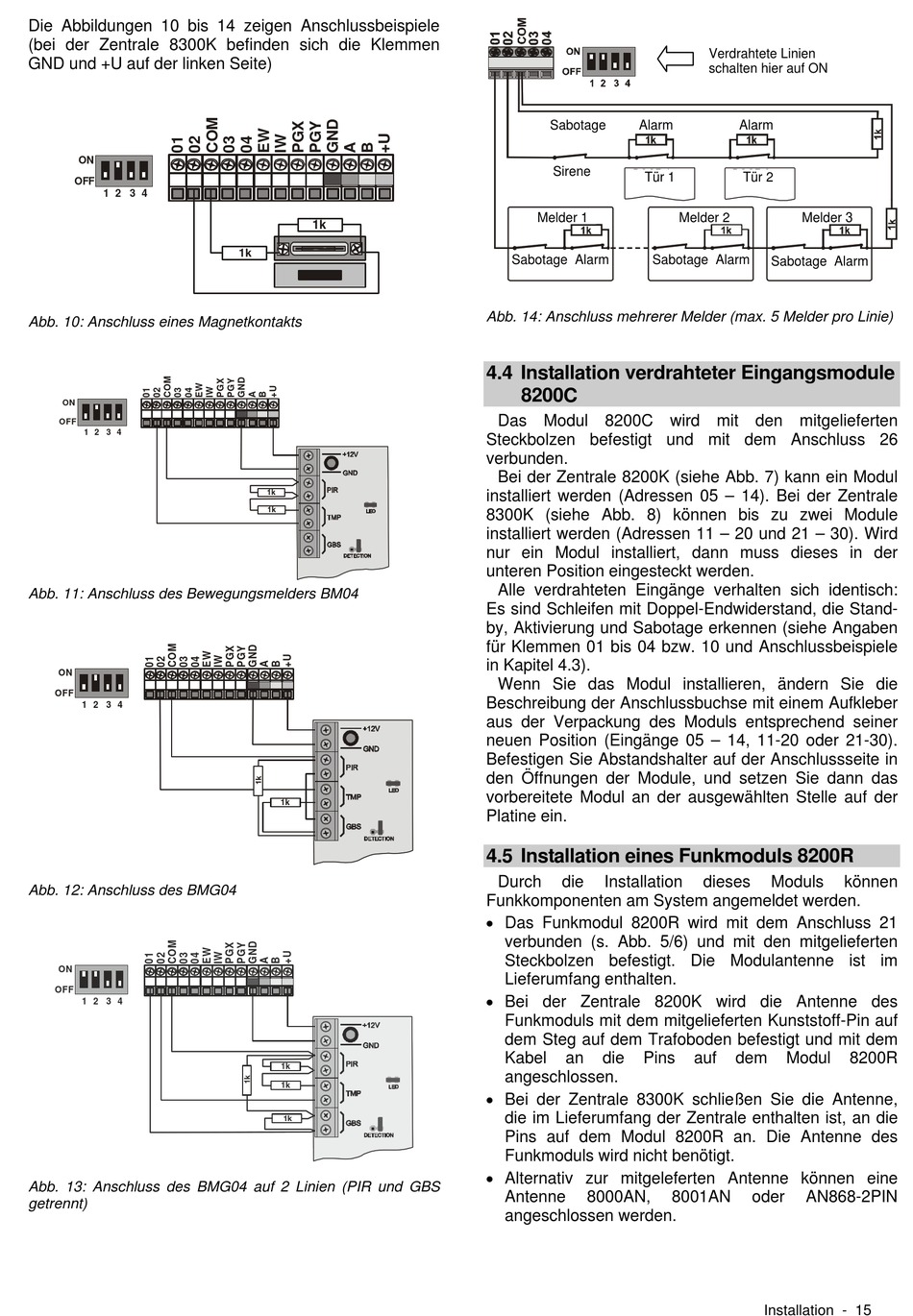

Die Abbildungen 10 bis 14 zeigen Anschlussbeispiele
(bei der Zentrale 8300K befinden sich die Klemmen
GND und +U auf der linken Seite)
ON
OFF
1 2 3 4
Abb. 10: Anschluss eines Magnetkontakts
ON
OFF
1 2 3 4
Abb. 11: Anschluss des Bewegungsmelders BM04
ON
OFF
1 2 3 4
Abb. 12: Anschluss des BMG04
ON
OFF
1 2 3 4
Abb. 13: Anschluss des BMG04 auf 2 Linien (PIR und GBS
getrennt)
1k
1k
1k
1k
1k
1k
1k
1k
Sabotage Alarm
TAMPER ACTIVATION
SIREN Sirene
DOOR 1
Tür 1
DETECTOR 1 Melder 1
Sabotage Alarm Sabotage Alarm
TAMPER ACTIVATION TAMPER ACTIVATION
Maximum of 5 detectors in one loop
Abb. 14: Anschluss mehrerer Melder (max. 5 Melder pro Linie)
4.4 Installation verdrahteter Eingangsmodule
8200C
Das Modul 8200C wird mit den mitgelieferten
Steckbolzen befestigt und mit dem Anschluss 26
verbunden.
Bei der Zentrale 8200K (siehe Abb. 7) kann ein Modul
installiert werden (Adressen 05 – 14). Bei der Zentrale
8300K (siehe Abb. 8) können bis zu zwei Module
installiert werden (Adressen 11 – 20 und 21 – 30). Wird
nur ein Modul installiert, dann muss dieses in der
unteren Position eingesteckt werden.
Alle verdrahteten Eingänge verhalten sich identisch:
Es sind Schleifen mit Doppel-Endwiderstand, die Stand-
by, Aktivierung und Sabotage erkennen (siehe Angaben
für Klemmen 01 bis 04 bzw. 10 und Anschlussbeispiele
in Kapitel 4.3).
Wenn Sie das Modul installieren, ändern Sie die
Beschreibung der Anschlussbuchse mit einem Aufkleber
aus der Verpackung des Moduls entsprechend seiner
neuen Position (Eingänge 05 – 14, 11-20 oder 21-30).
Befestigen Sie Abstandshalter auf der Anschlussseite in
den Öffnungen der Module, und setzen Sie dann das
vorbereitete Modul an der ausgewählten Stelle auf der
Platine ein.

4.5 Installation eines Funkmoduls 8200R

Durch die Installation
Funkkomponenten am System angemeldet werden.
 Das Funkmodul 8200R wird mit dem Anschluss 21
verbunden (s. Abb. 5/6) und mit den mitgelieferten
Steckbolzen befestigt. Die Modulantenne ist im
Lieferumfang enthalten.
 Bei der Zentrale 8200K wird die Antenne des
Funkmoduls mit dem mitgelieferten Kunststoff-Pin auf
dem Steg auf dem Trafoboden befestigt und mit dem
Kabel an die Pins
angeschlossen.
 Bei der Zentrale 8300K schließen Sie die Antenne,
die im Lieferumfang der Zentrale enthalten ist, an die
Pins auf dem Modul 8200R an. Die Antenne des
Funkmoduls wird nicht benötigt.
 Alternativ zur mitgeleferten Antenne können eine
Antenne 8000AN,
angeschlossen werden.
Verdrahtete Linien
schalten hier auf ON
Alarm
ACTIVATION
DOOR 2
Tür 2
Melder 2
DETECTOR 2 DETECTOR 3 Melder 3
TAMPER ACTIVATION
Sabotage Alarm
dieses Moduls können
auf dem Modul
8001AN oder AN868-2PIN
Installation - 15
8200R
