Der Ausgangstreiber am Signalausgang liefert differentielle Signale (5V) gemäß RS422
Schnittstellenstandard. Es können bis zu 32 weitere Servoregler durch ein Gerät angesteuert werden.
Gegenstecker X11
INFORMATION
Gegenstecker
D-SUB-Stecker, 9-polig, Stift
X11
Gehäuse für 9-poligen D-SUB-Stecker mit Verriegelungsschrauben 4/40 UNC
Art und Ausführung des Kabels
Wir empfehlen die Verwendung von Geberanschlussleitungen, bei denen die
Inkrementalgebersignal paarweise verdrillt und die einzelne Paare geschirmt sind.
8.12
Ethernet Kommunikation [X18]
Der ARS 2300 FS-Servoantrieb verfügt über eine Ethernet-Kommunikationsschnittstelle, die zum
Anschluss über den PC und zur Verwendung des Parametrierprogramms Metronix ServoCommander
dient.
Steckerbelegung X18 Ethernet
Pin Nr.
Spezifikation
1
Transmission signal + ( TX+ )
2
Transmission signal- ( TX- )
3
Receiver signal + ( RX+ )
4
nc
5
nc
6
Receiver signal- ( RX- )
7
nc
8
nc

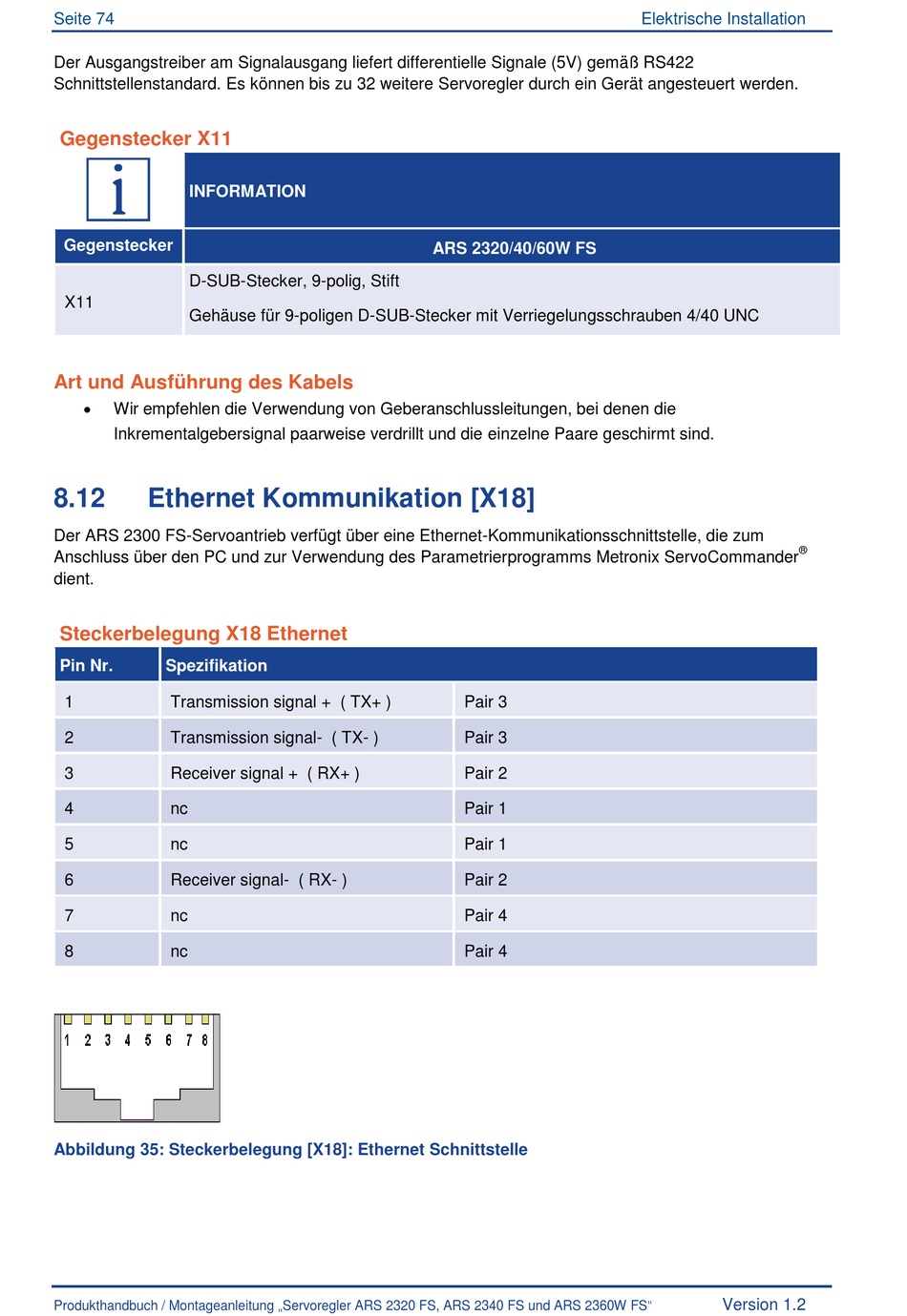

Abbildung 35: Steckerbelegung [X18]: Ethernet Schnittstelle
Produkthandbuch / Montageanleitung „Servoregler ARS 2320 FS, ARS 2340 FS und ARS 2360W FS"
ARS 2320/40/60W FS
Pair 3
Pair 3
Pair 2
Pair 1
Pair 1
Pair 2
Pair 4
Pair 4
Elektrische Installation
®
Version 1.2
