Monitoringbereich

Der Monitoringbereich des Cockpit-Bildschirms
enthält Kurven und Parameterfelder, die die
aktuellen Vitalzeichen des Patienten angeben. Der
Monitoringbereich kann auch Dialoge, Minitrends,
eine Auto-Ansicht-Symbolleiste, ST-Parameter,
Loops usw. enthalten. Das Erscheinungsbild des
Monitoringbereichs hängt von der ausgewählten
Ansicht ab, die das Layout und die Inhalte des
Bildschirms vorgibt (siehe "Ansichten" auf
Seite 82). Das Erscheinungsbild des Monitoring-
bereichs hängt außerdem davon ab, ob der geteilte
Bildschirmmodus oder die Minitrend-Anzeige
ausgewählt ist (siehe Seite 478).

Parameterfelder

Jedes Parameterfeld umfasst Echtzeitwerte eines
Parameters und eine Kombination der folgenden
Informationen:
– Parameterbezeichnungen (einschließlich
dynamischer Druckmessorte)
– Alarmgrenzen (oder durchgestrichenes Dreieck,
wenn die Alarmfunktionen deaktiviert sind)
– Maßeinheiten (kann aktiviert/deaktiviert werden)
– EKG-Herzsymbol (und Pacer-Symbol für
Schrittmacherimpulse), AFi-Symbol und SpO2-
Symbol
– Zeitstempel
– Timer und Zeitmarkierungen für den nicht-
invasiven Blutdruck
– Spezielle Quellenbezeichnungen (z. B. PLS* für
die Herzfrequenz-Signalquelle für Pulsoxymetrie)
– Parameterspezifische Alarmmeldungsfelder für
den nicht-invasiven Blutdruck und für SpO2
Das Ausmaß an Informationen in einem Bildschirm
beeinflusst die Darstellung des Parameterfelds.
So zeigt beispielsweise die folgende Abbildung
das Erscheinungsbild eines typischen erweiterten
SpO2-Parameterfelds, wenn der verfügbare
Gebrauchsanweisung – Infinity Acute Care System – Monitoringanwendungen – SW VG7.n
®
Wenn Sie einen Dialog öffnen, werden die
Kurvenkanäle und Parameterfelder so reduziert,
dass sie in die rechte Bildschirmseite passen
(siehe Abbildung auf Seite 71). Dieses
Anzeigeverhalten verhindert, dass Vitalzeichen
verdeckt werden, während der Anwender
Konfigurationsaufgaben ausführt.
Durch Auswahl der Schaltfläche Hauptbild in der
Hauptmenüleiste oder durch Drücken des
Drehknopfs werden alle geöffneten Dialoge
geschlossen und der Bildschirm aktualisiert.
Platz für das größere Parameterfeld ausreicht.

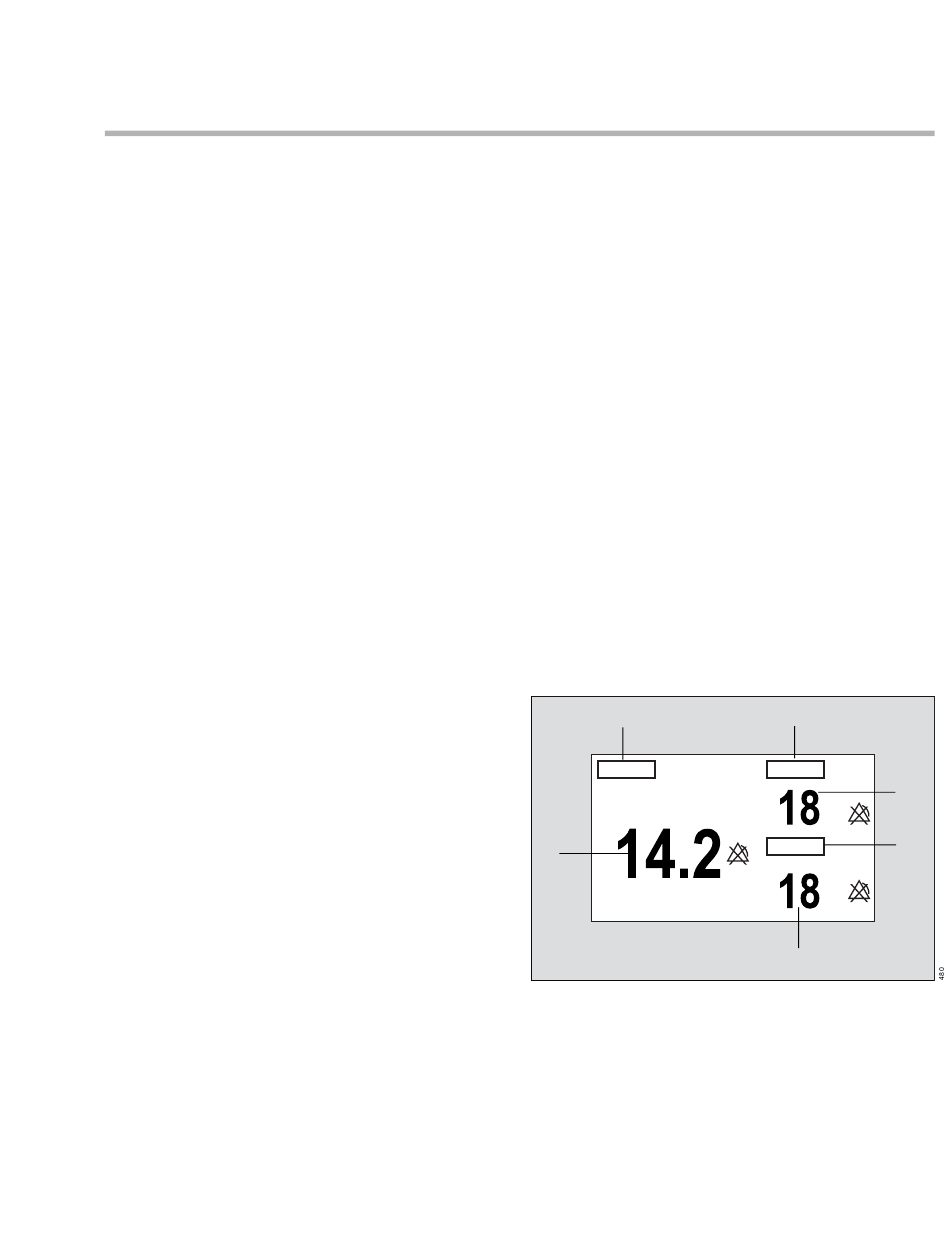

Der primäre Parameterwert (A) wird größer als
die untereinander angezeigten untergeordneten
Parameter (B, C) dargestellt. Die Parameter-
bezeichnungen (D) stehen über den zugehörigen
Parameterwerten.
D
A
Das folgende Beispiel zeigt, wie sich das
Erscheinungsbild dieses Parameterfelds ändert,
wenn weitere Parameter den Hauptbildschirm
belegen. Jedem Parameterfeld steht weniger Platz
für die Anzeige seines Inhalts zur Verfügung. Der
primäre Parameterwert (A) wird nach wie vor
größer als die untergeordneten Parameter (B, C)
Bedienkonzept
D
B
D
C
