Wird der Leistungsschalter S1 geöffnet, polen sich die Spannungen U
trager Tr entsprechend dem Induktionsgesetz um. Der Übertrager wirkt nun wie eine
Stromquelle. Die Diode D1 wird leitend und gibt die gespeicherte Energie an die Kapazität
C2 weiter.
Bei diesem Wandlerprinzip erfolgt kein kontinuierlicher Energietransport. Nur bei geöffne-
tem Leistungsschalter S1 wird Energie in den Ausgangskreis übertragen. Daher nennt
man diesen Wandler Sperrwandler. Bei geschlossenem Leistungsschalter S1 wird der En-
ergiefluss in den Ausgangskreis durch die Diode D1 unterbrochen. Aus den übertragenen
Energieportionen im Ausgangskreis erzeugt die Kapazität C2 wieder einen kontinuierli-
chen Energiefluss.
Der Übertrager Tr hat beim Sperrwandler die Aufgabe eines Zwischenspeichers. Die Ein-
gangsspannungsquelle wird nicht direkt von der am Ausgang angeschlossenen Last be-
lastet. Im Ausgangskreis kann lediglich über die im Übertrager Tr gespeicherte Energie
verfügt werden. Aufgrund dieser Leistungsbegrenzung sind Sperrwandler am Ausgang
kurzschlussfest.
U
St
S1 geschlossen
U
1
-U
x ü
aus
I
1
I
2

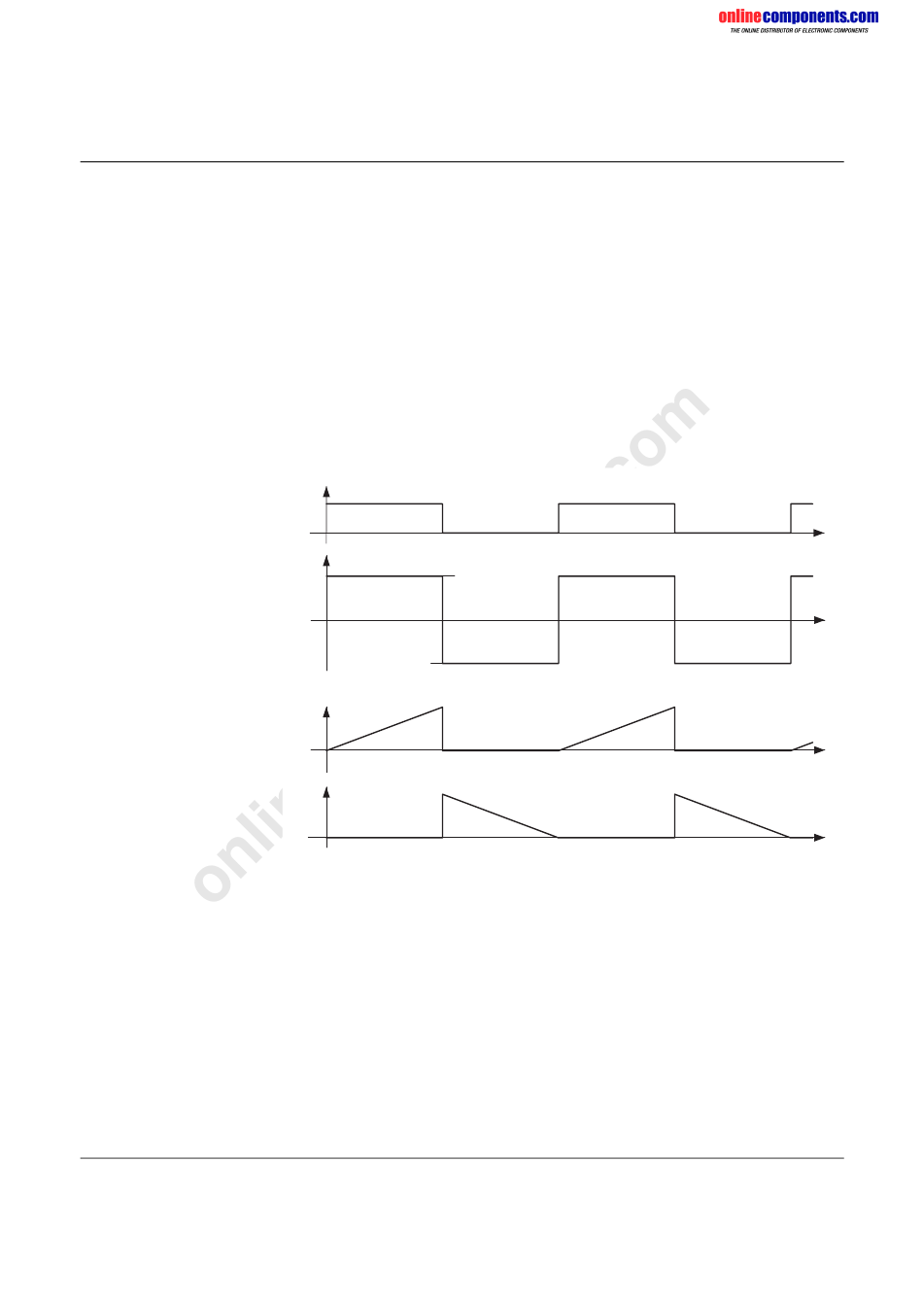

Bild 2-14
Spannungs- und Stromverlauf beim Sperrwandler
S1 geöffnet
U
ein
Grundlagen
und U
am Über-
1
2
t
t
t
t
5598D414
2-17
