Sekundärseitige Erdung
5598_de_03
Sekundärseitige Erdung ermöglicht den zuverlässigen Schutz bei Erdschlüssen in Gleich-
spannungskreisen von elektrischen Anlagen. Erdschlüsse können zu gefährlichen Zustän-
den für Mensch und Maschine führen.
Ein Erdschluss ist die unzulässig leitende Verbindung nach PE, z. B. wenn infolge einer
Beschädigung der Isolierung das blanke Kabel ein geerdetes Gehäuse berührt.

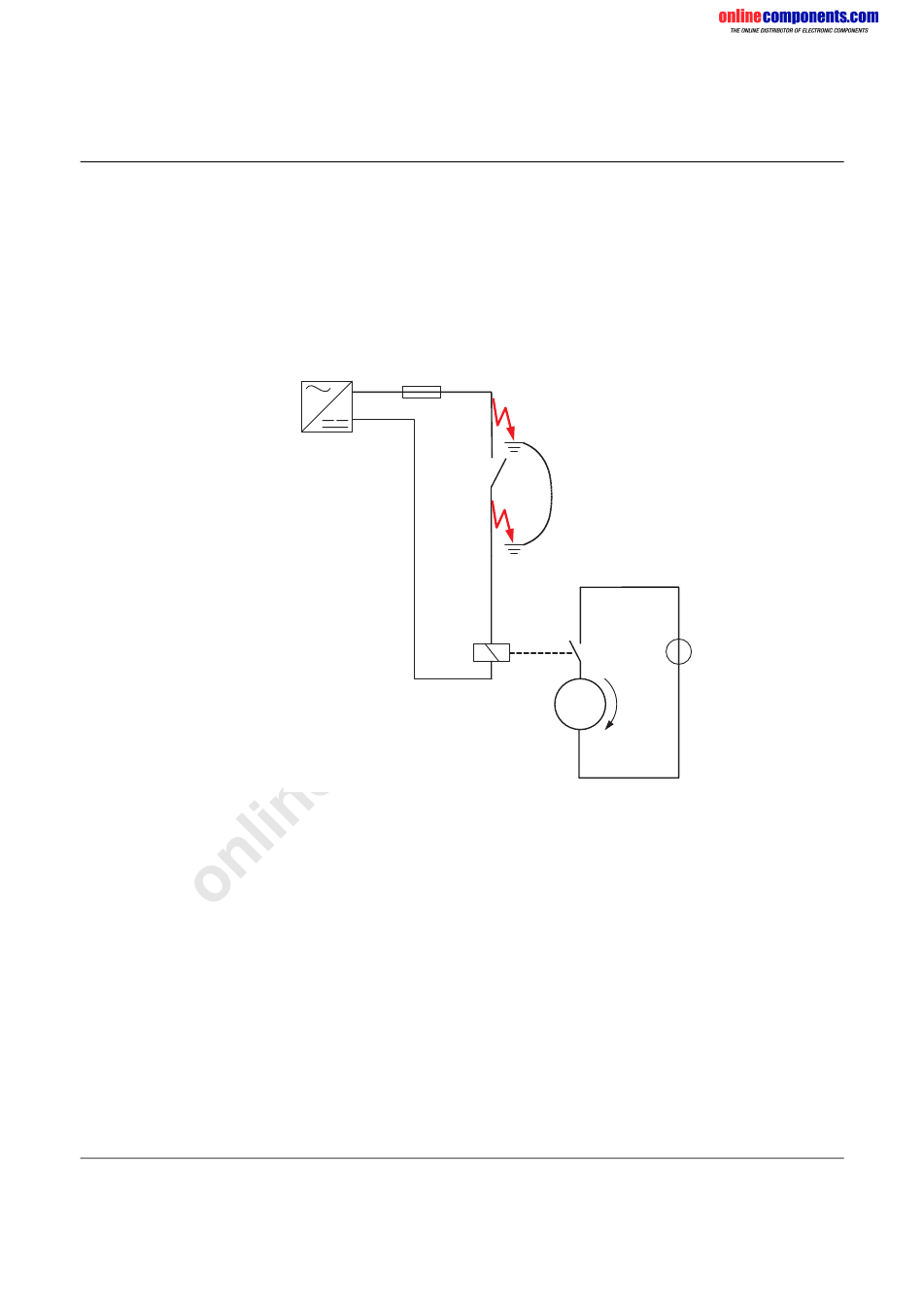

Bild 2-4 zeigt, dass Erdschlüsse immer dann besonders kritisch sind, wenn sie im Strom-
pfad zwischen sekundärseitiger Sicherung und Verbraucher auftreten. Ein doppelter Erd-
schluss in diesem Bereich führt im schlimmsten Fall zur Überbrückung eines Schalters und
somit zum ungewollten Inbetriebsetzen von Maschinen.
Bild 2-4
Ohne sekundärseitige Erdung
1. Erdschluss
2. Erdschluss
M
Grundlagen
230 V
AC
5598D408
2-7
