5598_de_03
3.18.1
Oberwellenfilter (Spule)
Oberwellenfilter verhindern die Rückkopplung von Oberwellen in das elektrische Versor-
gungsnetz. Mit Hilfe der Spule L1, die im Eingangskreis der Stromversorgung liegt, wird

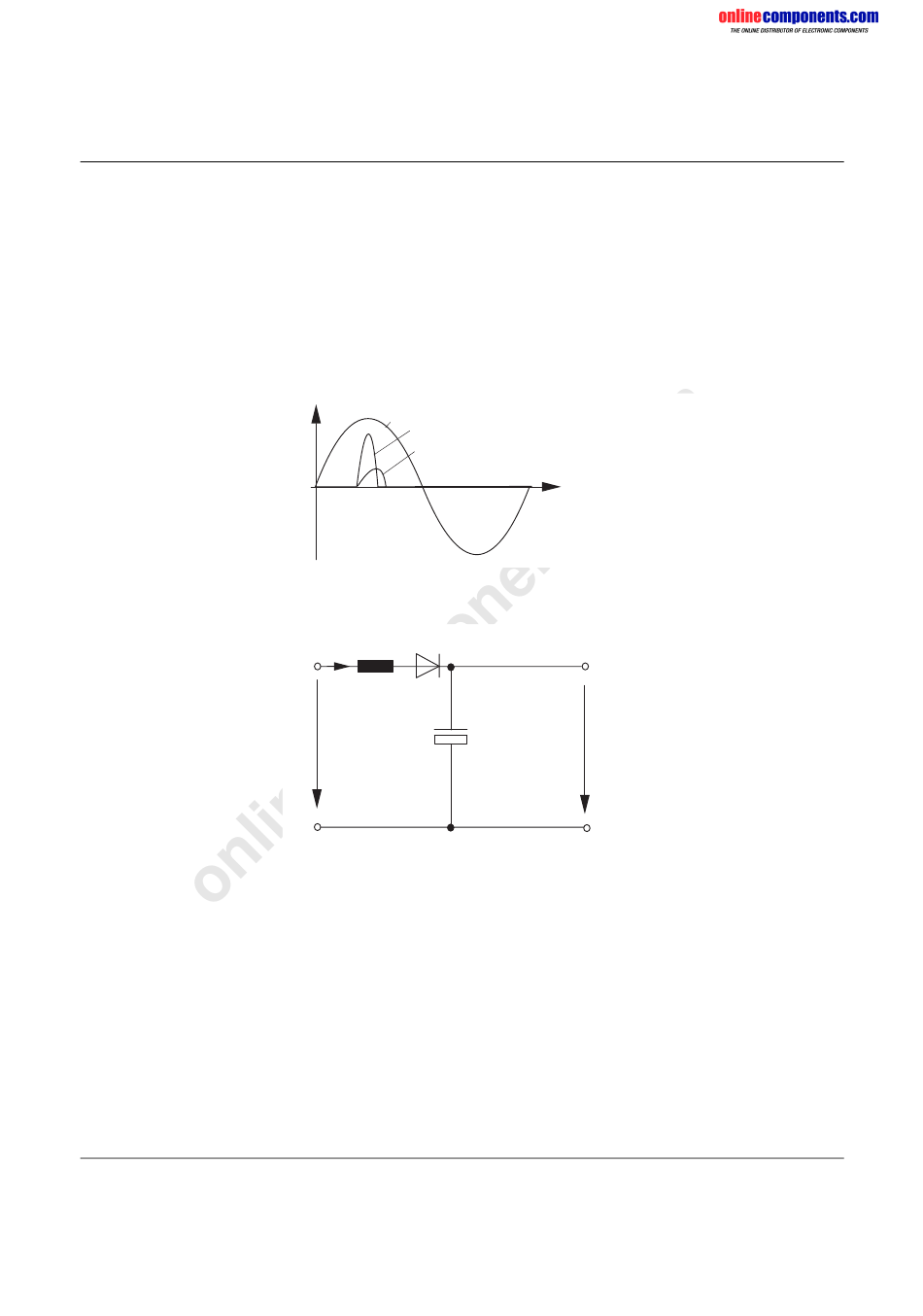

der Anteil an Oberwellen gefiltert. Bild 3-37 zeigt als Beispiel den einfachen Gleichrichter
mit Spule L1. Durch den Einsatz eines Filters wird diese Art der Begrenzung häufig auch
als passive Oberwellenbegrenzung bezeichnet.
Bild 3-36 zeigt den pulsförmigen Stromverlauf eines Schaltnetzteils mit und ohne Oberwel-
lenspule. Durch die Spule wird der schmale, energiereiche Stromimpuls abgeschwächt
und zeitlich verbreitert. Dadurch wird die Anzahl von Oberwellen verringert. Je kürzer und
höher ein Stromimpuls ist, desto mehr Oberwellen werden erzeugt.
U, I
U
ohne Spule
I
in
mit Spule
I
in
Bild 3-36
Oberwellenfilter
D1
I
L1
in
U
in
Bild 3-37
Einfacher Gleichrichter mit Spule
Wissenswertes aus der Praxis
t
5598D317
+
U
C1
c
-
5598D318
3-51
PHOENIX CONTACT
