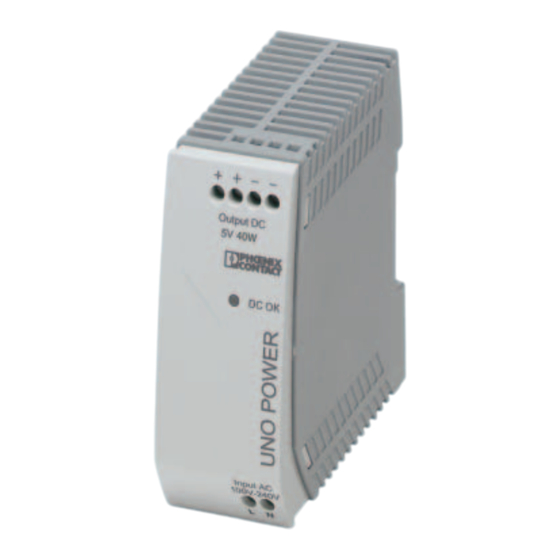

UNO-PS/1AC/ 5DC/ 40W
Primär getaktete Stromversorgung
Datenblatt
105864_de_01
1 Beschreibung
Die Stromversorgung UNO POWER überzeugt im weltwei-
ten Einsatz durch maximale Energieeffizienz. Geringe Leer-
laufverluste und der hohe Wirkungsgrad sparen Energie.
Die Stromversorgung UNO POWER ist auf Grund ihrer
hohen Leistungsdichte besonders in kompakten Schaltkäs-
ten die perfekte Lösung.
Merkmale
– Weltweit einsetzbar durch Eingangsspannungsbereich
von 85 V AC ... 264 V AC
– höchste Anlagenverfügbarkeit durch zuverlässige Ver-
sorgung mit 5 V DC
– Maximale Energieeffizienz durch optimierten Wir-
kungsgrad über den gesamten Arbeitsbereich der
Stromversorgung und niedrige Leerlaufverluste
– besonders kompakt: 40 W Leistung aus der nur 35 mm
schmalen Stromversorgung
Stellen Sie sicher, dass Sie immer mit der aktuellen Dokumentation arbeiten.
Diese steht unter der Adresse
© PHOENIX CONTACT 2018-06-29
Technische Daten (Kurzform)
Eingangsspannungsbereich
Netzausfallüberbrückung
Nennausgangsspannung (U
Nennausgangsstrom (I
Ausgangsleistung (P
Wirkungsgrad (bei Nennwerten)
Restwelligkeit
MTBF (IEC 61709, SN 29500)
Umgebungstemperatur (Betrieb)
Abmessungen B / H / T
Gewicht
phoenixcontact.net/products
85 V AC ... 264 V AC
> 30 ms (120 V AC)
> 120 ms (230 V AC)
) 5 V DC ±1 %
N
) 8 A (-25 °C ... 55 °C)
N
) 40 W
N
typ. 84 % (120 V AC)
typ. 85 % (230 V AC)
< 100 mV
> 1201000 h (40 °C)
-25 °C ... 70 °C
> 55 °C Derating: 2,5 %/K
35 mm / 90 mm / 84 mm
0,21 kg
am Artikel zum Download bereit.
