SYS POWER SUPPLY UM
Gleichmäßige Stromauf-
teilung
3-6
PHOENIX CONTACT

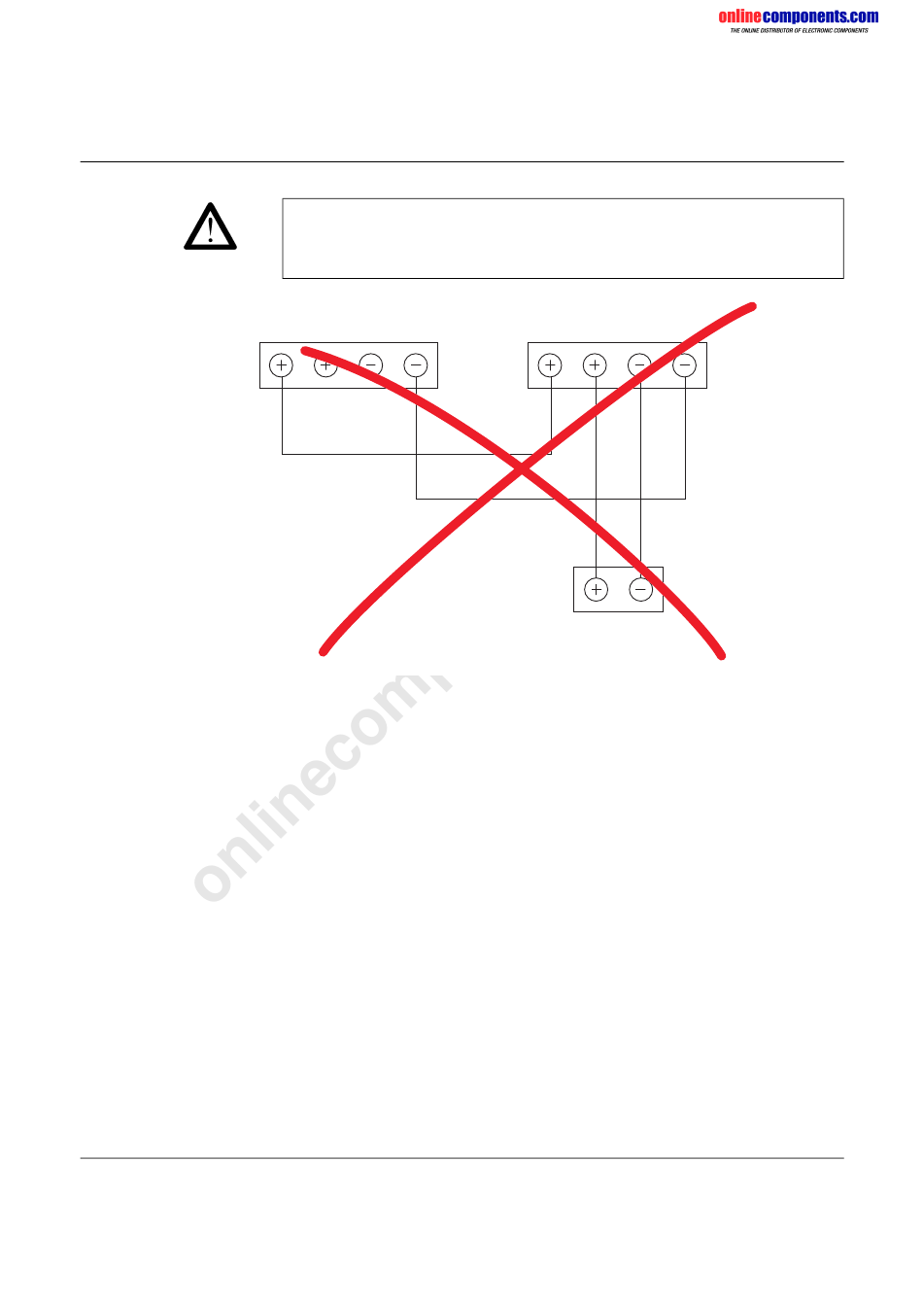

Die Geräte dürfen niemals wie in Bild 3-6 dargestellt angeschlossen werden, weil dann
die Anschlussklemmen überlastet werden könnten.
Alle Geräte mit COMBICON-Anschlusssteckern dürfen mit maximal 20 A je Klemmstelle
belastet werden.
Stromversorgung 1
24 V DC
Bild 3-6
Parallelschaltung sekundärseitig falsch
Für eine gleichmäßige Stromaufteilung auf die parallel geschalteten Stromversorgungen
ist es günstig, von den 24-V-DC-Ausgängen zunächst auf jeweils eine „+" und eine „-"-Ver-
teilerschiene zu klemmen. Die Kabel von den Stromversorgungen zu dieser Schiene soll-
ten gleich lang sein und den gleichen Leiterquerschnitt haben.
Die sekundärseitigen Kabel sollen große Querschnitte haben, um die Spannungsabfälle
auf den Leitungen so klein wie möglich zu halten.
Zum primärseitigen Kabelanschluss siehe Kapitel 3.1.2, „Parallelschaltung zum Aufbau re-
dundanter Schaltungen".
Stromversorgung 2
24 V DC
Last
5598D010
5598_de_03
