SYS POWER SUPPLY UM
3-40
PHOENIX CONTACT
3.15.1
Fold-Back-Kennlinie
Stromversorgungen mit Fold-Back-Kennlinie sind elektronisch vor Überlast und Kurz-
schluss geschützt. Der maximale Ausgangsstrom beträgt typischerweise das 1,1-fache
des Nennstroms. Bei Überlast durchläuft der Arbeitspunkt die in Bild 3-26 dargestellte
Kurve. In Abhängigkeit der Reglertemperatur und bei Kurzschluss schaltet das Gerät den
Ausgang ab, um sich vor zu hohen Strömen zu schützen.
U [V]
out
24
I
N
1,1 x I
N

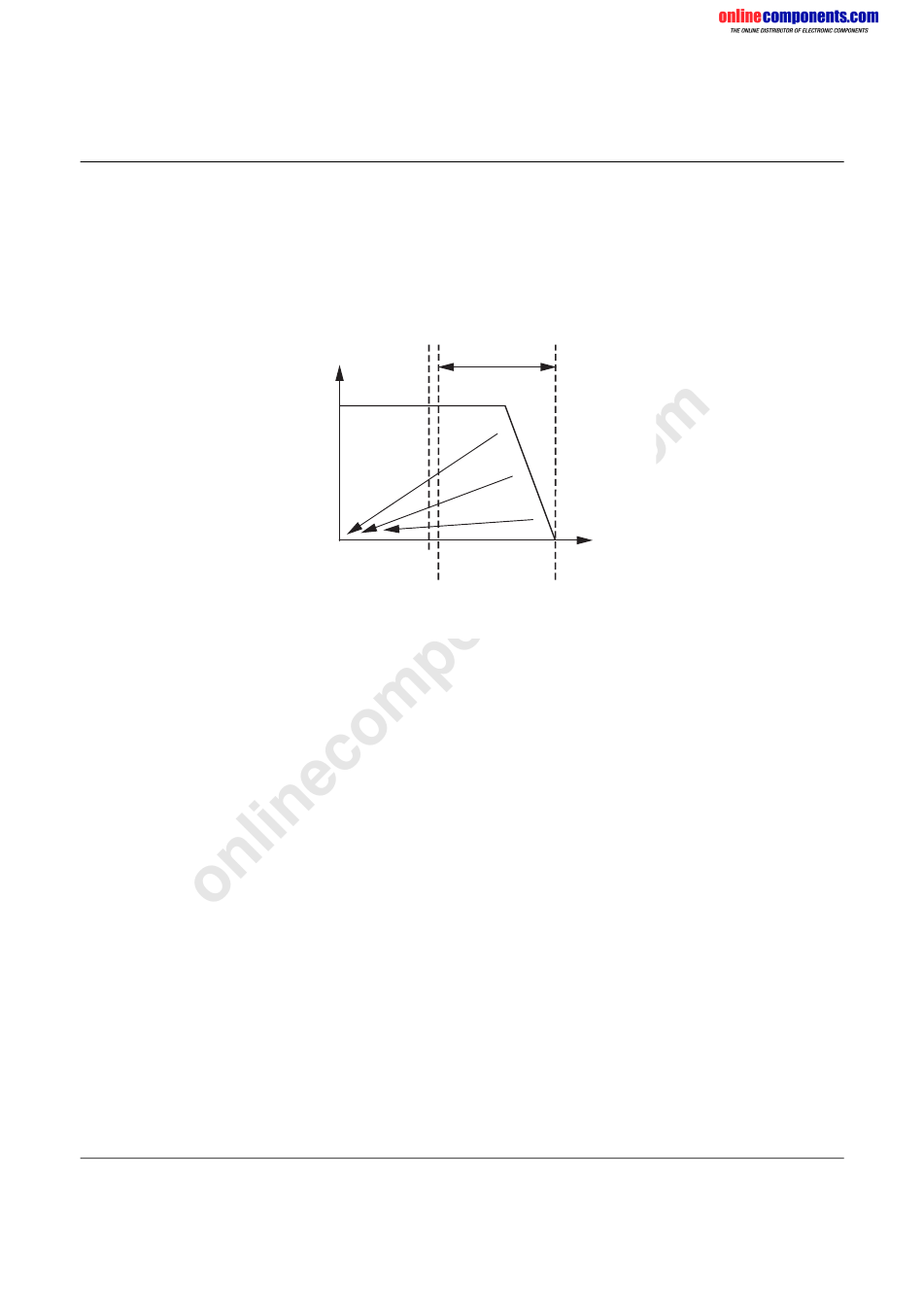

Bild 3-26
Fold-Back-Kennlinie
Nach ca. einer Sekunde versucht das Gerät erneut, den angeschlossenen Verbraucher zu
starten. Dieser Vorgang wiederholt sich so lange, bis die Überlast behoben oder der Kurz-
schluss beseitigt ist.
Tritt bei schwierigen Lasten bedingt durch den hohen Einschaltstrom während des Ein-
schaltens eine Überlast auf, startet die Stromversorgung den Verbraucher nicht. Schalten
diese Geräte bei Kurzschluss zu schnell ab, werden sekundärseitige Sicherungen nicht
ausgelöst. Der fehlerhafte Strompfad kann nicht von der restlichen Anlage getrennt wer-
den. Als Folge fällt dadurch die gesamte Anlage aus.
Überstrom-
bereich
I [A]
out
5598D017
5598_de_03
