Sperrwandler mit zwei Leistungstransistoren
Für Leistungen zwischen 200 W und 1000 W werden Sperrwandler mit zwei Leistungs-
transistoren eingesetzt, die parallel angesteuert werden. Das Funktionsprinzip dieses
Sperrwandlers ist dem bereits vorgestellten Grundprinzip sehr ähnlich.
Im Primärkreis werden mit den zwei Leistungsschaltern zwei Dioden erforderlich, der Se-
kundärkreis ist gegenüber dem Grundprinzip des Sperrwandlers unverändert.
Durch den Einsatz der zwei Leistungsschalter und Dioden halbiert sich die Sperrspannung
U
pro Leistungsschalter. Dadurch können kleinere, verlustärmere Leistungsschalter ein-
sp
gesetzt werden.
S1
U
Sp
U
St
D2
C1
S2

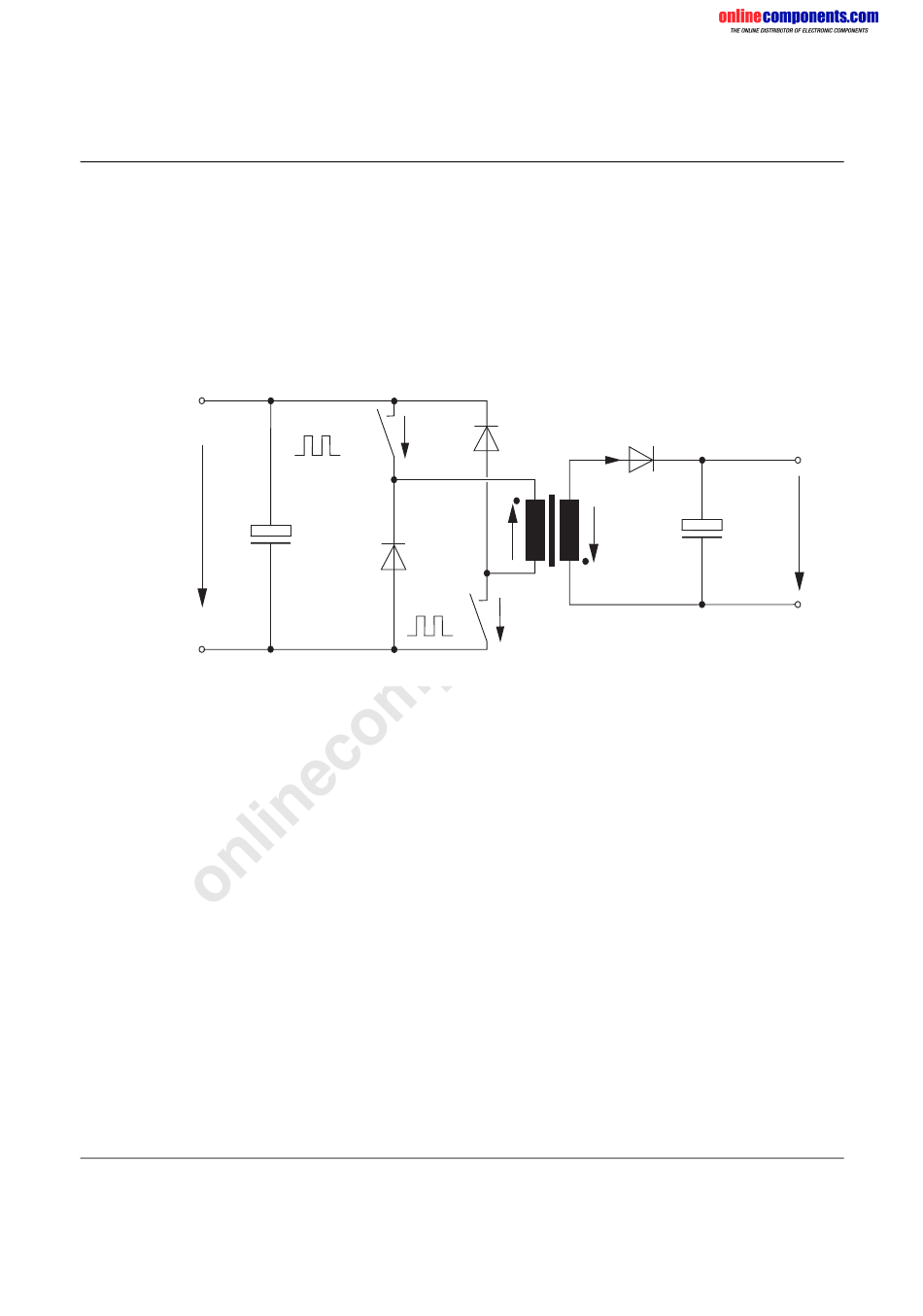

Bild 2-15
Sperrwandler mit zwei Transistoren
