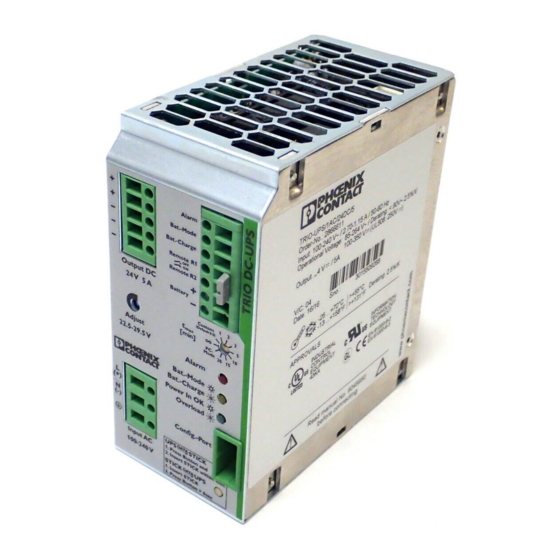

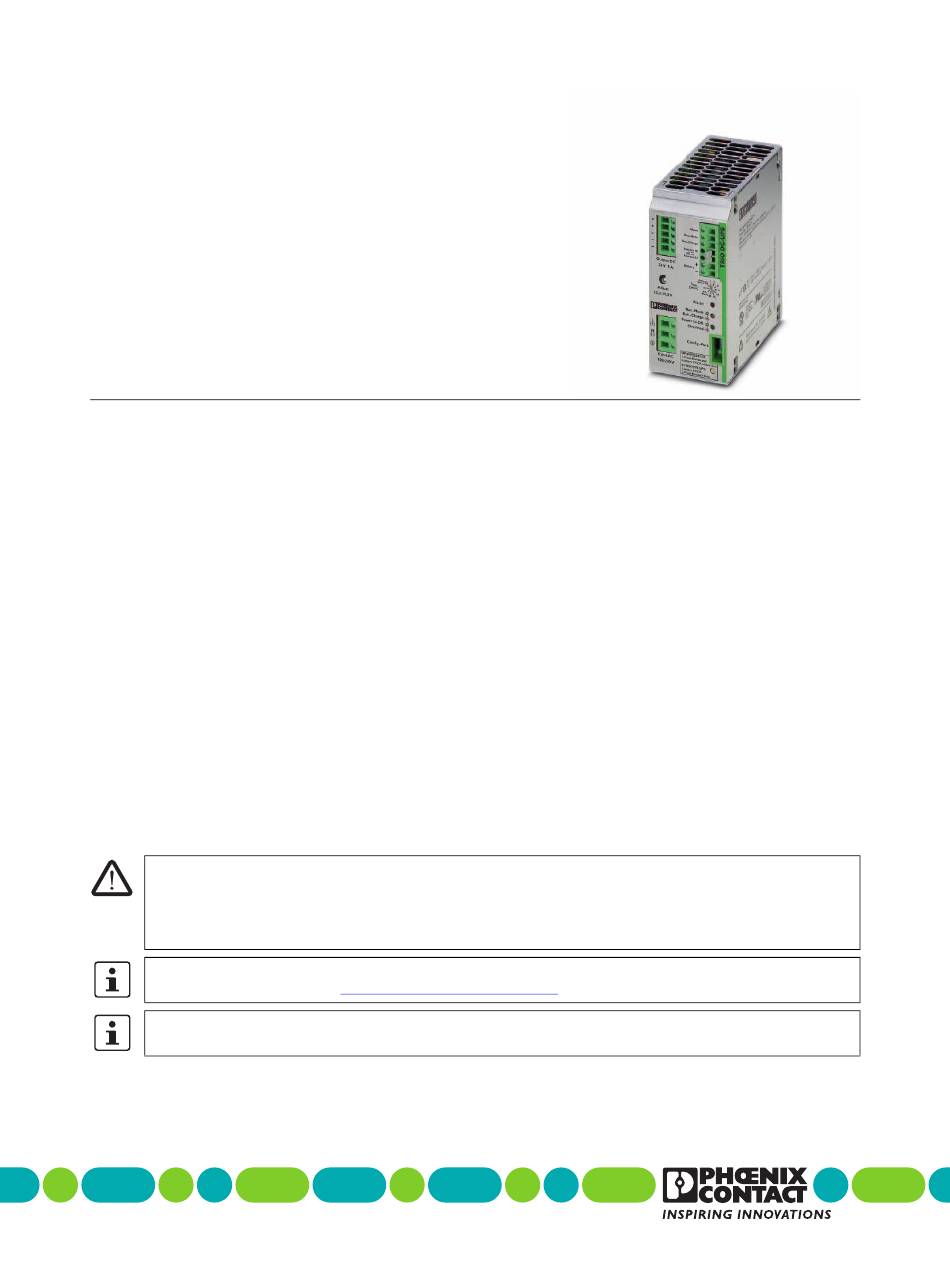

TRIO-UPS/1AC/24DC/5
Unterbrechungsfreie Stromversorgung mit
integriertem Netzteil
INTERFACE
Datenblatt
104103_de_00
1
Beschreibung
Die TRIO-UPS/1AC/24DC/5 stellt sowohl bei einwandfrei-
em AC-Versorgungsnetz als auch bei Netzstörung eine un-
terbrechungsfreie 24 V-Gleichspannung bei einem maxi-
malen Laststrom von bis zu 5 A zur Verfügung.
Sie eignet sich speziell für die Versorgung von Industrie-
PCs (IPC).
Die Stromversorgung sowie die elektronische Umschaltein-
heit sind in einem gemeinsamen Gehäuse untergebracht.
Bei Ausfall der Versorgungsspannung wird unterbre-
chungsfrei in den Pufferbetrieb umgeschaltet. In dieser Be-
triebsart ist die Ausgangsspannung direkt von der Batterie-
spannung abhängig. Der IPC arbeitet bei einem
Spannungseinbruch ohne Unterbrechung weiter und erhöht
somit die Anlagenverfügbarkeit. Ein unkontrolliertes Herun-
terfahren.
Die TRIO-UPS/1AC/24DC/5 ist mit einem Service-PC und
der Konfigurations- und Management-Software UPS-CONF
via IFS-USB-PROG-ADAPTER parametrierbar.
GEFAHR
Niemals bei anliegender Spannung arbeiten!
Im Gerät befinden sich Bauelemente mit lebensgefährlicher Spannung und hoher gespeicherter Energie!
Je nach Umgebungstemperatur und Belastung kann das Gehäuse sehr heiß werden!
Stellen Sie sicher, dass Sie immer mit der aktuellen Dokumentation arbeiten.
Diese steht unter der Adresse
Dieses Datenblatt gilt für alle im Kapitel „Bestelldaten" auf Seite 3 aufgelisteten Produkte.
© PHOENIX CONTACT - 2009.09.01
Für den komfortablen Parametertransfer zwischen ver-
schiedenen TRIO-UPS-Geräten ist der optional erhältliche
Konfigurationsstick IFS-CONFSTICK vorgesehen.
Merkmale
–
Platzsparend
TRIO-UPS vereint Stromversorgung und elektronische
Umschalteinheit im selben Gehäuse
–
Flexibel
Akkumodul mit 1.3, 3.4, 7.2 oder 12 Ah
–
Autark
Bei Ausfällen des AC-Netzes arbeitet der Industrie-PC
ohne Unterbrechung weiter
–
Zeitsparend
Bei Rückkehr der Versorgungsspannung startet der In-
dustrie-PC automatisch
–
Parametrierbar
Mit dem PC oder Konfigurationsstick
www.phoenixcontact.de/download
zum Download bereit.
