Zuverlässiger Schutz wird durch die sekundärseitige Erdung der Kleinspannung nach PE
an definierter Stelle erreicht. Idealerweise wird, wie in Bild 2-5 gezeigt, die sekundärseitige
Erdung direkt an der Ausgangsklemme der Stromversorgung ausgeführt. Wird auf diese
Weise der erste Erdschluss bewusst und an definierter Stelle erzeugt, verursacht jeder
weitere ungewollte Erdschluss unweigerlich im kritischen Bereich zwischen Sicherung und
Verbraucher den Kurzschluss der Ausgangsspannung. Dadurch wird die sekundärseitige
Sicherung ausgelöst und der fehlerhafte Bereich der elektrischen Anlage sofort abgeschal-
tet. Dies schützt zuverlässig Mensch und Maschine.
Si

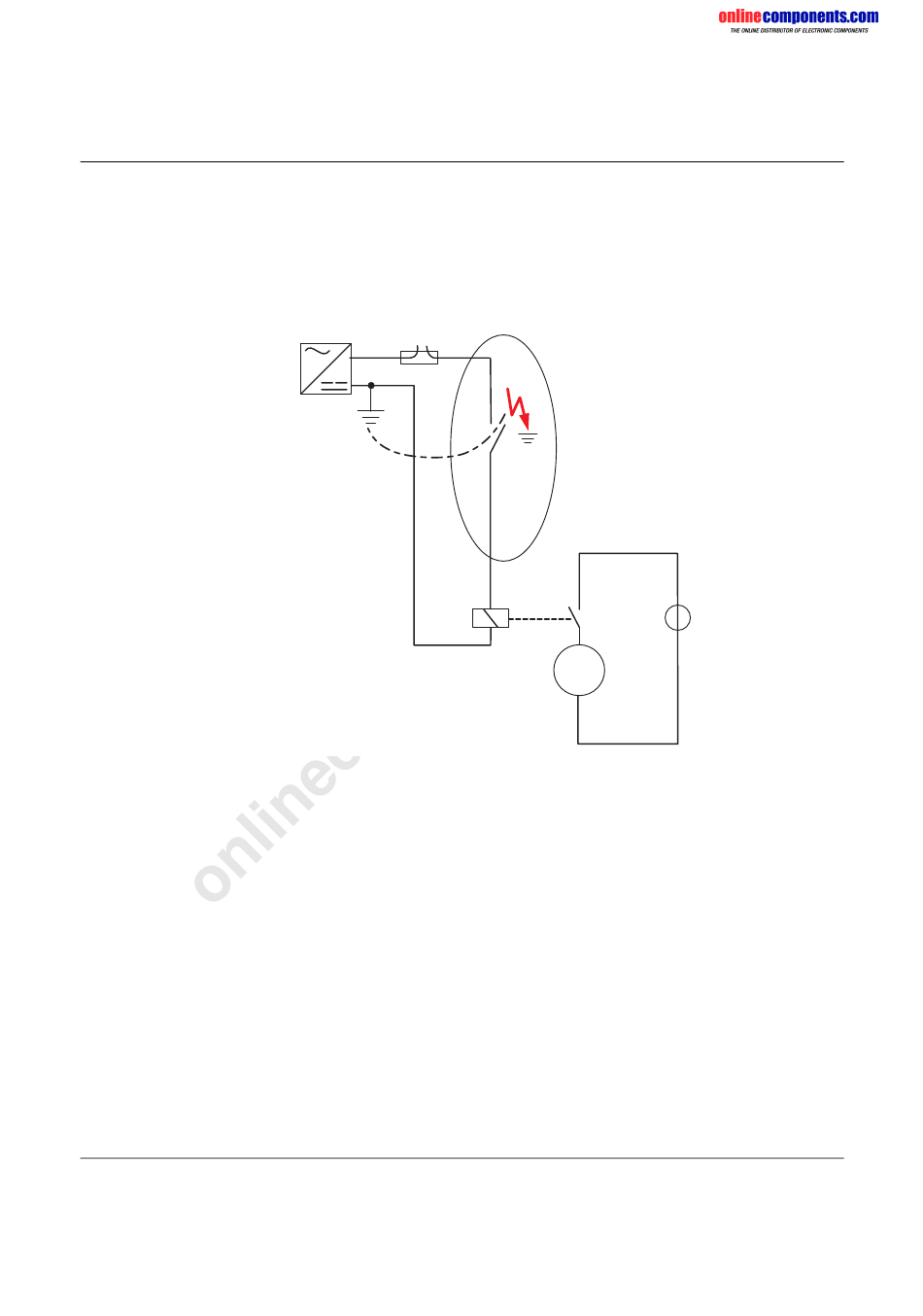

Bild 2-5
Mit sekundärseitiger Erdung
Erdschluss
kritischer Bereich
M
STOP!
230 V
AC
5598D409
5598_de_03
