2.2
Elektrischer Aufbau
Bei Stromversorgungen unterscheidet man zwischen Eingangs- und Ausgangsgrößen.

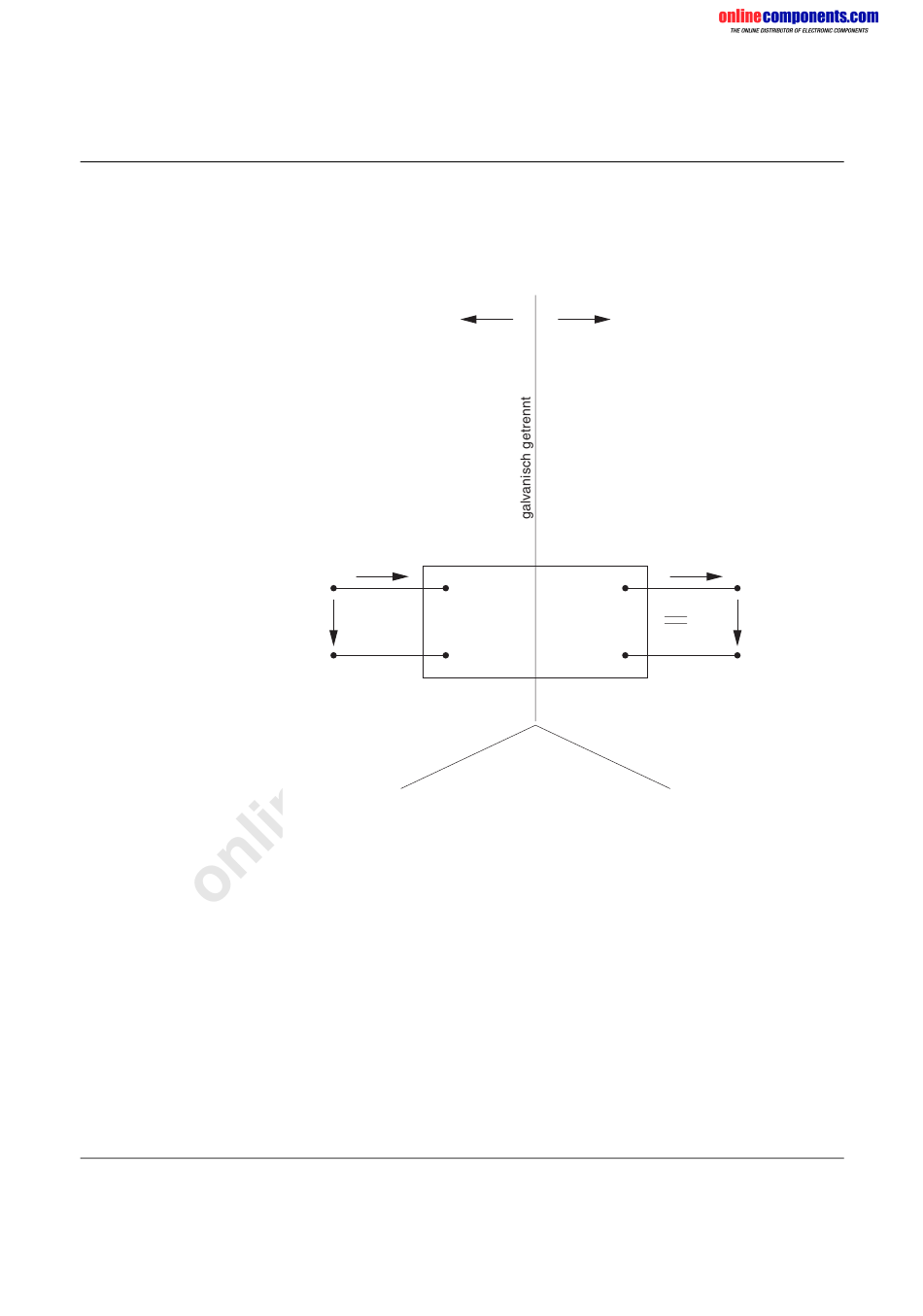

Um Missverständnissen vorzubeugen, werden diese Größen in Bild 2-3 dargestellt.
Eingang
Eingangsspannung
Frequenz
Einschaltstrom
Stromaufnahme
Eingangssicherung
Leistungsfaktor
Netzausfallüberbrückung
Oberwellenfilter
PFC
Primärseitige Erdung
I
e
+
U
~ AC
e
-
Bild 2-3
Zuordnung technischer Daten
Der elektrische Aufbau einer Stromversorgung entscheidet über deren Betriebssicherheit,
Verfügbarkeit und über den gewährleisteten Personenschutz. Dabei ist die Einhaltung aller
sicherheitstechnischen Parameter von entscheidender Bedeutung.
Ausgang
Ausgangsspannung
Ausgangsstrom
Ausgangssicherung
Anlaufverzögerung
Regelabweichung
Anstiegszeit
Restwelligkeit
Reversspannung
Sekundärseitige Erdung
+
-
Klima
Umgebungstemperatur
Luftfeuchtigkeit
Aufstellhöhe
Vibration
Schock
I
a
DC
U
a
