Oberwellen
Als unerwünschter Nebeneffekt werden Oberwellen durch jede Stromversorgung produ-
ziert, die zur Versorgung von elektrischen Verbrauchern eine (Netz)-Wechselspannung in
ein Gleichspannung wandelt. Das Wirkprinzip der verwendeten Stromversorgung ist für
die Entstehung von Oberwellen nicht relevant.
Ohne geeignete Begrenzungsmaßnahmen werden Oberwellen, die von Gleichrichtern mit
nachgeschalteten Glättungskondensatoren oder primär getakteten Schaltnetzteilen er-
zeugt werden, ins elektrische Versorgungsnetz zurückgekoppelt. Sensible elektronische
Verbraucher werden dadurch empfindlich gestört. Durch Oberwellenströme steigt die Leis-
tungsaufnahme der Verbraucher. Leitungsquerschnitte müssten unnötigerweise größer di-
mensioniert werden.
Ursache für die Entstehung von Oberwellen ist ein pulsförmiger Strom, der durch die
Stromaufnahme von Gleichrichtern mit nachgeschalteten Kapazitäten oder primär getak-
teten Netzteilen entsteht.

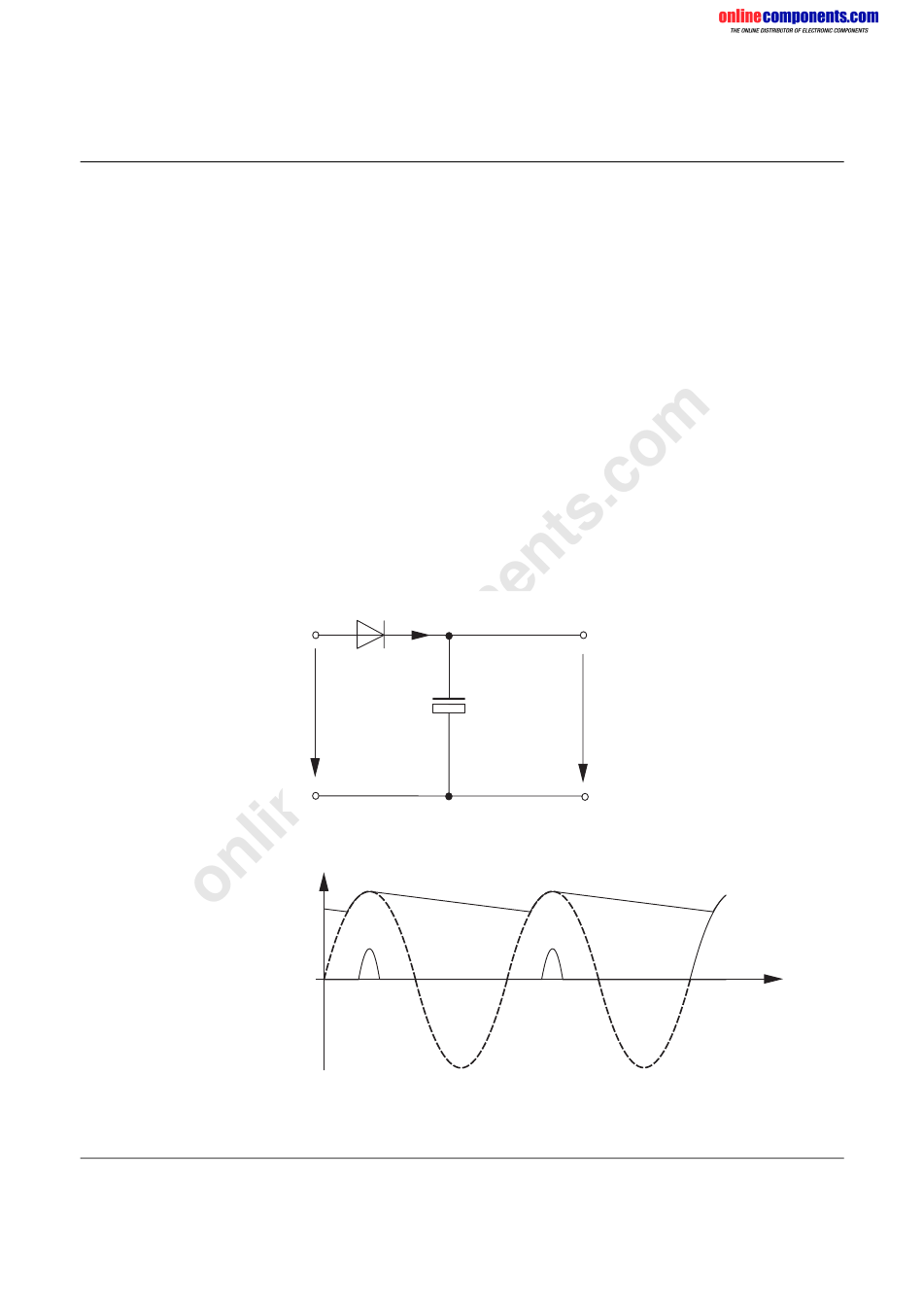

Bild 3-33 zeigt einen einfachen Gleichrichter mit Diode D1 und Kapazität C1. Der zeitliche
Verlauf von Spannung und Strom wird in Bild 3-34 illustriert. Die Wechselspannung U
wird von der Diode D1 gleichgerichtet und durch die Kapazität C1 geglättet. Der pulsför-
mige Strom I
entsteht beim Nachladen der Kapazität C1 mit einer positiven Halbwelle der
in
Eingangsspannung U
. Das Nachladen erfolgt immer dann, wenn die Versorgungsspan-
in
nung U
größer als die Spannung U
in
D1
I
in
U
in
Bild 3-33
Gleichrichter mit Diode und Kapazität
U, I
I
in
U
in
Bild 3-34
Zeitlicher Verlauf von Spannung und Strom
Wissenswertes aus der Praxis
über der Kapazität C1 ist.
C
+
U
C1
c
-
U
c
in
5598D311
t
5598D312
3-47
