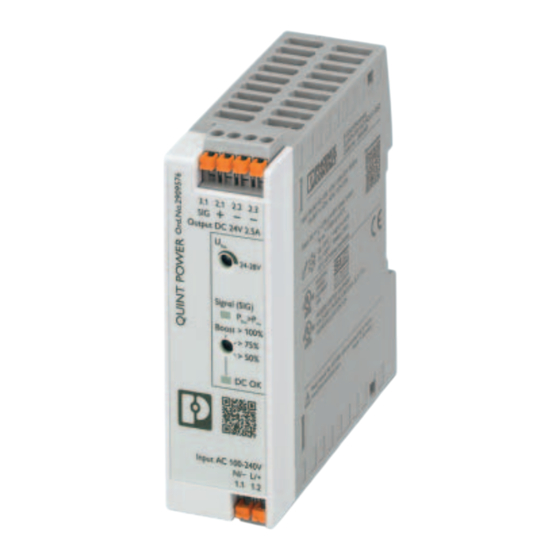

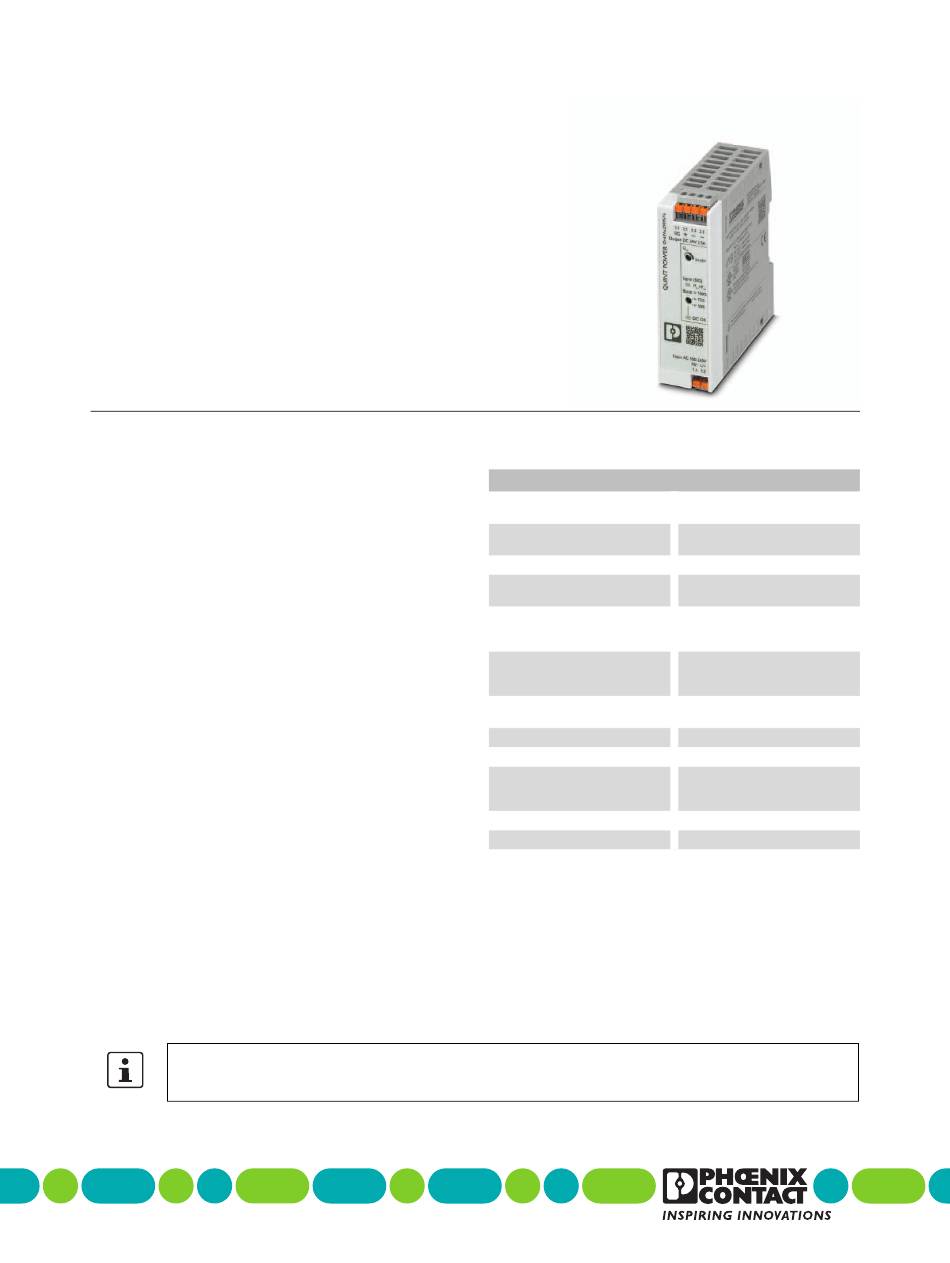

QUINT4-PS/1AC/24DC/2.5/PT
Stromversorgung
Datenblatt
108315_de_00
1

Beschreibung

Mit kleinster Baugröße bieten QUINT POWER Stromversor-
gungen im Leistungsbereich unter 100 Watt höchste Anla-
genverfügbarkeit.
Leistungsstark
Statischer Boost bis 125 % (P
Dynamischer Boost bis 200 % (P
Platzsparend
Schmale Bauform
Flache Bauform für 120 mm-Schaltkästen
Präventiv
Funktionsüberwachung durch einstellbare Signalisie-
rung der Leistungsschwellen oder der Ausgangsspan-
nung
Flexible Anschlusstechnik
Bewährter Schraubanschluss
Schneller Push-in-Anschluss
Langlebig
Wirkungsgrad bis zu 92 %
Geringe Verlustleistung
Alle technischen Angaben sind Nennangaben und beziehen sich auf eine Raumtemperatur von 25 °C und
70% relative Luftfeuchtigkeit bei 100 m über NN.
© PHOENIX CONTACT
) dauerhaft
N
) für 5 s
N
2017-12-12
Technische Daten (Kurzform)
Eingangsspannungsbereich
Netzausfallüberbrückung
Nennausgangsspannung (U
)
N
Einstellbereich der Ausgangsspan-
nung (U
)
Set
Nennausgangsstrom (I
)
N
Statischer Boost (I
)
Stat.Boost
Dynamischer Boost (I
)
Dyn.Boost
Ausgangsleistung (P
)
N
Ausgangsleistung (P
)
Stat. Boost
Ausgangsleistung (P
)
Dyn. Boost
Wirkungsgrad
Restwelligkeit
MTBF (IEC 61709, SN 29500)
Umgebungstemperatur (Betrieb)
Abmessungen B / H / T
Gewicht
100 V AC ... 240 V AC -15 % ...
+10 %
> 54 ms (120 V AC)
> 54 ms (230 V AC)
24 V DC
24 V DC ... 28 V DC
2,5 A
3,125 A (permanent bis 40 °C)
5 A (abrufbar bis 60 °C für 5 s)
60 W
75 W
120 W
typ. 91,9 % (120 V AC)
typ. 92,6 % (230 V AC)
< 40 mV
SS
> 734000 h (40 °C)
-25 °C ... 70 °C
-40 °C (Startup type tested)
> 60 °C Derating: 2,5 %/K
32 mm / 106 mm / 90 mm
0,244 kg
