Phoenix Contact QUINT-PS-100-240AC/24DC/10/EX Bedienungsanleitung

Stromversorgung 1-phasig, primär getaktet
für den explosionsgefährdeten Bereich

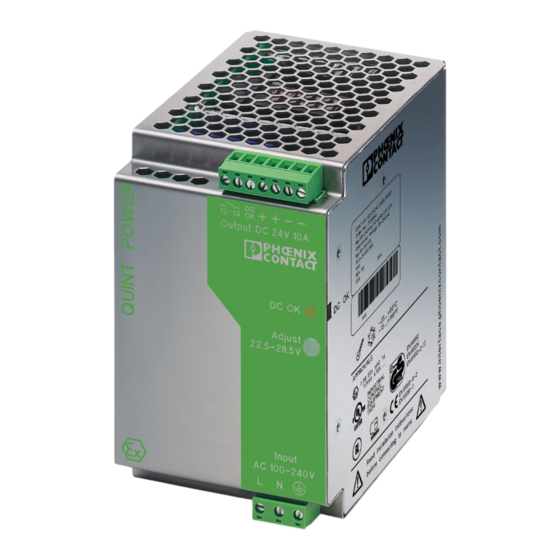

QUINT-PS-100-240AC/24DC/10/EX
QUINT POWER bietet Ihnen:
• Präventive Funktionsüberwachung durch profes-
sionelle Signalisierung
• Weltweiten Einsatz durch Weitbereichseingang
• Hohe Betriebssicherheit auch an schwierigen glo-
balen Netzen
• Zuverlässiges Starten schwieriger Lasten durch
POWER BOOST
Die Zuverlässigkeit einer Stromversorgung entschei-
det über die Verfügbarkeit einzelner Komponenten ei-
ner Anlage und darüber, ob komplexe Systeme sicher
funktionieren.
Die Globalisierung der Märkte erhöht die Anforde-
rungen an die Stromversorgung. Erforderlich werden
Weitbereichseingang und hohe Verfügbarkeit.
Diese Anforderungen erfüllt QUINT POWER der
2. Generation.
1. Kurzbeschreibung
QUINT POWER ist die universelle 24-V-Versorgung
von 60 – 960 Watt. Bei einer geregelten, einstellbaren
Ausgangsspannung von 22,5 – 28,5 V DC stehen Aus-
gangsströme von 2,5; 5; 10; 20; 30 und 40 A zur Verfü-
gung. Für den Einsatz in explosionsgefährdeten
Bereichen der Zone 2, stehen Ausgangsströme von
5 A und 10 A zur Verfügung.
Aufgebaut als Primärschaltregler arbeiten die Geräte
mit einem hohen Wirkungsgrad, so dass die Verlust-
wärme auf ein Minimum begrenzt wird.
Die hohe Betriebssicherheit ist auch an schwierigen
globalen Netzen zuverlässig gewährleistet. QUINT
POWER funktioniert auch dort, wo mit statischen
Spannungseinbrüchen, transienten Ausfällen der Ver-
sorgungsspannung oder Phasenausfall gerechnet
werden muss.
Großzügig dimensionierte Kondensatoren garantie-
ren eine Netzausfallüberbrückung von mehr als 20 ms
unter Volllast. Alle dreiphasigen QUINT POWER stel-
len auch bei dauerhaftem Ausfall einer Phase die volle
Ausgangsleistung zur Verfügung.
Ein zuverlässiges Starten schwieriger Lasten wird
durch eine Leistungsreserve von bis zu 50% – den PO-
WER BOOST – sichergestellt.
Eine präventive Funktionsüberwachung diagnosti-
ziert einen unzulässigen Betriebszustand und mini-
miert Stillstandzeiten Ihrer Anlage. Zur Fernüber-
wachung dieses Zustandes steht ein aktiver Transistor-
schaltausgang und ein potenzialfreier Relaiskontakt
zur Verfügung.
Dieses Signal informiert nicht nur über die Gerätefunk-
Headquarters: © Phoenix Contact GmbH & Co. KG • Flachsmarktstraße 8 • 32825 Blomberg • Germany
Phone +49-(0) 52 35-3-00 • Fax +49-(0) 52 35-3-4 12 00 • www.phoenixcontact.com
Local Contact: www.phoenixcontact.com/salesnetwork
tion, sondern meldet bereits frühzeitig eine System-
überlastung.
2. Einsatzgebiet
Die Stromversorgung entspricht der Norm EN 50021
und darf innerhalb des explosionsgefährdeten Be-
reichs montiert werden, in denen Betiebsmittel der Ka-
tegorie 3 erforderlich sind.
Die Stromversorgung ist geeignet für den Einsatz in
Class I, Division 2, Groups A, B, C, D.
Der weltweite Einsatz wird durch die konsequente
Umsetzung eines Weitbereichseingangs realisiert.
So kann Ihre Gesamtanlage an jedem Fertigungs-
standort der Welt getestet und ohne fehlerbehaftetes
Umschalten der Eingangsspannung an jedem Ort der
Welt ausgeliefert werden. Das spart Kosten für die La-
gerhaltung und reduziert den logistischen Aufwand.
Ein internationales Zulassungspaket inklusive CB-
Scheme, UL 60950 für Einrichtungen der Informations-
technik und UL 508 für industrielle Regeleinrichtungen
geben den Weg frei für den weltweiten Einsatz.
Das sichere Funktionieren unter extremen Bedin-
gungen wird durch die Zulassung der kompletten Pro-
duktreihe beim Germanischen Lloyd unterstrichen.
