SYS POWER SUPPLY UM
3-44
PHOENIX CONTACT

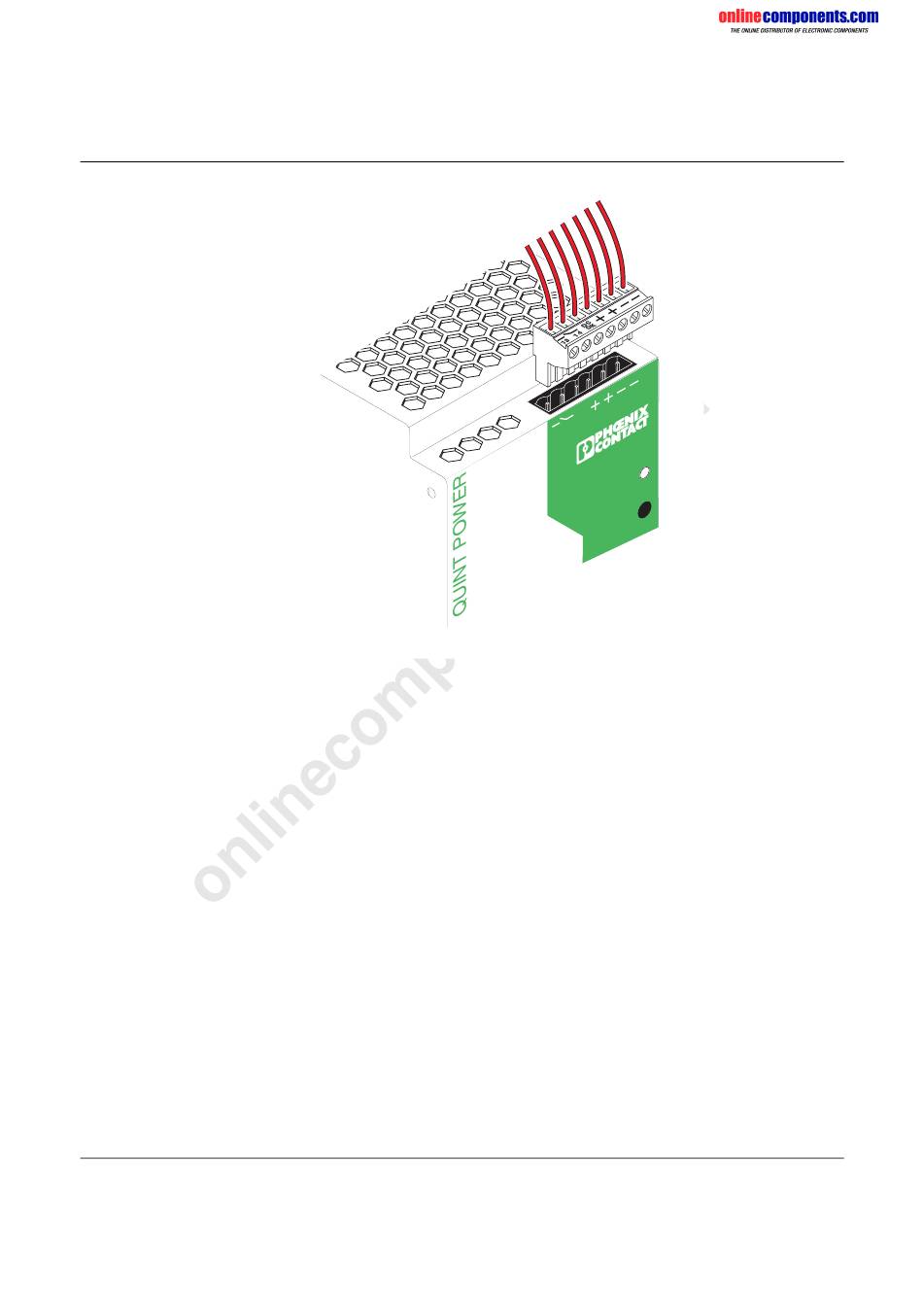

Bild 3-30
Sekundäranschluss mit COMBICON
Bei diesen Steckersystemen werden die Zuleitungen bei der Erstmontage im Stecker ver-
schraubt. Im Bedarfsfall kann der Stecker werkzeuglos von der Stromversorgung abge-
trennt werden. Das Abziehen des Steckers darf nicht unter Spannung erfolgen. Alle
COMBICON-Stecker sind bereits bei der Geräteauslieferung beschriftet.
Bei allen Geräten mit COMBICON ist ein Vertauschen der Eingangs- und Ausgangsste-
cker ausgeschlossen. Die COMBICON-Stecker von MINI POWER sind so codiert, dass
ein Vertauschen der sekundärseitigen Stecker von Stromversorgungen mit verschiedenen
Ausgangsspannungen ausgeschlossen ist.
Alle QUINT POWER mit Ausgangsströmen ab 20 A und STEP POWER sind mit Printklem-
men ausgestattet.
A
A
1 0
1 0
V
V
2 4
2 4
D C
D C
O K
D C
D C
1 4
u t
u t
1 3
t p
t p
O u
O u
O K
D C
t
j u s
A d
, 5 V
2 8
, 5 -
2 2
5598C402
5598_de_03
