SYS POWER SUPPLY UM
Geräteabgleich
Output 24 V DC
DC
13
14
OK
3-2
PHOENIX CONTACT
1.
Stromversorgung 1 ist in Betrieb und befindet sich im Leerlauf. Über das Potentiome-
ter wird mit Hilfe des Voltmeters die gewünschte Ausgangsspannung eingestellt (sie-
he Bild 3-1).

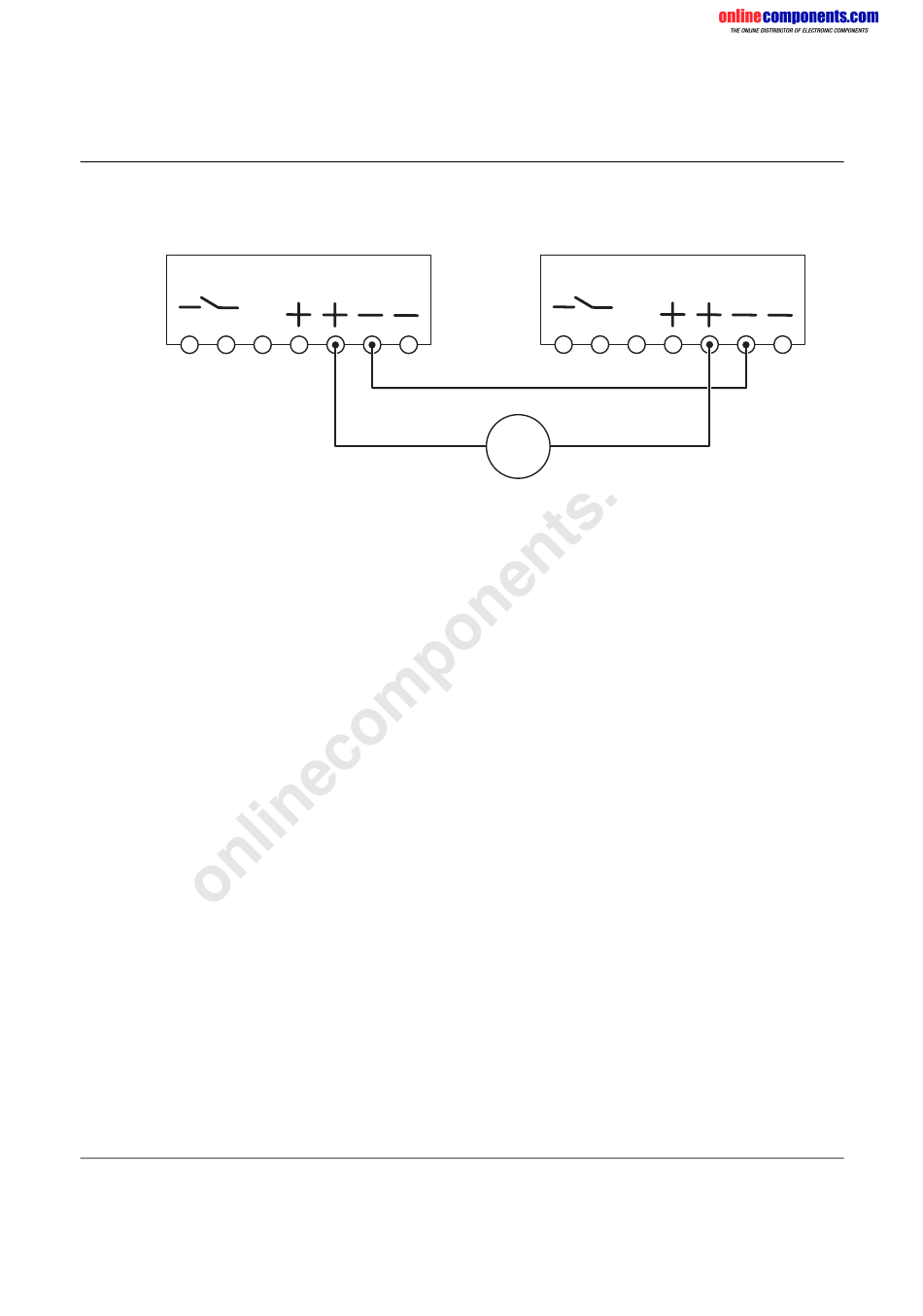

Bild 3-2
Spannungsabgleich (2. Schritt)
2.
Beide Stromversorgungen und das Voltmeter werden gemäß Bild 3-2 miteinander ver-
schaltet. Beide Stromversorgungen sind in Betrieb und befinden sich im Leerlauf. Der
Abgleich beider Stromversorgungen erfolgt nun über eine Differenz-
spannungsmessung. Dazu wird die Ausgangsspannung von Stromversorgung 2 mit
Hilfe des Potentiometer solange verstellt, bis das Voltmeter keine Spannung mehr
misst. Beide Ausgangsspannungen sind exakt eingestellt, wenn die Spannungsdiffe-
renz zwischen beiden Stromversorgungen 0 V beträgt. Je geringer die Spannungsdif-
ferenz der Stromversorgungen 1 und 2 ist, desto symmetrischer ist die Aufteilung des
Gesamtstroms auf die zwei Einzelgeräte.
Output 24 V DC
DC
13
14
OK
V
5598D008
5598_de_03
