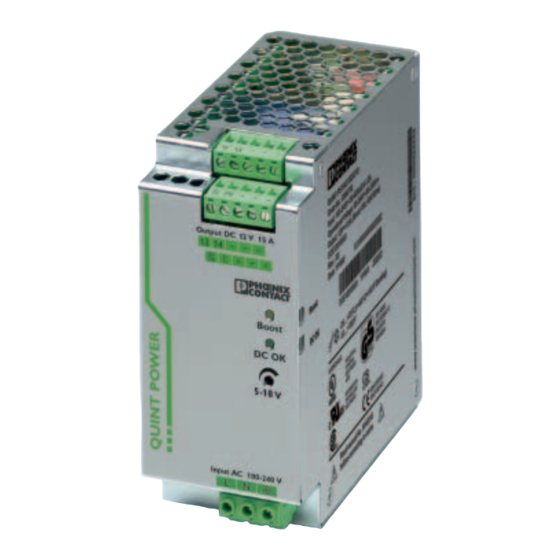

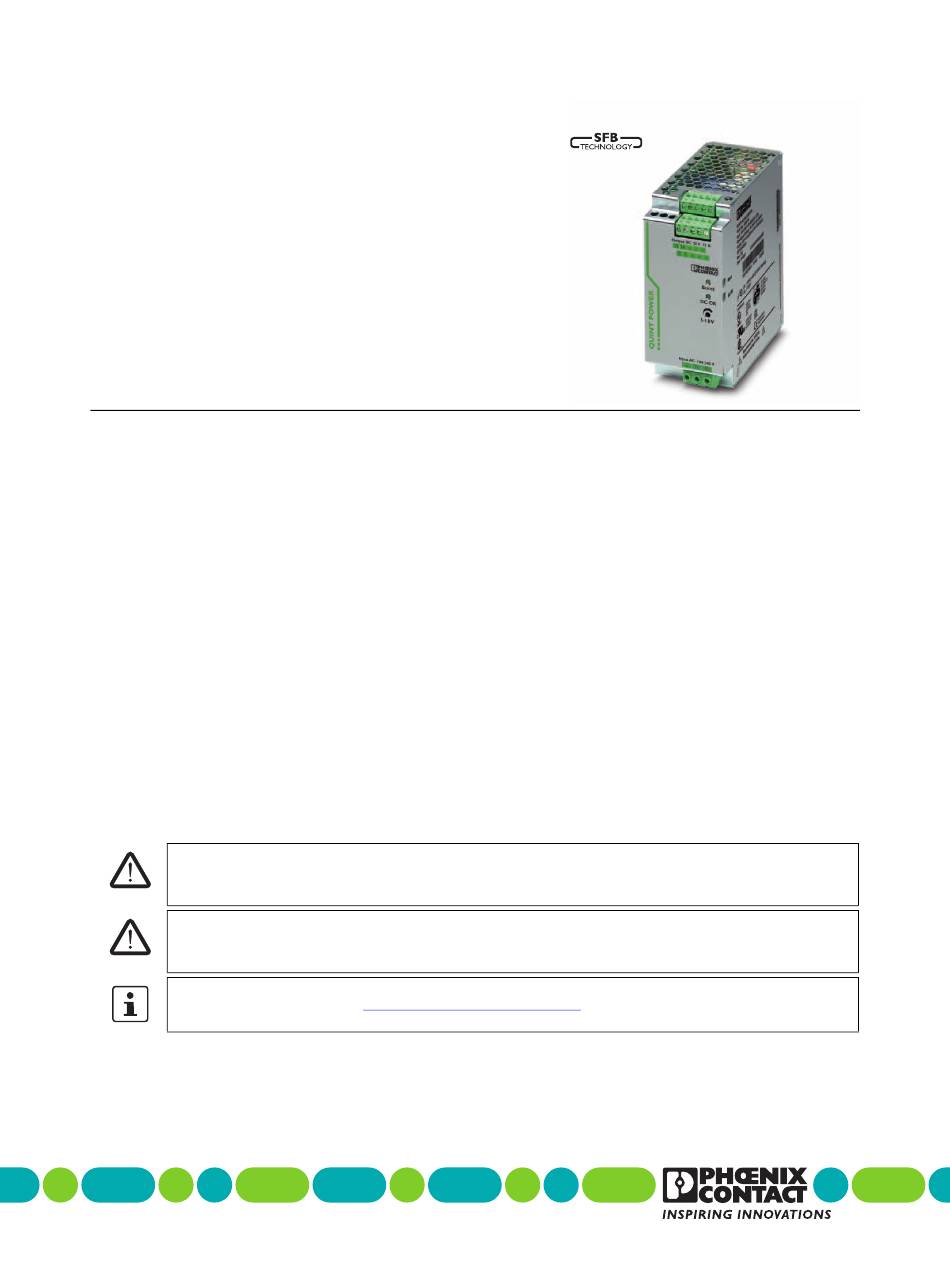

QUINT-PS/ 1AC/12DC/15
Primär getaktete Stromversorgung mit SFB-Techno-
logy, 1AC, Ausgangsstrom 15 A
INTERFACE
Datenblatt
103382_de_01
1
Beschreibung
QUINT POWER-Stromversorgungen – Höchste Anlagenver-
fügbarkeit durch SFB-Technology
Kompakte Stromversorgungen der neuen QUINT POWER-
Generation maximieren die Verfügbarkeit Ihrer Anlage. Mit
der SFB-Technology (Selective Fusebreaking Technology),
dem 6-fachen Nennstrom für 12 ms, lassen sich erstmalig
auch Standard-Leitungsschutzschalter zuverlässig und
schnell auslösen. Fehlerhafte Strompfade werden selektiv
abgeschaltet, der Fehler wird eingegrenzt und wichtige Anla-
genteile bleiben in Betrieb. Eine umfassende Diagnose er-
folgt durch ständige Überwachung von Ausgangsspannung
und -strom. Diese präventive Funktionsüberwachung visuali-
siert kritische Betriebszustände und meldet sie der Steue-
rung, bevor Fehler auftreten.
EXPLOSIONSGEFAHR
Betriebsmittel nur entfernen, wenn es sich im spannungslosen Zustand und im nicht explosionsgefährdeten
Bereich befindet!
GEFAHR
Im Gerät befinden sich Bauelemente mit lebensgefährlicher Spannung und hoher gespeicherter Energie!
Niemals bei anliegender Spannung arbeiten!
Stellen Sie sicher, dass Sie immer mit der aktuellen Dokumentation arbeiten.
Diese steht unter der Adresse
© PHOENIX CONTACT - 03/2009
Merkmale
–
Schnelles Auslösen von Standard-Leitungsschutzschal-
tern mit dynamischer Leistungsreserve SFB-Technology
–
Zuverlässiges Starten schwieriger Lasten mit statischer
Leistungsreserve POWER BOOST
–
Präventive Funktionsüberwachung
–
Weltweit einsetzbar
–
Hohe Betriebssicherheit durch hohe MTBF > 500.000 h,
lange Netzausfallüberbrückungszeiten > 20 ms, hohe
Spannungsfestigkeit bis 300 V AC
www.phoenixcontact.de/download
zum Download bereit.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Phoenix Contact QUINT-PS/ 1AC/12DC/15
Inhaltszusammenfassung für Phoenix Contact QUINT-PS/ 1AC/12DC/15
-
Seite 1: Beschreibung
QUINT-PS/ 1AC/12DC/15 Primär getaktete Stromversorgung mit SFB-Techno- logy, 1AC, Ausgangsstrom 15 A INTERFACE Datenblatt 103382_de_01 © PHOENIX CONTACT - 03/2009 Beschreibung Merkmale QUINT POWER-Stromversorgungen – Höchste Anlagenver- – Schnelles Auslösen von Standard-Leitungsschutzschal- fügbarkeit durch SFB-Technology tern mit dynamischer Leistungsreserve SFB-Technology Kompakte Stromversorgungen der neuen QUINT POWER- –... -
Seite 2: Inhaltsverzeichnis
QUINT-PS/ 1AC/12DC/15 Inhaltsverzeichnis Beschreibung ..........................Inhaltsverzeichnis........................Bestelldaten ..........................Technische Daten ........................Aufbau............................Blockschaltbild ..........................Sicherheitshinweise ........................Installation ........................... Einbaulage ..........................10 Montage auf Tragschiene......................Schmale Einbaulage ..............................9 Flache Einbaulage ..............................9 11 Anschluss an verschiedene Systeme..................12 Eingang ............................. Absicherung der Primärseite............................10 Empfohlene Vorsicherung zum Leitungsschutz .......................10... -
Seite 3: Bestelldaten
QUINT-PS/ 1AC/12DC/15 Bestelldaten Beschreibung Art.-Nr. Primär getaktete Stromversorgung mit SFB-Technology, 1AC, Ausgangs- QUINT-PS/ 1AC/12DC/15 2866718 strom 15 A Zubehör Art.-Nr. Montageadapter für QUINT POWER 10A auf S7-300-Schiene QUINT-PS-ADAPTERS7/2 2938206 Universal-Wandadapter UWA 182/52 2938235 Technische Daten Eingangsdaten Eingangsnennspannungsbereich 100 V AC ... 240 V AC Eingangsspannungsbereich AC 85 V AC ... - Seite 4 QUINT-PS/ 1AC/12DC/15 DC-OK, aktiv Beschreibung des Ausgangs > 0,9 x U : High-Signal Spannung + 5 V DC ... 12 V DC ≤ 20 mA (kurzschlussfest) Strom Statusanzeige LED "DC OK" grün / U < 0,9 x U : LED blinkt...
- Seite 5 QUINT-PS/ 1AC/12DC/15 Normen (Fortsetzung) Begrenzung Netz-Oberschwingungsströme EN 61000-3-2 Gerätesicherheit GS (Geprüfte Sicherheit) Netzvariation (Unterspannung) Semi F47-200 Zertifikat CB-Scheme Zulassungen UL-Zulassungen UL Listed UL 508 UL/C-UL Recognized UL 60950 Konformität zur EMV-Richtlinie 2004/108/EG und zur Niederspannungs-Richtlinie 2006/95/EG Störfestigkeit nach EN 61000-6-2 Entladung statischer Elektrizität...
-
Seite 6: Aufbau
QUINT-PS/ 1AC/12DC/15 Aufbau AC-Eingang DC-Ausgang POWER BOOST-Schaltausgang aktiv DC OK-Schaltausgang aktiv DC OK-Ausgang potenzialfrei Potenziometer 5 V DC ... 18 V DC LED "DC OK" LED "BOOST" t p u Universal-Tragschienenadapter UTA 107/30 Ι < Ι o s t [Nm]... -
Seite 7: Blockschaltbild
QUINT-PS/ 1AC/12DC/15 Blockschaltbild L (+) active N (-) DC OK I < I Sicherheitshinweise EXPLOSIONSGEFAHR Betriebsmittel nur entfernen, wenn es sich im spannungslosen Zustand und im nicht explosionsgefährdeten Bereich befindet! GEFAHR Im Gerät befinden sich Bauelemente mit lebensgefährlicher Spannung und hoher gespeicherter Energie! -
Seite 8: Installation
QUINT-PS/ 1AC/12DC/15 Installation ACHTUNG Um eine ausreichende Konvektion zu gewähr- leisten, empfehlen wir einen Mindestabstand von 5 cm in vertikaler Richtung zu anderen Mo- dulen. Für die bestimmungsgemäße Modulfunktion ist die Einhaltung eines seitlichen Abstands von 5 mm, bei aktiven Bauteilen 15 mm, erforderlich. -
Seite 9: Montage Auf Tragschiene
QUINT-PS/ 1AC/12DC/15 Montage auf Tragschiene Schmale Einbaulage Montage: Setzen Sie das Modul mit der Tragschienenführung an die Oberkante der Tragschiene an und rasten Sie es nach unten ein. Demontage: Ziehen Sie den Schnappriegel mit Hilfe eines Schraubendre- hers auf und hängen Sie das Modul an der Unterkante der Tragschiene aus. -
Seite 10: Anschluss An Verschiedene Systeme
QUINT-PS/ 1AC/12DC/15 Anschluss an verschiedene Systeme TN-S TN-C L2(N) − − − − − − − − Der Anschluss für 100 V AC ... 240 V AC erfolgt über die Schraubverbindungen L, N und PE. Das Gerät kann an 1-phasigen Wechselstromsystemen oder an zwei Außenleitern von Drehstromsystemen (TN-, TT- oder iT-System nach VDE 0100-300/IEC 60364-3) mit Nennspannungen 100 V AC ... -
Seite 11: Ausgang
QUINT-PS/ 1AC/12DC/15 Ausgang VORSICHT Stellen Sie sicher, dass alle Ausgangsleitun- gen dem maximalen Ausgangsstrom entspre- chend dimensioniert oder gesondert abgesichert sind. Die sekundärseitigen Kabel müssen ausreichend große Querschnitte ha- ben, um die Spannungsfälle auf den Leitungen so klein wie möglich zu halten. -
Seite 12: Potenzialfreier Kontakt
QUINT-PS/ 1AC/12DC/15 Potenzialfreier Kontakt Der potenzialfreie Signalkontakt meldet durch Öffnen eine Output 12 V DC Unterschreitung der eingestellten Ausgangsspannung um mehr als 10 %. Es können Signale und ohmsche Lasten bis maximal 30 V und Ströme von maximal 1 A (oder maximal + + - - - 60 V mit maximal 0,5 A) geschaltet werden. -
Seite 13: Funktion
QUINT-PS/ 1AC/12DC/15 Funktion Ausgangskennlinie Die Stromversorgung arbeitet nach der in der Abbildung dar- I < I I > I gestellten U/I-Kennlinie mit der statischen Leistungsreserve POWER BOOST. Bei Umgebungstemperaturen < +40 °C steht I dauerhaft zur Verfügung, bei hö- BOOST U <... -
Seite 14: Parallelbetrieb
Σ = 2 x I − PHOENIX CONTACT GmbH & Co. KG • 32823 Blomberg • Germany • Phone: +49-(0) 5235-3-00 103382_de_01 PHOENIX CONTACT • P.O.Box 4100 • Harrisburg • PA 17111-0100 • USA • Phone: +717-944-1300 www.phoenixcontact.com...
