3.2
Reihenschaltung zur Spannungserhöhung
(48 V DC)
Von den dafür ausgelegten Geräten können zwei Stück zur Spannungsverdopplung in
Reihe geschaltet werden (48 V DC).
Phoenix Contact hat alle Stromversorgungen vom Typ QUINT POWER für Reihenschal-
tung ausgelegt. Zur Reihenschaltung sollten nur Geräte gleicher Leistungsklasse verwen-
det werden. Stromversorgungen vom Typ STEP POWER und MINI POWER können nicht
zur Spannungserhöhung in Reihe geschaltet werden.
PS I
+48 V
PS II

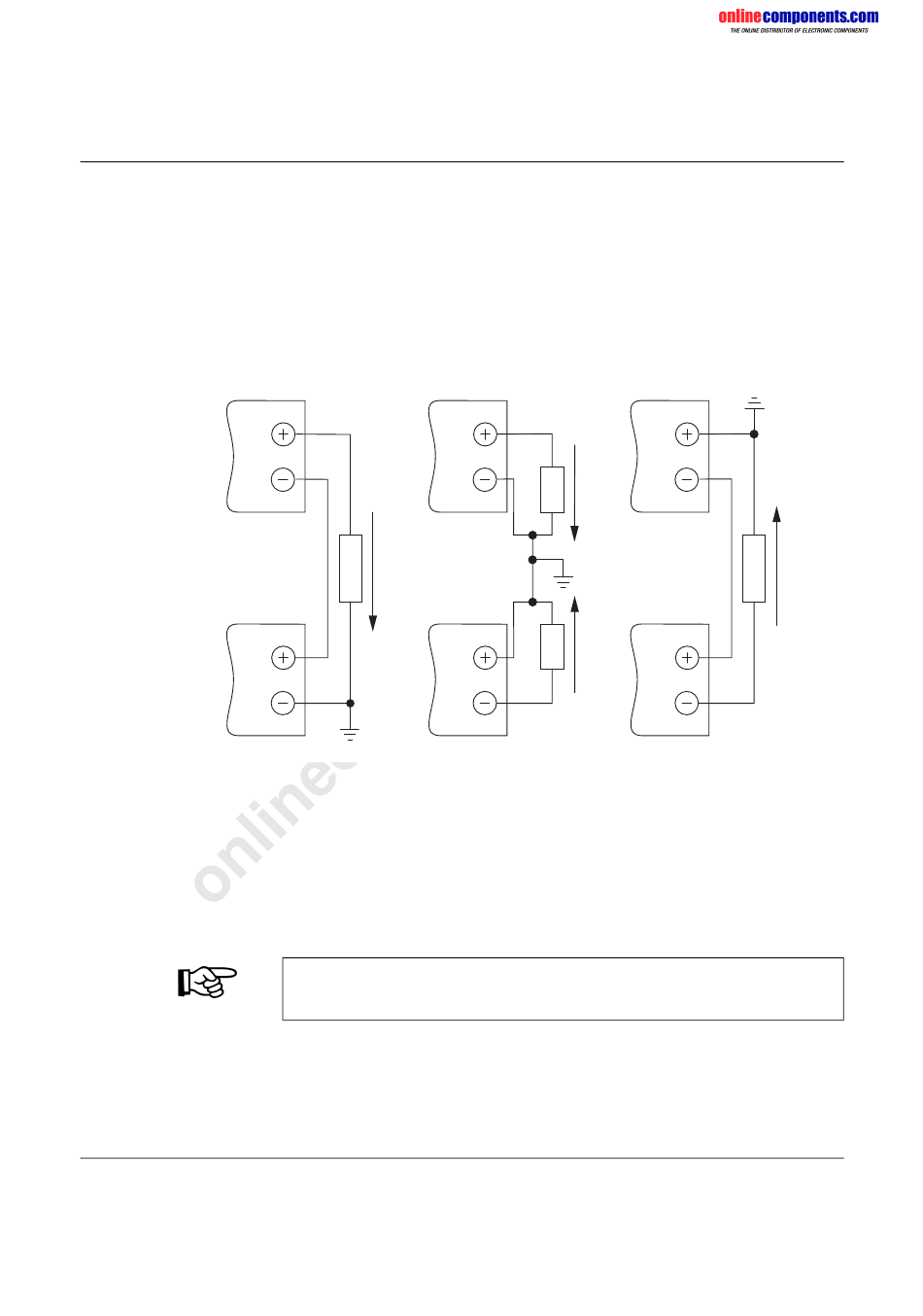

Bild 3-9
Reihenschaltung
Anwendungsgebiete
Die Reihenschaltung von QUINT POWER-Stromversorgungen wird immer dann einge-
setzt, wenn mehr als 24 V DC Ausgangsspannung benötigt werden. Eine Ausgangsspan-
nung von 48 V kann zur Verfügung gestellt werden, wenn zwei 24-V-Stromversorgungen
in Reihe geschaltet werden.
Je nach Festlegung des PE-Anschluss können darüber hinaus Ausgangsspannungen von
±48 V sowie ±24 V Gleichspannung zur Verfügung gestellt werden.
Phoenix Contact bietet Stromversorgungen vom Typ QUINT POWER an, die entspre-
chend Bild 3-9 geschaltet werden können. Für den Schaltungsaufbau sind keine zusätz-
lichen Dioden erforderlich.
Wissenswertes aus der Praxis
PS I
+24 V
-24 V
PS II
PHOENIX CONTACT
-48 V
5598D013
3-11
