Phoenix Contact QUINT-PS-24DC/24DC/10 Kurzbeschreibung

Str omversorgung, primär getaktet
für den universellen Einsatz

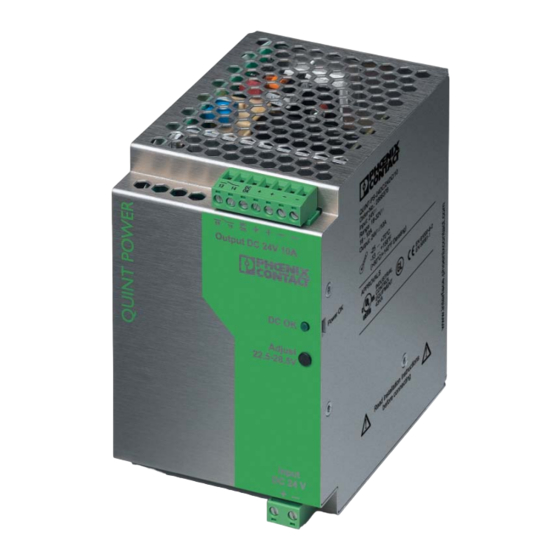

QUINT-PS-24DC/24DC/10
Q UINT POWER bietet Ihnen:
• Präv entive Funktionsüberwachung durch professio-
nelle Signalisierung
• Weltweiter Einsatz mit internationalem Zulassungs-
paket
• Sichere Versorgung aller 24V-Verbraucher an DC-
Netzen
• Flexibler Einsatz aufgrund des weiten Temperaturbe-
reichs
1. Kurzbeschreibung
Der DC-DC-W andler QUINT-PS-24DC/24DC/10
setzt Gleichspannungen von 18-32 V DC in eine ein-
stellbare und geregelte Nennausgangsspannung von
22,5-28,5 V DC um.
Eine präventive Funktionsüberwachung diagnosti-
ziert unzulässige Betriebszustände und minimiert Still-
standszeiten Ihrer Anlage. Zur Fernüberwachung
stehen ein aktiver Transistorschaltausgang und ein po-
tentialfreier Relaiskontakt zur Verfügung. Zusätzliche
Sicherheit bieten die Strombegrenzung bei Kurz-
schluss sowie der Überspannungsschutz.
Ein internationales Zulassungspaket inklusive
UL 60950 für Einrichtungen der Informationstechnik
und UL 508 für industrielle Regeleinrichtungen geben
den Weg frei für den weltweiten Einsatz. Den sicheren
Betrieb auch unter extremen Bedingungen unter-
streicht die Zulassung beim Germanischen Lloyd so-
wie der weite Temperaturbereich von –25-70°C.
Zum Anschluss an einphasige (100 - 240V AC) und
dreiphasige (3x 400 - 500V AC) Wechselstromnetze
bietet die Produktfamilie QUINT POWER primär getak-
tete Stromversorgungen für den universellen Einsatz
bis 960 Watt. Sie basiert auf einer einheitlichen Bau-
form, die einfach auf EN-Tragschienen aufzurasten ist.
Je nach Typ stehen geregelte und einstellbare Aus-
gangsspannungen von 12 V DC, 24V DC oder 48V DC
bei Ausgangsströmen von 2,5; 5; 10; 20; 30 und 40A
zur Verfügung. Bei Bedarf können die 24V DC Geräte
um unterbrechungsfreie Lösungen erweitert werden:
Für kurze Netzunterbrechungen liefert das Puffermo-
dul QUINT BUFFER die Versorgungsenergie aus war-
tungsfreien Elektrolytkondensatoren. Bei längeren
Ausfällen kommt die USV QUINT DC-UPS mit langle-
bigen Bleiakkumulatoren zum Einsatz. Das durch-
gängige Programm umfasst zudem Produkte für den
Ex-Bereich.
Headquar ters: © Phoenix Contact GmbH & Co. KG • Flachsmarktstraße 8 • 32825 Blomberg • Germany
Phone +49-(0) 52 35-3-00 • Fax +49-(0) 52 35-3-4 12 00 • www.phoenixcontact.com
Local Contact: www.phoenixcontact.com/salesnetwork
2. Einsatzgebiet
Ger ade sensible Verbraucher benötigen für den si-
cheren Betrieb eine konstante Spannung.
QUINT-PS-24DC/24DC/10 stellt sicher, dass z.B.
Ausgangsspannungen von ungeregelten Transforma-
toren oder schwankenden batteriegestützten Versor-
gungsnetzen in eine geregelte Gleichspannung
umgesetzt werden. Zudem ermöglicht das Gerät die
galvanische Trennung von zwei DC-Netzen.
Zur Redundanz und Leistungserhöhung können
mehrere Geräte parallel geschaltet werden. Kombiniert
man den DC-DC-Wandler mit typgleichen Stromver-
sorgungen QUINT POWER, entsteht ein redundanter
Aufbau an unterschiedlichen Versorgungsnetzen.
