Signalisierung im Parallel-
betrieb
5598_de_03
Die Anlagenverfügbarkeit wird zusätzlich erhöht, wenn zwei Stromversorgungen zur Red-
undanz parallel geschaltet werden. Zur sofortigen Signalisierung eines Geräteausfalls und
zur Aufrechterhaltung der Redundanz zu jedem Zeitpunkt wird die Fernüberwachung jeder
einzelnen Stromversorgung empfohlen.

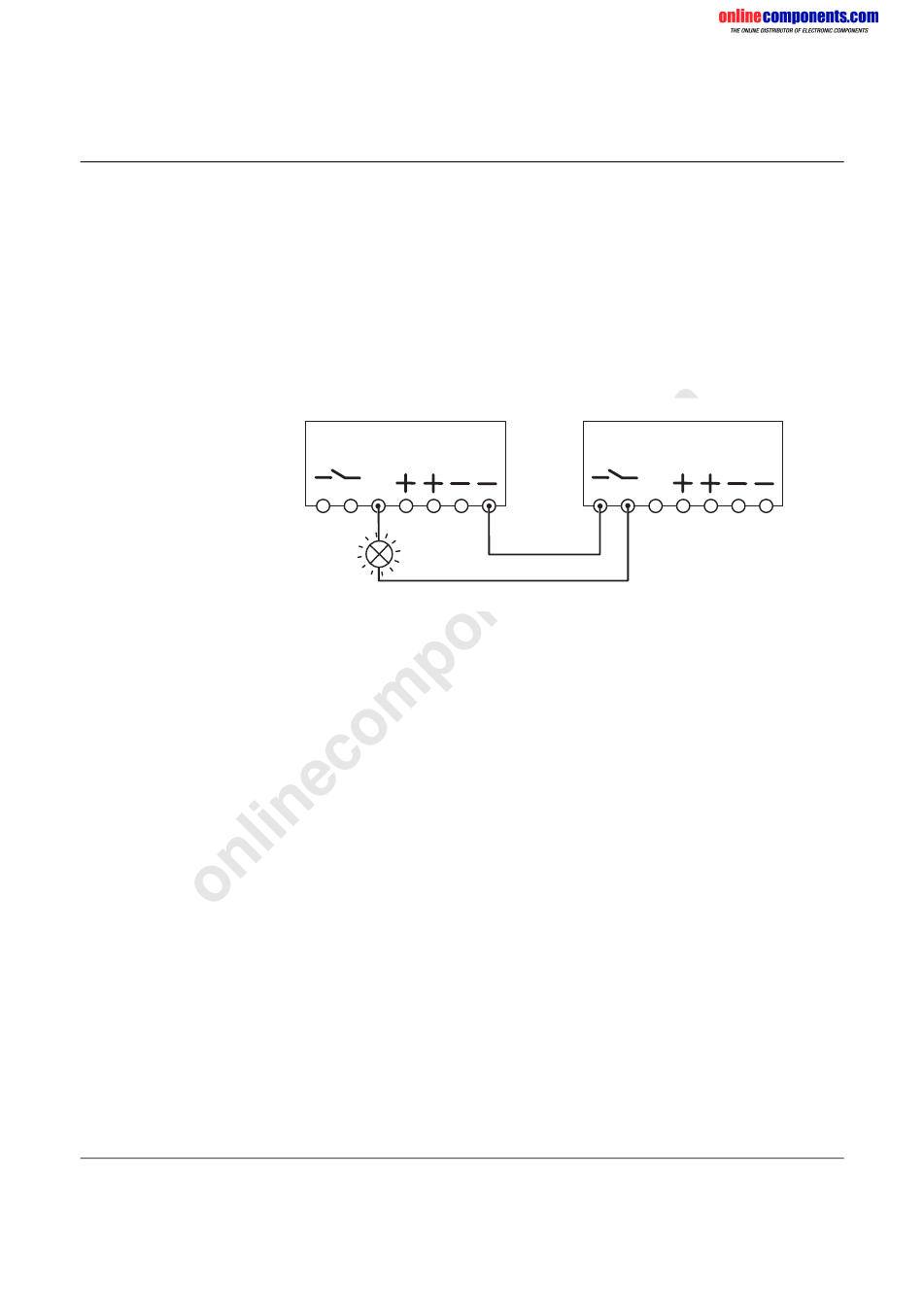

Mehrere Stromversorgungen können einzeln oder mit einem gemeinsamen Signal über-
wacht werden. Dabei wird der aktive Schaltausgang des ersten Geräts und die potenzial-
freien Kontakte weiterer Geräte durch eine Schleife gemäß Bild 3-15 verbunden.
Bei der Funktionsüberwachung ist der Signalausgang vom Leistungsausgang entkoppelt.
Die „Rückwärtsversorgung" einer Stromversorgung auf den „DC-OK"-Ausgang der parallel
betriebenen Stromversorgung ist dadurch ausgeschlossen. Zu jeder Zeit wird ein eindeu-
tiges Funktionssignal generiert.
Output 24 V DC
DC
13
14
OK
DC OK
Bild 3-15
Überwachung mehrerer Stromversorgungen mit nur einem Signal
Wissenswertes aus der Praxis
Output 24 V DC
DC
13
14
OK
5598D306
