Phoenix Contact CM 50-PS-120-230AC/24DC/2,5/F Handbuch

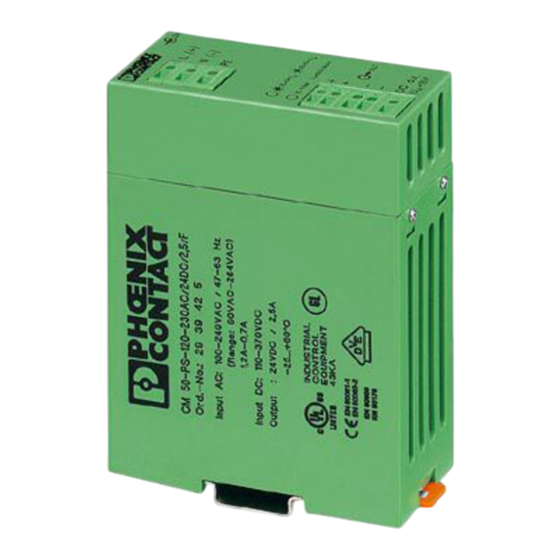

Primär getaktete Stromversorgung
CM 50-PS-120-230AC/24DC/2,5/F
CM 125-PS-120-230AC/24DC/5/F
– Weitbereichseingang (100 - 240V AC)
ohne Umschaltung
– DC - Eingang (100 - 350V DC)
ohne Umschaltung
– elektronisch kurzschluß- / leerlauffest
– Zulassung beim germanischen Lloyd
– sichere Trennung (DIN VDE 0100-410, EN60950)
– LED-Funktionsanzeige
– parallelschaltbar zur Leistungserhöhung
– "DC o.K."- Signal
– 60 % Stromreserve
– lackierte Leiterplatten (zuverlässige Funktion
auch im betauten Zustand)
1. Kurzbeschreibung
In modernen Anlagen der elektrischen Automatisie-
rungstechnik hat sich weltweit eine Steuerspannung
von +24 V DC zur Gleichstromversorgung aller elektri-
schen und elektronischen Baugruppen etabliert.
Zuverlässig versorgen unsere Stromversorgungen
vom Typ CM 50... und CM 125... Peripheriegeräte mit
2,5 und 5 A, bei einer einstellbaren und geregelten
Ausgangsspannung von 22,5 bis 28,5 VDC.
Aufgebaut als Primärschaltregler arbeiten diese Gerä-
te mit einem besonders hohem Wirkungsgrad. Die Ver-
lustwärme wird dadurch auf ein Minimum begrenzt.
Bei Überlast oder Verbraucherkurzschluss schalten
diese Geräte nicht ab, sondern reduzieren die Aus-
gangsspannung und stellen dabei den 1,6fachen
Nennstrom zur Verfügung. Diese Stromreserve ge-
währleistet, dass sowohl stark kapazitive Lasten als
auch Geräte mit DC/DC-Wandlern im Eingangskreis
problemlos mit diesen Geräten versorgt werden kön-
nen.
Headquarters: © Phoenix Contact GmbH & Co. KG • Flachsmarktstraße 8-28 • 32825 Blomberg • Germany
Phone +49-(0) 52 35-3-00 • Fax +49-(0) 52 35-3-4 1200 • http://www.phoenixcontact.com
Ebenso werden nachgeschaltete Sicherungen zuver-
lässig ausgelöst. Die Selektivität im Ihrem Anlagenauf-
bau ist somit zu jeder Zeit gewährleistet.
2. Einsatzgebiet
Der Weitbereichseingang, mit dem beide Primärschalt-
regler vom Typ CM50/F und CM125/F an allen gängi-
gen einphasigen AC- und DC-Netzen betrieben
werden können, bietet die Voraussetzung für einen
weltweiten Einsatz.
Im Offshore-Einsatz sowie unter widrigen atmosphäri-
schen Bedingungen unterstreicht die Zulassung durch
den germanischen Lloyd die hohe Betriebssicherheit.
Abb. 1
