5598_de_03

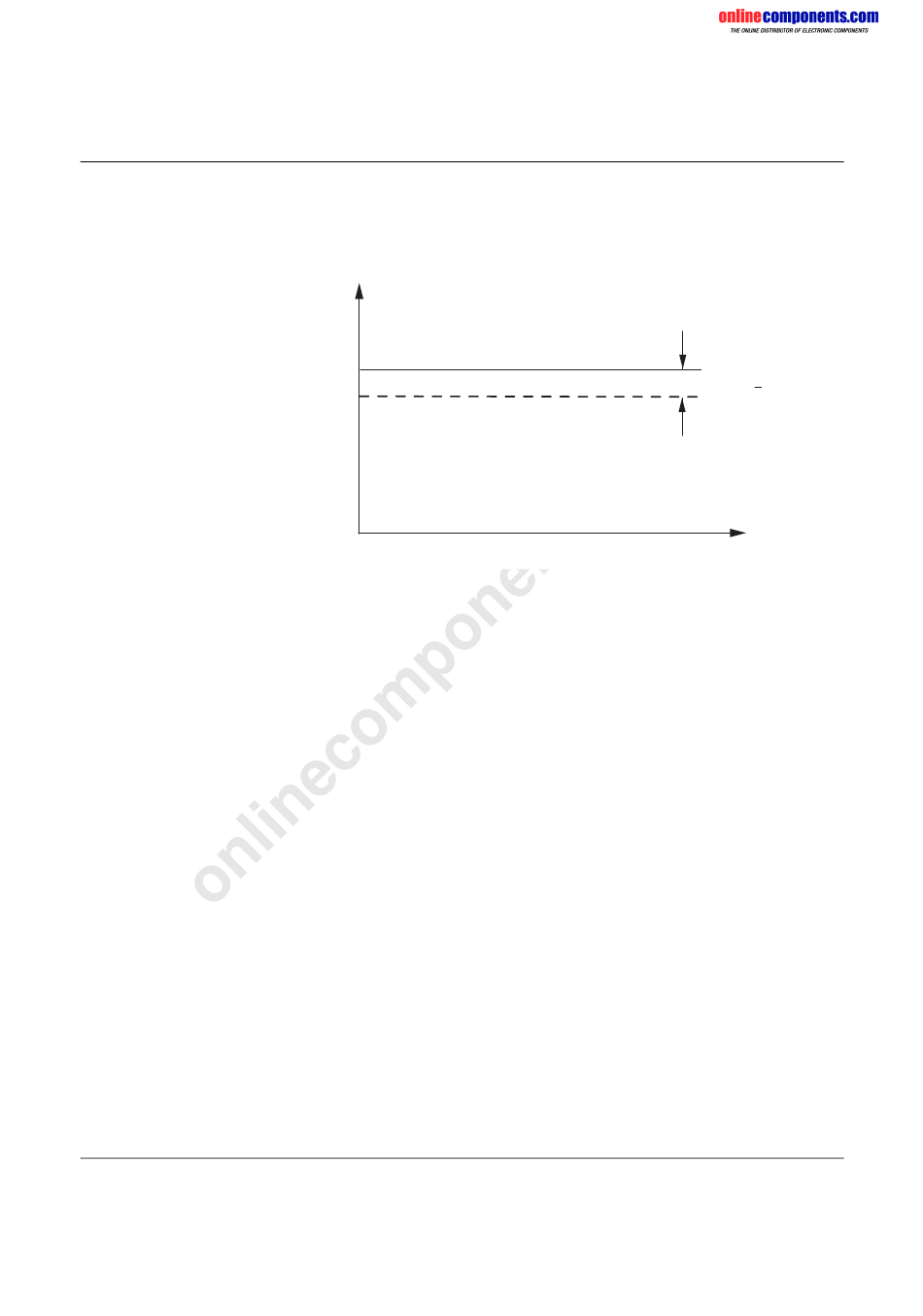

Bild 3-10 zeigt den Verlauf der Spannung U über der Zeit t. Die Ausgangsspannung be-
trägt mehr als 90 % des eingestellten Werts. Dieser Zustand wird durch dauerhaftes
Leuchten der LED, durch einen Spannungspegel von 24 V DC am Schaltausgang und
durch den geschlossenen Relaiskontakt signalisiert.
U
out
Ausgangsspannung
U
N
0,9 x U
N
Meldeschwelle
Bild 3-10
Ausgangsspannung in Ordnung
–
Relaiskontakt geschlossen
–
Schaltausgang 24 V
–
LED leuchtet
Wissenswertes aus der Praxis
U > 90 % x U
10 %
out
t
5598D301
PHOENIX CONTACT
N
3-13
