Um die Geräte unabhängig vom Ausfall einer Phase betreiben zu können, sollte - wenn
möglich - jedes Einzelgerät an eine unterschiedliche Phase angeschlossen werden (siehe
Bild 3-7).
~ 400 V AC
Anschluss an L1
L
N
PE
Bild 3-7

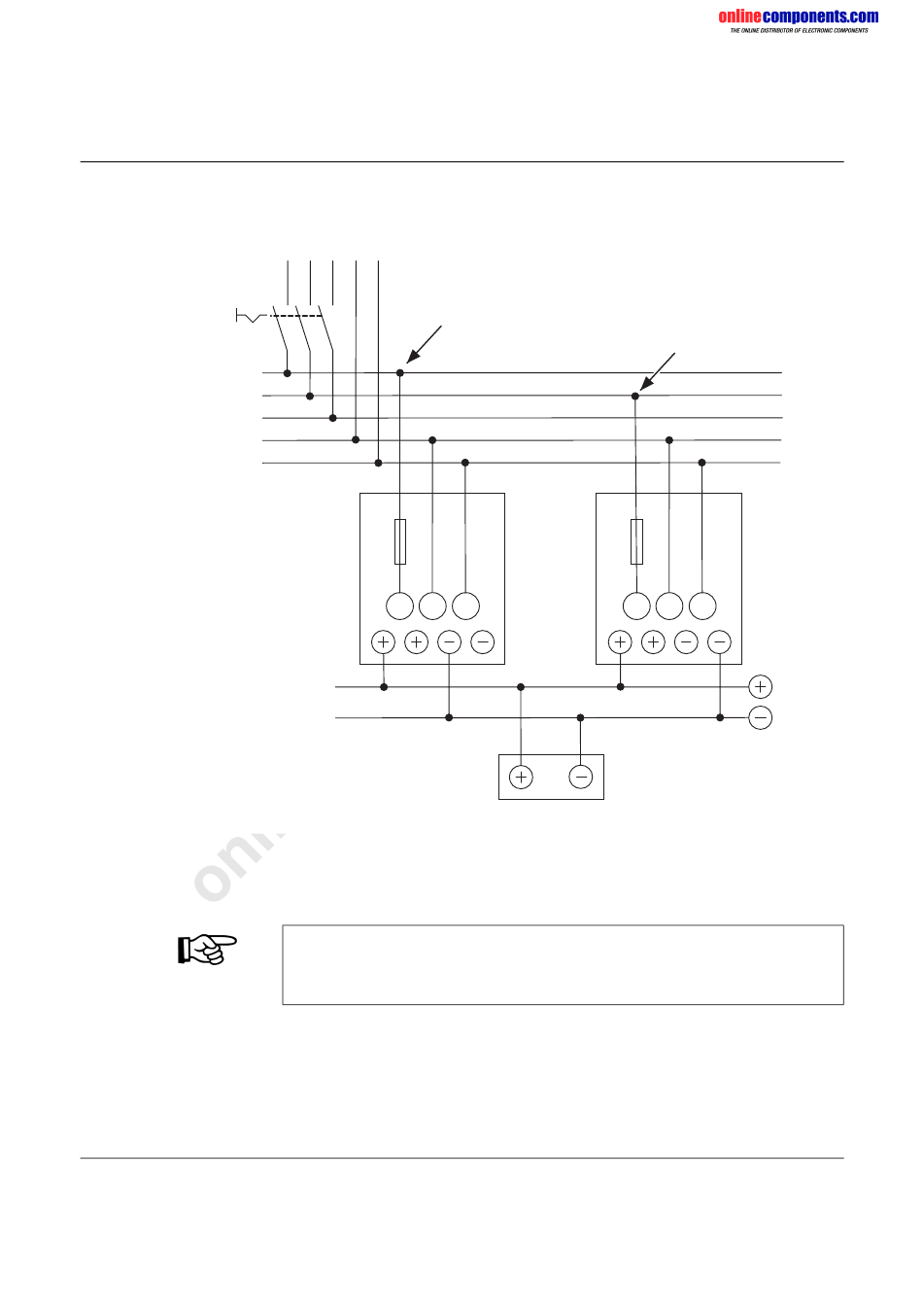

Redundanzbetrieb einphasig
Bei dreiphasigen Geräten mit externer Absicherung ist für jedes Gerät eine einzelne Absi-
cherung vorzusehen.
Um die Betriebssicherheit zu steigern, arbeiten alle dreiphasigen QUINT POWER auch
bei dauerhaftem Ausfall einer Phase. Dabei ist zu beachten, dass die Geräte eine ver-
minderte Netzausfallüberbrückungszeit aufweisen und der Anteil an primärseitigen
Oberwellen ansteigt.
Anschluss an L2
L
N
Last
L 1
L 2
L 3
N
PE
PE
24 V DC
5598D011
5598_de_03
