SYS POWER SUPPLY UM
Spannungs-
schwankungen am Aus-
gang, guter Wirkungsgrad
2-10
PHOENIX CONTACT
2.3
Regelarten
Neben dem mechanischen und elektrischen Aufbau ist für die Auswahl einer Stromversor-
gung die Art der Regelung von zentraler Bedeutung.
Grundsätzlich muss hierbei zwischen geregelten und ungeregelten Geräten unterschieden
werden.
2.3.1
Ungeregelte Geräte
Bei ungeregelten Geräten wird die netzseitige Wechselspannung über einen 50-Hz-Trans-
formator übertragen und anschließend gleichgerichtet. Die hierbei entstehende pulsie-
rende Gleichspannung wird über Kondensatoren geglättet und gesiebt.
50-Hz-Trafo
Gleichrichtung
L
Eingang
N

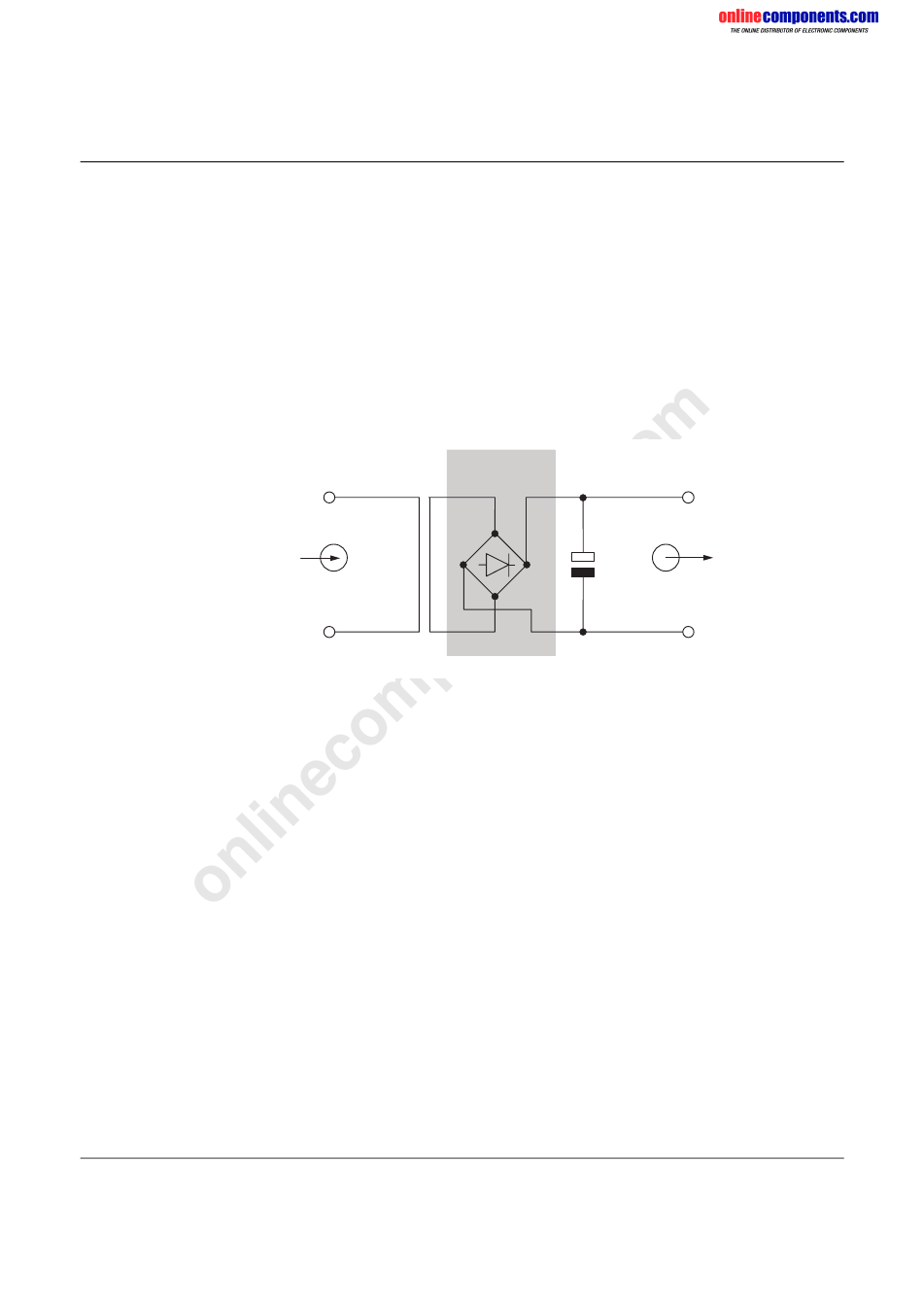

Bild 2-7
Prinzipschaltbild ungeregelter Geräte
Dieser relativ einfache Schaltungsaufbau hat aufgrund der wenigen Bauteile den Vorteil
einer besonders langen Lebensdauer und eines Wirkungsgrades von typischerweise
80 %.
Bedingt durch die fehlende Regelstufe kommt es bei schwankenden Eingangsspannun-
gen und bei schwankender Stromabgabe zu Schwankungen in der Ausgangsspannung.
Das Einsatzgebiet der ungeregelten Geräte liegt in der Versorgung elektromechanischer
Verbraucher wie Schütze, Magnetschalter und dergleichen, bei denen eine geregelte Aus-
gangsspannung nicht erforderlich ist.
Glättung
+
Ausgang
-
5598D004
5598_de_03
