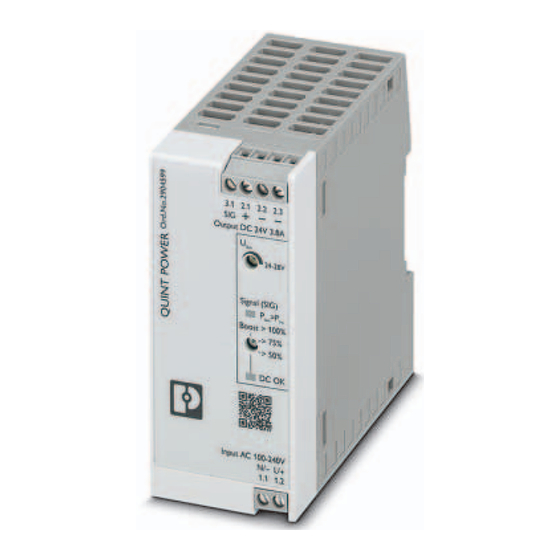

QUINT4-PS/1AC/24DC/3.8/SC
Stromversorgung
Datenblatt
107722_de_00
1

Beschreibung

Mit kleinster Baugröße bieten QUINT POWER Stromversor-
gungen im Leistungsbereich unter 100 Watt höchste Anla-
genverfügbarkeit.
Leistungsstark
Dynamischer Boost bis 200 % (P
Platzsparend
Schmale Bauform
Flache Bauform für 120 mm-Schaltkästen
Präventiv
Funktionsüberwachung durch einstellbare Signalisie-
rung der Leistungsschwellen oder der Ausgangsspan-
nung
Flexible Anschlusstechnik
Bewährter Schraubanschluss
Schneller Push-in-Anschluss
Langlebig
Wirkungsgrad bis zu 93 %
Geringe Verlustleistung
Alle technischen Angaben sind Nennangaben und beziehen sich auf eine Raumtemperatur von 25 °C und
70% relative Luftfeuchtigkeit bei 100 m über NN.
© PHOENIX CONTACT
2018-01-17
Technische Daten (Kurzform)
Eingangsspannungsbereich
Netzausfallüberbrückung
) für 5 s
N
Nennausgangsspannung (U
Einstellbereich der Ausgangsspan-
nung (U
Nennausgangsstrom (I
Dynamischer Boost (I
Ausgangsleistung (P
Ausgangsleistung (P
Wirkungsgrad
Restwelligkeit
MTBF (IEC 61709, SN 29500)
Umgebungstemperatur (Betrieb)
Abmessungen B / H / T
Gewicht
100 V AC ... 240 V AC -15 % ...
+10 %
> 35 ms (120 V AC)
> 35 ms (230 V AC)
)
24 V DC
N
24 V DC ... 28 V DC
)
Set
)
3,8 A
N
)
7 A (≤ 60 °C (5 s))
Dyn.Boost
)
90 W
N
)
170 W
Dyn. Boost
typ. 92,8 % (120 V AC)
typ. 93,7 % (230 V AC)
< 45 mV
> 690000 h (40 °C)
-25 °C ... 70 °C
-40 °C (Startup type tested)
> 60 °C Derating: 2,5 %/K
45 mm / 99 mm / 90 mm
0,296 kg
SS

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Phoenix Contact QUINT4-PS/1AC/24DC/3.8/SC

  • Seite 1: Beschreibung

    QUINT4-PS/1AC/24DC/3.8/SC Stromversorgung Datenblatt 107722_de_00 © PHOENIX CONTACT 2018-01-17 Beschreibung Mit kleinster Baugröße bieten QUINT POWER Stromversor- gungen im Leistungsbereich unter 100 Watt höchste Anla- Technische Daten (Kurzform) genverfügbarkeit. Eingangsspannungsbereich 100 V AC ... 240 V AC -15 % ... +10 % Leistungsstark Netzausfallüberbrückung...
  • Seite 2: Inhaltsverzeichnis

    ................ 24 12.3 Lage und Funktion der Signalisierungselemente ....................25 12.4 Aktive Signalausgänge digital Betriebsarten ......................... 26 ........................26 13.1 Serienbetrieb ........................26 13.2 Parallelbetrieb Derating..........................28 ....................... 28 14.1 Umgebungstemperatur ........................28 14.2 Aufstellhöhe 107722_de_00 PHOENIX CONTACT 2 / 28...
  • Seite 3: Bestelldaten

    Schutz von vier Verbrauchern an 24 V DC bei Überlast und Kurzschluss. Mit elektronischer Verriegelung der eingestellten Nennströme. Zur Installa- tion auf DIN-Schienen. Kontinuierlich wird das Zubehörprogramm erweitert. Den aktuellen Zubehörstand finden Sie im Download-Be- reich des Artikels. 107722_de_00 PHOENIX CONTACT 3 / 28...
  • Seite 4: Technische Daten

    Eingangsschutz , AC ( extern vorzuschalten ) Eingangsstrom I Neozed Schmelzsicherung Leitungsschutzschalter Leistungsschalter Eingangsschutz oder gleichwertig ≤13 x I Charakteristik (maximale magnetische Aus- lösung)       10 A   13 A   16 A 107722_de_00 PHOENIX CONTACT 4 / 28...
  • Seite 5 = U : 230V AC/U : 24 V DC Crest Faktor 120 V AC 230 V AC typ. 1,57 typ. 1,7 Eingangsstrom vs. Ausgangsstrom = U : 120V AC/U : 24 V DC = U : 230V AC/U : 24 V DC 107722_de_00 PHOENIX CONTACT 5 / 28...
  • Seite 6 8 mm Anzugsdrehmoment 0,5 Nm ... 0,6 Nm LED Signalisierung > P LED leuchtet gelb, Ausgangsleistung > P , abhängig von der Stellung des Drehwahlschalters > 0,9 x U LED leuchtet grün < 0,9 x U LED blinkt grün 107722_de_00 PHOENIX CONTACT 6 / 28...
  • Seite 7 45 mm / 99 mm / 90 mm Gewicht 0,296 kg Verlustleistung 120 V AC 230 V AC Verlustleistung Leerlauf maximal < 1 W < 1 W Verlustleistung Nennlast maximal < 7 W < 6 W 107722_de_00 PHOENIX CONTACT 7 / 28...
  • Seite 8 IEC 61010-2-201 Zulassungen UL Listed UL 61010-1 UL Listed UL 61010-2-201 UL 1310 Class 2 Power Units CB-Scheme (IEC 61010-1, IEC 61010-2-201) Die aktuellen Approbationen / Zulassungen finden Sie am Artikel im Download-Bereich unter: phoenixcontact.net/products. 107722_de_00 PHOENIX CONTACT 8 / 28...
  • Seite 9 4 kV (Prüfschärfegrad 4 - un- symmetrisch) symmetrisch) Ausgang 0,5 kV (Prüfschärfegrad 2 - 1 kV (Prüfschärfegrad 3 - sym- symmetrisch) metrisch) 0,5 kV (Prüfschärfegrad 1 - un- 2 kV (Prüfschärfegrad 3 - un- symmetrisch) symmetrisch) 107722_de_00 PHOENIX CONTACT 9 / 28...
  • Seite 10 Bereich 1, 2) Impulsförmiges Magnetfeld EN 61000-4-9 nicht gefordert 1000 A/m Bemerkung keine Kriterium A Gedämpfte Sinusschwingungen (Ring wave) EN 61000-4-12 Eingang 1 kV (symmetrisch) 2 kV (symmetrisch) 2 kV (unsymmetrisch) 4 kV (unsymmetrisch) 107722_de_00 PHOENIX CONTACT 10 / 28...
  • Seite 11 Normales Betriebsverhalten innerhalb der festgelegten Grenzen. Kriterium B Vorübergehende Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst wieder korrigiert. Kriterium C Zeitweilige Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst korrigiert oder durch Betätigung der Bedienelemente wiederherstellbar ist. 107722_de_00 PHOENIX CONTACT 11 / 28...
  • Seite 12: Sicherheits- Und Errichtungshinweise

    B. Büroklammern oder Metallteilen. – Die Stromversorgung ist wartungsfrei. Reparaturen sind nur durch den Hersteller durchführbar. Bei Öffnen des Gehäuses erlischt die Garantie. – Der Einsatz der Stromversorgung ist nur für den bestim- mungsgemäßen Gebrauch zulässig. 107722_de_00 PHOENIX CONTACT 12 / 28...
  • Seite 13: Hochspannungsprüfung (Hipot)

    Vorgaben der IEC/UL/EN 61010-1 ein Hoch- spannungstest zur Isolationsprüfung. Der Hochspannungs- test wird mit einer Prüfspannung von mindestens 3 kV AC /  4,2 kV DC oder höher durchgeführt. Die Kontrolle der Ferti- gungsprüfung erfolgt in regelmäßigen Abständen durch eine Zertifizierungsstelle. 107722_de_00 PHOENIX CONTACT 13 / 28...
  • Seite 14: Hochspannungsprüfung Durchführen

    Input AC − + 1.1 1.2 Bild 1 Potenzialbezogene Verdrahtung für den Hoch- spannungstest Legende Bezeichnung Farbzuord- Potenziale- nung bene DC-Ausgangs- Blau Potenzial 1 kreis Signalkontakte Blau Potenzial 1 Hochspan- nungstester AC-Eingangs- Potenzial 2 kreis 107722_de_00 PHOENIX CONTACT 14 / 28...
  • Seite 15: Aufbau Der Stromversorgung

    Anschlussklemme Eingangsspannung: Input L/N Bild 4 Geräteabmessungen (Maße in mm) Signalisierung DC OK-LED Drehwahlschalter, Status der Ausgangsspannung (DC OK) oder Ausgangsleistung (P > P Signalisierung P > P -LED (gelb): Ausgangs- leistung P > Ausgangsleistungsschwelle P Potenziometer Ausgangsspannung 107722_de_00 PHOENIX CONTACT 15 / 28...
  • Seite 16: Sperrflächen

    > 75% > 50% DC OK Input AC 100-240V − + 1.1 1.2 Bild 5 Geräteabmessungen und minimale Sperrflä- chen (Maße in mm) Der seitliche Mindestabstand zu anderen Geräten rechts und links beträgt 0 mm. 107722_de_00 PHOENIX CONTACT 16 / 28...
  • Seite 17: Blockschaltbild

    Zusätzlicher Regelungsschutz gegen Über- spannung Gleichrichtung Mikrokontroller Einschaltstrombegrenzung PNP-Transistorschaltausgang Power-Faktor Korrektur (PFC) Drehwahlschalter active Schalttransistor und Hauptübertrager (galva- Signal-/Anzeige-LEDs (P , DC OK) nisch trennend) DC OK P Sekundäre Gleichrichtung und Glättung Potenziometer Ausgangsspannung Hilfswandler (galvanisch trennend) 107722_de_00 PHOENIX CONTACT 17 / 28...
  • Seite 18: Stromversorgung Montieren/Demontieren

    Lösen Sie die Verriegelung, indem Sie den Schrau- bendreher nach oben hebeln (B). Schwenken Sie die Stromversorgung vorsichtig nach vorn (C) und lassen die Verriegelung in die Ausgangs- position zurückgleiten. Heben Sie anschließend die Stromversorgung von der Tragschiene ab (D). 107722_de_00 PHOENIX CONTACT 18 / 28...
  • Seite 19: Anschlussverdrahtung An Stromversorgung Befestigen

    Bei extremen Umgebungsbedingungen, z. B. starken Vibrationen, schützen Sie die An- schlussverdrahtung mit einem zusätzlichen Isolationsmaterial gegen mechanische Be- schädigung. Das zusätzliche Isolationsmate- rial zum Schutze der Anschlussverdrahtung beschränkt sich auf den Befestigungsbereich der Kabelbinder. 107722_de_00 PHOENIX CONTACT 19 / 28...
  • Seite 20: Geräteanschlussklemmen

    240 V AC zuge- lassen. L/+ N/- TN-S TN-C Bild 13 Anschlussbelegung bei AC-Versorgungsspan- nung Absicherung bei DC-Versorgung Input DC 110...250 V L/+ N/- Bild 14 Anschlussbelegung bei DC-Versorgungs- spannung Bild 12 Netzformen im Sternnetz 107722_de_00 PHOENIX CONTACT 20 / 28...
  • Seite 21: Ausgang

    Bei ausreichender Dimensionierung der An- schlussleitungen ist eine separate Absiche- rung der Last nicht erforderlich. Wenn jede Last separat mit einem Schutzorg- an abgesichert wird, ermöglicht selektives Abschalten im Fehlerfall den weiterführenden Betrieb der Anlage. 107722_de_00 PHOENIX CONTACT 21 / 28...
  • Seite 22: Ausgangskennlinien

    Für das schnelle Laden von Energiespeichern (z. B. Batterien) zur Versorgung unterschiedlichster Verbrau- cher. Die Stromversorgung arbeitet im nominalen Be- triebsbereich. Die Energieversorgung der Last ist sichergestellt. 100% 200% Dyn. Boost t [s] Bild 15 U/I-Ausgangskennlinie 107722_de_00 PHOENIX CONTACT 22 / 28...
  • Seite 23: Boost-Ströme

    ) bis zu 200 % des Nominalstroms der Dyn.Boost Stromversorgung bereit. Die zeitlich begrenzte Versorgung der Last beträgt max. 5 s bei einer Umgebungstemperatur bis 60 °C. Dyn.Boost Dyn.Boost Dyn.Boost Pause Base Load t [s] Bild 16 Prinzipverlauf des dynamischen Boost-Vor- gangs 107722_de_00 PHOENIX CONTACT 23 / 28...
  • Seite 24: Signalisierung

    > P active high active low active low default LED off green LED: DC OK LED on LED flashing active high active high Signal SIG: DC OK default active low Bild 18 Signalisierung U/I 107722_de_00 PHOENIX CONTACT 24 / 28...
  • Seite 25: Aktive Signalausgänge Digital

    Verbindung zu ande- ren Bereichen haben, müssen hinsichtlich der Störfestigkeit die Kriterien erfüllen. Setzen Sie Phoenix Contact-Überspannungsschutz (Arti- kel-Nr. 2905223) ein, wenn Sie für die Signalwege die Sig- Digital Input nalverbindungstypen p, l, f und h nutzen.
  • Seite 26: Betriebsarten

    Gleiche Leitungsquerschnitte zur Verdrahtung verwen- Bild 21 Prinzipdarstellungen im Serienbetrieb Gleiche Leitungslängen zum DC-Sammelpunkt ver- wenden Stromversorgungen im gleichen Temperaturumfeld be- treiben Ab drei parallel geschalteten Stromversorgungen ist je- der Ausgang abzusichern (z. B. mit LS-Schaltern oder Entkopplungsmodulen) 107722_de_00 PHOENIX CONTACT 26 / 28...
  • Seite 27: Leistungserhöhung

    Leistungsklassen und Konfiguration. Mit Hilfe der Signalisierungseinstellungen können Sie über- wachen, ob beide Stromversorgungen mit ≤ halber Nenn- last betrieben werden. Im Falle einer Anlagenerweiterung wird so die Überlastung bei Ausfall einer Stromversorgung verhindert. 107722_de_00 PHOENIX CONTACT 27 / 28...
  • Seite 28: Derating

    2000 3000 4000 5000 H [m] Bild 26 Ausgangsleistung in Abhängigkeit zur Aufstell- höhe T [°C] Bild 25 Ausgangsleistung in Abhängigkeit zur Umge- bungstemperatur PHOENIX CONTACT GmbH & Co. KG • 32823 Blomberg • Germany 107722_de_00 28 / 28 phoenixcontact.com...
