- Seite 1 Betriebsanleitung colorSENSOR LT-1-LC-20...
- Seite 2 Kompakter Farbsensor MICRO-EPSILON Eltrotec GmbH Heinckelstraße 2 D-73066 Uhingen Tel. +49/7161/98872-300 Fax +49/7161/98872-303 e-mail eltrotec@micro-epsilon.de www.micro-epsilon.de Zertifiziert nach DIN EN ISO 9001: 2008...

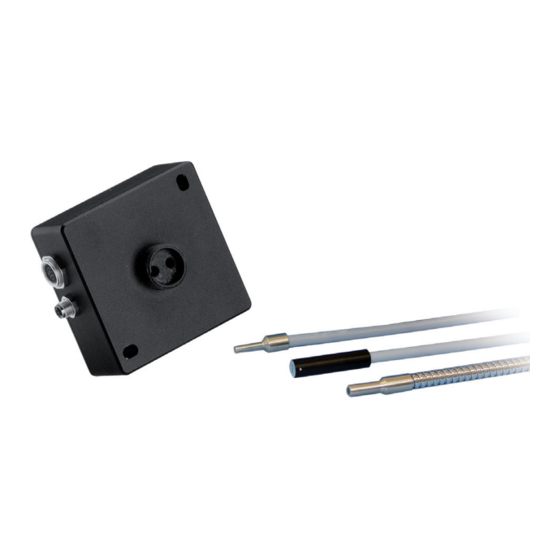

- Seite 3 colorSENSOR LT-1-LC-20 colorSENSOR LT-1 Serie True Color Farbsensoren Bedienungsanleitung • colorSENSOR LT Serie colorSENSOR LT-1-LC-20 - Großer Arbeitsbereich: typ. 1 mm ... 500 mm (abhängig von dem verwendeten Lichtleiter sowie der Aufsatzoptik) - Große Auswahl an Lichtleitern (Reflex- bzw. Durchlichtbetrieb) - Bis zu 31 Farben abspeicherbar - RS232-Schnittstelle (USB-Adapter optional) - Superhelle Weißlicht-LED (AC-, DC-, PULSE-Betrieb...
-
Seite 4: Technische Daten
colorSENSOR LT-1-LC-20 colorSENSOR LT-1 Serie True Color Farbsensoren Bedienungsanleitung • Technische Daten LT-1-LC-20 Artikelnummer 10234060 abhängig vom verwendeten Lichtleiter sowie von Vorsatzoptiken Objektabstand Reflexlichtleiter typ. 2 mm - 25 mm mit Optik typ. 5 mm - 100 mm abhängig vom verwendeten Lichtleiter sowie von Vorsatzoptiken Lichtfleckgröße Reflexlichtleiter typ. - Seite 5 colorSENSOR LT-1-LC-20 colorSENSOR LT-1 Serie True Color Farbsensoren Bedienungsanleitung • Abmessungen Alle Abmessungen in mm Seite 3...
-
Seite 6: Anschlussbelegung
colorSENSOR LT-1-LC-20 colorSENSOR LT-1 Serie True Color Farbsensoren Bedienungsanleitung • Anschlussbelegung Anschluss an SPS: 8-pol. Buchse Binder 712 Pin: Farbe: Belegung: Anschlusskabel zur SPS: CAB-M9-8P-St-ge; xm-PUR; offen weiß GND (0V) braun +24VDC (±10%) grün gelb OUT0 grau OUT1 rosa OUT2 blau OUT3 OUT4... - Seite 7 colorSENSOR LT-1-LC-20 colorSENSOR LT-1 Serie True Color Farbsensoren Bedienungsanleitung • Messprinzip Messprinzip der Farbsensoren der colorSENSOR LT-1 Serie: Die Signalerfassung mit dem colorSENSOR LT-1 ist sehr flexibel. Der Sensor kann z.B. im Wechsellicht Modus (AC Mode) betrieben werden. Hier ist der Sensor unabhängig gegen Fremdlicht. Auch ein Gleichlichtbetrieb (DC Mode) kann eingestellt werden. Hier ist der Sensor extrem schnell.
- Seite 8 colorSENSOR LT-1-LC-20 colorSENSOR LT-1 Serie True Color Farbsensoren Bedienungsanleitung • Diagramme: SPOTDURCHMESSER in Abhängigkeit vom Abstand SPOTDURCHMESSER [Abstand], typ. colorSENSOR LT-1-LC-20 mit Lichtleiter FAR-T-A1.1-1,5-1200-67° und Optikaufsatz KL-4 (Lichtleiter auf Anschlag in Optikaufsatz montiert) Distance / Abstand [mm] Faserbündel Ø 2.5 mm SPOTDURCHMESSER [Abstand], typ.
- Seite 9 colorSENSOR LT-1-LC-20 colorSENSOR LT-1 Serie True Color Farbsensoren Bedienungsanleitung • Diagramme Diagramme: SPOTDURCHMESSER in Abhängigkeit vom Abstand SPOTDURCHMESSER [Abstand], typ. colorSENSOR LT-1-LC-20 mit Lichtleiter FAR-T-A2.0-2,5-1200-67° und Optikaufsatz KL-M18-A2.0 (Lichtleiter auf Anschlag in Optikaufsatz montiert) Distance / Abstand [mm] SPOTDURCHMESSER [Abstand], typ. colorSENSOR LT-1-LC-20 mit Lichtleiter FAR-T-A2.0-2,5-1200-67°...
- Seite 10 colorSENSOR LT-1-LC-20 colorSENSOR LT-1 Serie True Color Farbsensoren Bedienungsanleitung • Aufsatzoptiken Artikel- Objektabstand Detektionsbereich Tastkopf LWL Abmessungen nummer (typ.) (typ.)* FASOP-Serie L x Ø KL-3 10823012 8 mm - 20 mm 1 mm - 5 mm A 2.0 ca. 60 mm x 15 mm L x Ø...
- Seite 12 MICRO-EPSILON Eltrotec GmbH X9750274-A021032HDR Heinkelstraße 2 · 73066 Uhingen / Deutschland Tel. +49 (0) 7161 / 98872-300 · Fax +49 (0) 7161 / 98872-303 *X9750274-A02* eltrotec@micro-epsilon.de · www.micro-epsilon.de...
