Weg-Codier-System WCS
Instandhaltung
7.3.4

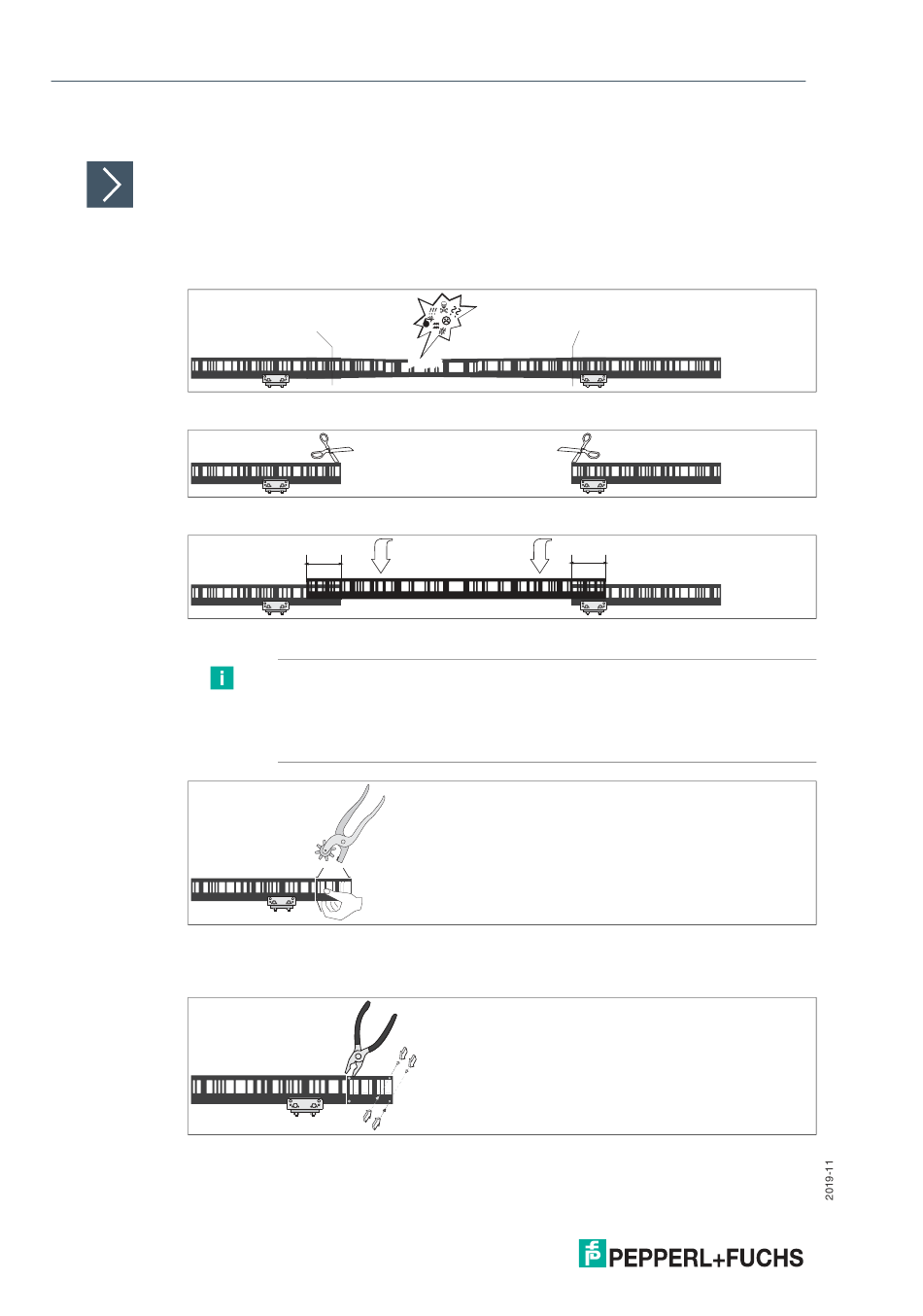

WCS-Laminat-Codeschiene (Befestigungswinkelsystem)
Beschädigtes Teil ersetzen
1.
Bestellen Sie die Ersatzcodeschiene mit Angabe der Anfangs- und Endposition sowie 10
Doppel-Hohlnieten (WCS-CS-RV) zum Verbinden der Ersatzcodeschiene mit der bestehenden
Codeschiene.
2.
Ermitteln Sie die Positionswerte vor und hinter der beschädigten Stelle.
3.
Schneiden Sie das beschädigte Codeschienenstück heraus.
4.
Passen Sie die Ersatzcodeschiene in die vorhandene Codeschiene ein.
5.
Halten Sie die aufeinanderliegenden Codeschienen fest, damit sie nicht verrutschen. Stanzen
Sie vier Löcher mit einem Durchmesser von 3 mm, mittels einer Lochzange wie im Bild zu
sehen, durch die beiden Codeschienenteile.
6.
Setzen Sie die Hohlnieten aus dem Reparaturset in die Löcher ein, setzen Sie die Gegenstücke
auf und drücken Sie mit einer Flach- oder Wasserpumpenzange zusammen.
82
Start
ca. 10cm
Hinweis!
Die "alte" und die "neue" (Ersatz)Codeschienen müssen sich jeweils um ca. 10
cm überlappen, so dass die Lochmuster der beiden Schienenstücken
deckungsgleich aufeinander passen. Größere Überstände werden
abgeschnitten.
End
ca. 10cm
