Weg-Codier-System WCS
Codeschiene montieren
6.4.4
Stoßverbindungen bei Profilschienen
Für die Verbindung der Alu-Profilschienen sind Stoßverbinder notwendig. Der Stoßverbinder
WCS3-MC1 besteht aus einem 170 mm langen Alu-Strangpressprofil und zwei Schneid-
schrauben.
Bezeichnung Partnummer Funktion / Verwendung
WCS3-MC1

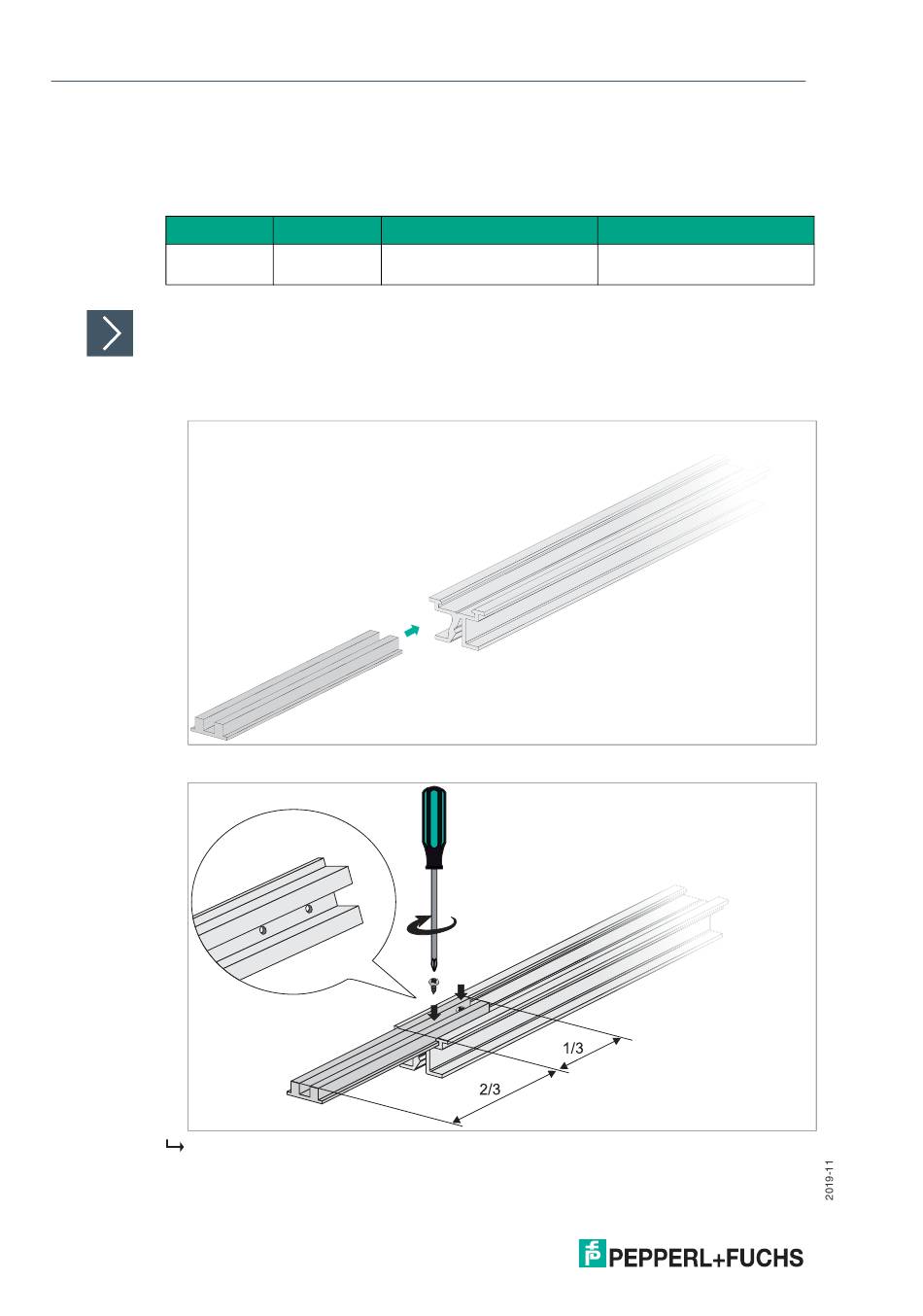

Stoßverbindung montieren
1.
Schieben Sie den Stoßverbinder mit den beiden Bohrungen voraus in die unteren Nuten der
beiden Profilschienen, die Sie verbinden möchten
2.
Schrauben Sie die Schneidschrauben in die Bohrungen Ø 1,8 mm der Flachstücke.
Die Spitzen der Schrauben drücken sich in das Aluminium-Profil und fixieren den Stoßver-
binder
3.
Schieben Sie die Profilschienen mit den Stoßverbindern zusammen.
46
184074
Stoßverbinder für Aluminium-
Profilschienen
Material / Befestigung
Aluminium / Stahl-Schneid-
schrauben M3 x 4,5 mm
