Weg-Codier-System WCS
Lesekopf montieren
4.4
Outdoor-Schutzgehäuse montieren
Warnung!
Unsachgemäße Montage
Verletzungsgefahr bei unsachgemäßer Montage
•
Sorgen Sie vor Beginn der Arbeiten für ausreichenden Platz.
•
Gehen Sie mit scharfkantigen Bauteilen vorsichtig um und tragen Sie immer Sicherheits-
handschuhe.
•
Sichern Sie hängende Bauteile vor der Montage gegen Herabfallen.

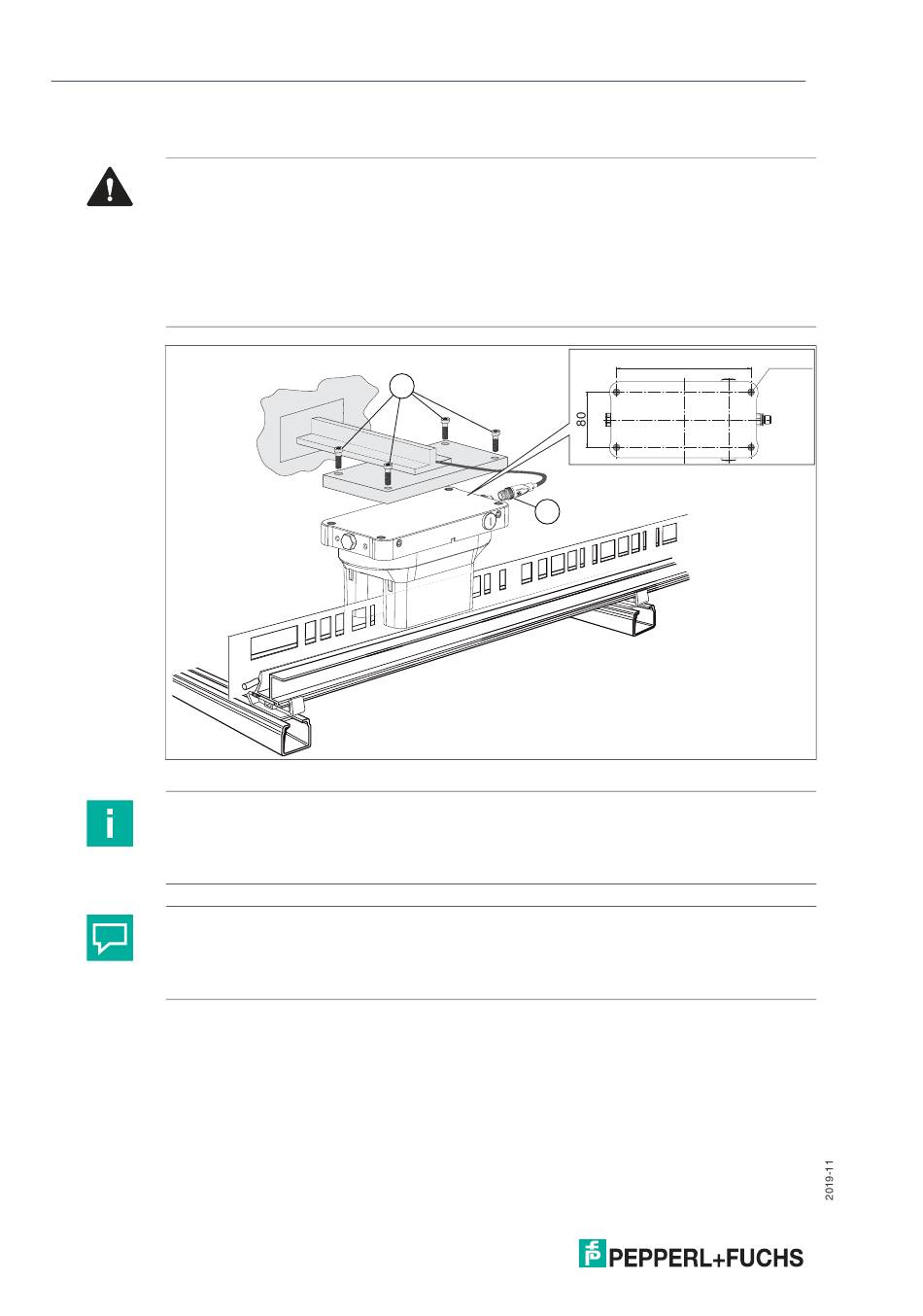

Abbildung 4.9 Überblick
Hinweis!
Montagerichtung
Montieren Sie den Lesekopf so, dass der elektrische Gerätestecker in Richtung der
aufsteigenden Positionswerte auf der Codeschiene zeigt.
Tipp
Befestigung
Sehen Sie bei der Konstruktion der Halterung an Ihrer Anlage Langlöcher vor (Abmessung
siehe Abbildung oben).
24
1
2
M6 (4x)
195
