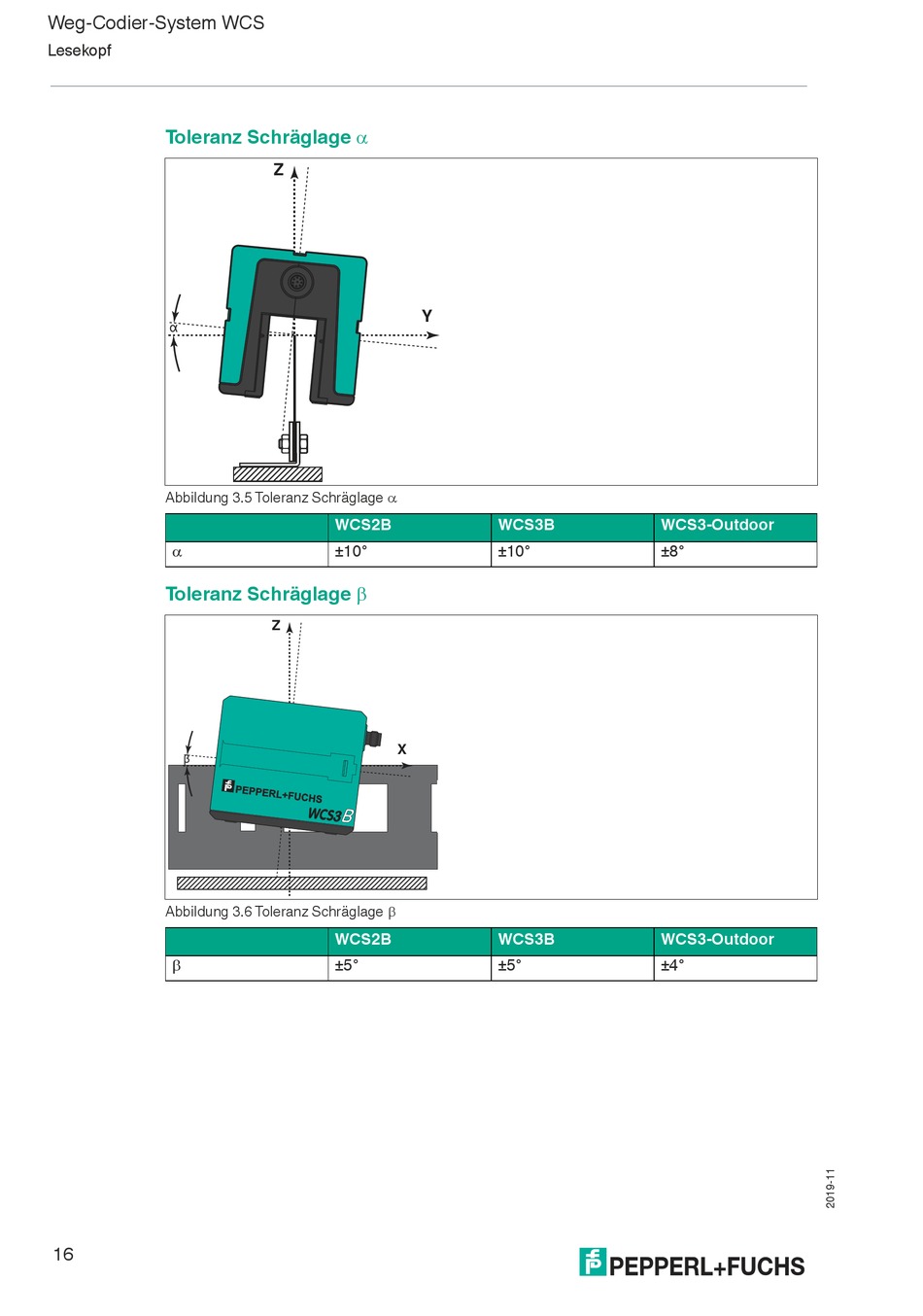

Weg-Codier-System WCS
Lesekopf
Toleranz Schräglage 
α
Abbildung 3.5 Toleranz Schräglage 

Toleranz Schräglage 
β
Abbildung 3.6 Toleranz Schräglage 

16
Z
Y
WCS2B
±10°
Z
X
WCS2B
±5°
WCS3B WCS3-Outdoor
±10° ±8°
WCS3B WCS3-Outdoor
±5° ±4°
