Weg-Codier-System WCS
Instandhaltung
7.3.2
WCS-Edelstahl-Codeschiene (Befestigungswinkelsystem)
Beschädigtes Teil ersetzen

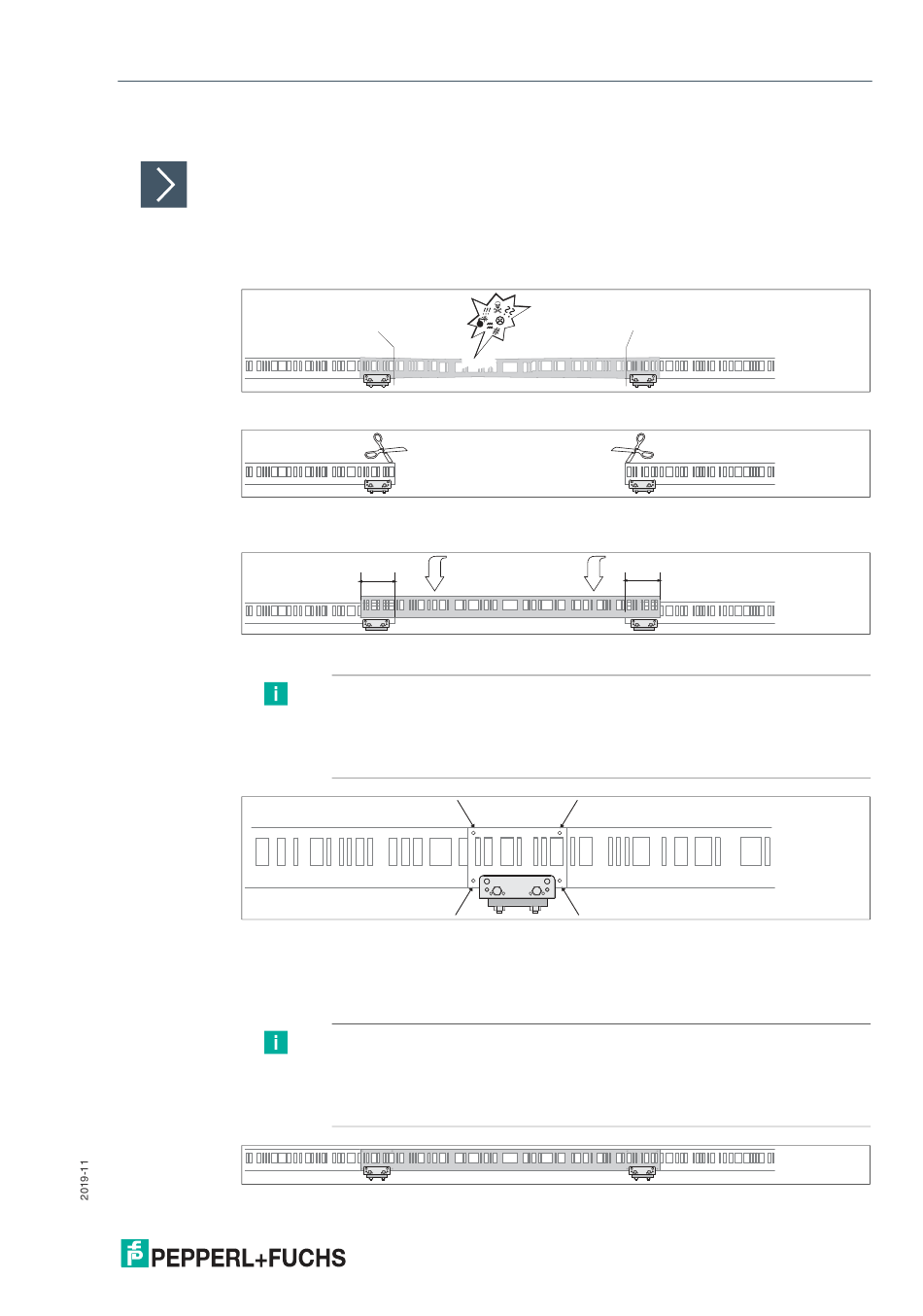

1.
Bestellen Sie die Ersatzcodeschiene mit Angabe der Anfangs- und Endposition sowie 10
Doppel-Hohlnieten (WCS-CS-RV) zum Verbinden der Ersatzcodeschiene mit der bestehenden
Codeschiene.
2.
Ermitteln Sie die Positionswerte vor und hinter der beschädigten Stelle.
3.
Schneiden Sie das beschädigte Codeschienenstück mit einer Blechschere heraus. Richten
und entgraten Sie die Schnittkanten.
4.
Passen Sie die Ersatzcodeschiene in die vorhandene Codeschiene ein.
5.
Damit die Codeschienen nicht gegeneinander verrutschen, klemmen Sie die
aufeinanderliegenden Teile fest (verwenden Sie dazu z.B. eine Schraubzwinge).
6.
Verschweißen Sie die beiden Codeschienen, z.B. mit einem Schutzgas-Schweißgerät an vier
Stellen miteinander.
Start
ca. 10cm
Hinweis!
Die "alte" und die "neue" (Ersatz)Codeschienen müssen sich jeweils um ca. 10
cm überlappen, so dass die Lochmuster der beiden Schienenstücken
deckungsgleich aufeinander passen. Größere Überstände werden
abgeschnitten.
Hinweis!
Alternativ können Sie vier Löcher durch die Codeschienen bohren (oder
stanzen) und die Codeschienen mit Blindnieten verbinden. Der
Bohrdurchmesser hängt von den verwendeten Blindnieten ab. Die
Nietenköpfe dürfen nicht in die Codierung ragen.
End
ca. 10cm
