Weg-Codier-System WCS
Codeschiene montieren
Führungswagen für WCS3-Outdoor Lesekopf mit Schutzgehäuse
Das Schutzgehäuse mit dem Lesekopf wird im Führungswagen (WCS3-GT09-P1-O) montiert.
Der Führungswagen wird über die Profilschienen in optimaler Lage zwischen Schutzgehäuse
und Codeschiene geführt.

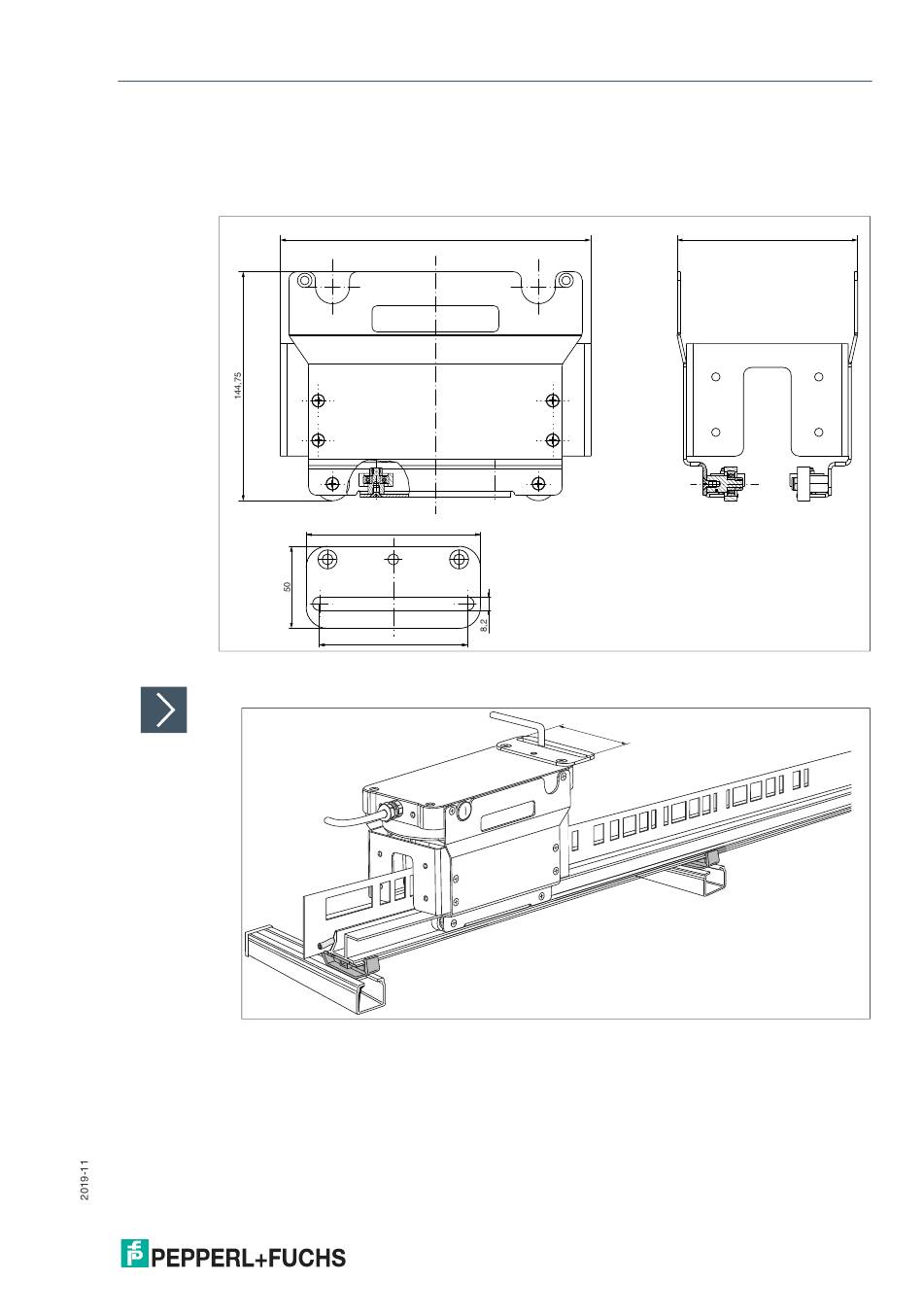

Abbildung 6.30Abmessung Führungswagen und Mitnehmerblech
Schutzgehäuse mit dem Lesekopf im Führungswagen montieren
Abbildung 6.31Führungswagen mit Schutzgehäuse
1.
Schieben Sie das Schutzgehäuse von oben in den Führungswagen ein, so dass die
Befestigungslöcher am Führungswagen mit den Gewindebohrungen am Schutzgehäuse
deckungsgleich aufeinander passen.
2.
Schrauben Sie mit den 4 Befestigungsschrauben das Schutzgehäuse am Führungswagen
fest.
3.
Sie können nach Bedarf das Mitnehmerblech mit den beiden Befestigungsschrauben am
Schutzgehäuse des Lesekopfs befestigen.
196
106
90
ø 8 mm
90 mm
114
69
