Weg-Codier-System WCS
Codeschiene montieren
Tipp
Am Führungswagengehäuse sind Bohrungen für die Montage von Reinigungsbürsten für die
Codeschiene vorgesehen. Die Reinigungsbürsten (optional) sind nur dann notwendig, wenn
sich die Codelöcher in der WCS-Codeschiene anwendungsbedingt zusetzen können, wie z.B.
Laubblätter oder Vogelfedern. Die Bürsten können auch nachgerüstet werden.
Lesekopf im Führungswagen montieren
Im Führungswagen ist die Montageplatte für den Lesekopf vormontiert, so dass dieser nur
noch aufgeschoben werden muss:

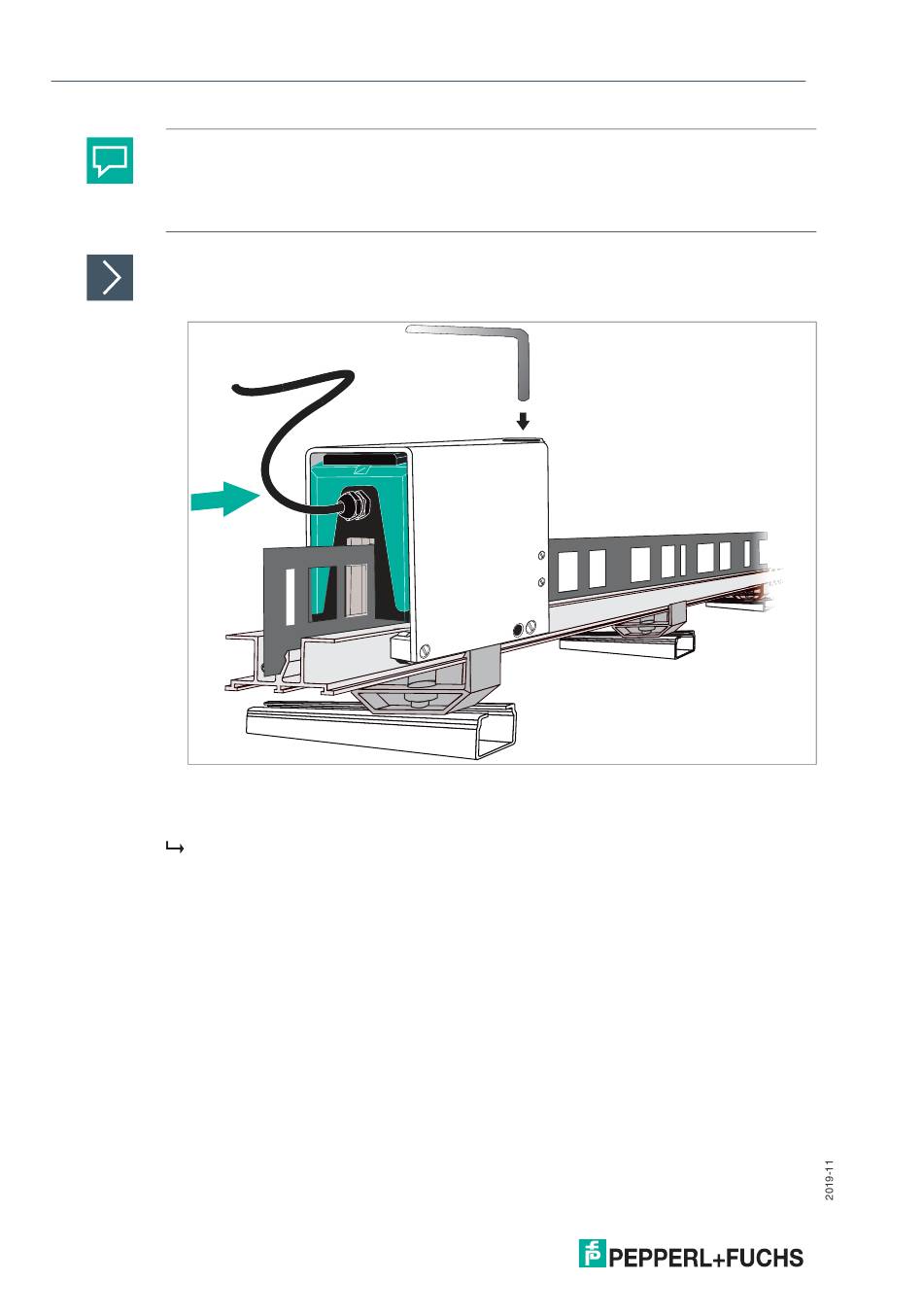

Abbildung 6.29WCS2-Führungswagen und Mitnehmer
1.
Schieben Sie die Schwalbenschwanznut des Lesekopfs auf den Führungssteg der
Montageplatte. In der Endlage rastet die Federzunge hörbar in den Schnellverschluss ein.
Der Lesekopf ist montiert.
2.
Zur Demontage entriegeln Sie die Federzunge mit einem Schraubendreher.
3.
Schieben Sie den Lesekopf von dem Führungssteg der Montageplatte.
Verbinden Sie den Führungswagen auf der Profilschiene über einen freilaufenden Mitnehmer
Ø 8 mm und ein Langloch mit dem Fahrzeug. Dadurch wird die Bewegung zwischen Fahrzeug
und Lesekopf entkoppelt und mechanische Lauftoleranzen ausgeglichen. Stellen Sie sicher,
dass der Mitnehmer über die gesamte Wegstrecke frei läuft und nicht verkanten kann. Zusätz-
lich sind Scherkräfte und Querkräfte zu vermeiden.
68
ø 8 mm
