Weg-Codier-System WCS
Codeschiene montieren

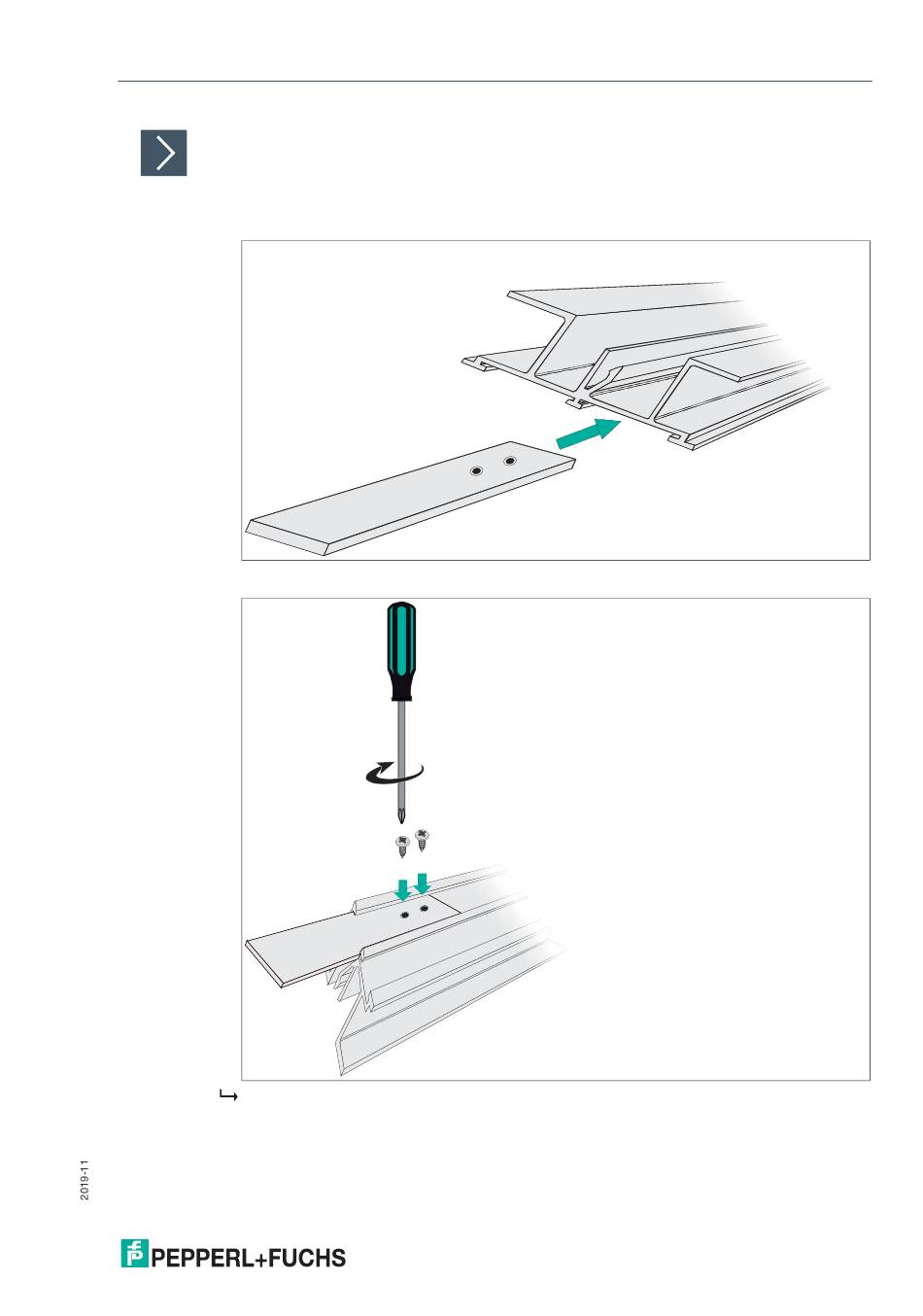

Stoßverbindung montieren
1.
Schieben Sie die zwei Flachstücke mit den beiden Bohrungen voraus in die unteren Nuten der
beiden Profilschienen, die Sie verbinden möchten.
2.
Schrauben Sie die Schneidschrauben in die Bohrungen Ø 1,8 mm der Flachstücke.
Die Spitzen der Schrauben drücken sich in das Aluminiumprofil und fixieren den Stoßver-
binder.
3.
Schieben Sie die Profilschienen mit den Stoßverbindern zusammen.
