Weg-Codier-System WCS
Instandhaltung
7.
Die Codeschiene nach Bedarf etwas nachspannen.
7.3.3

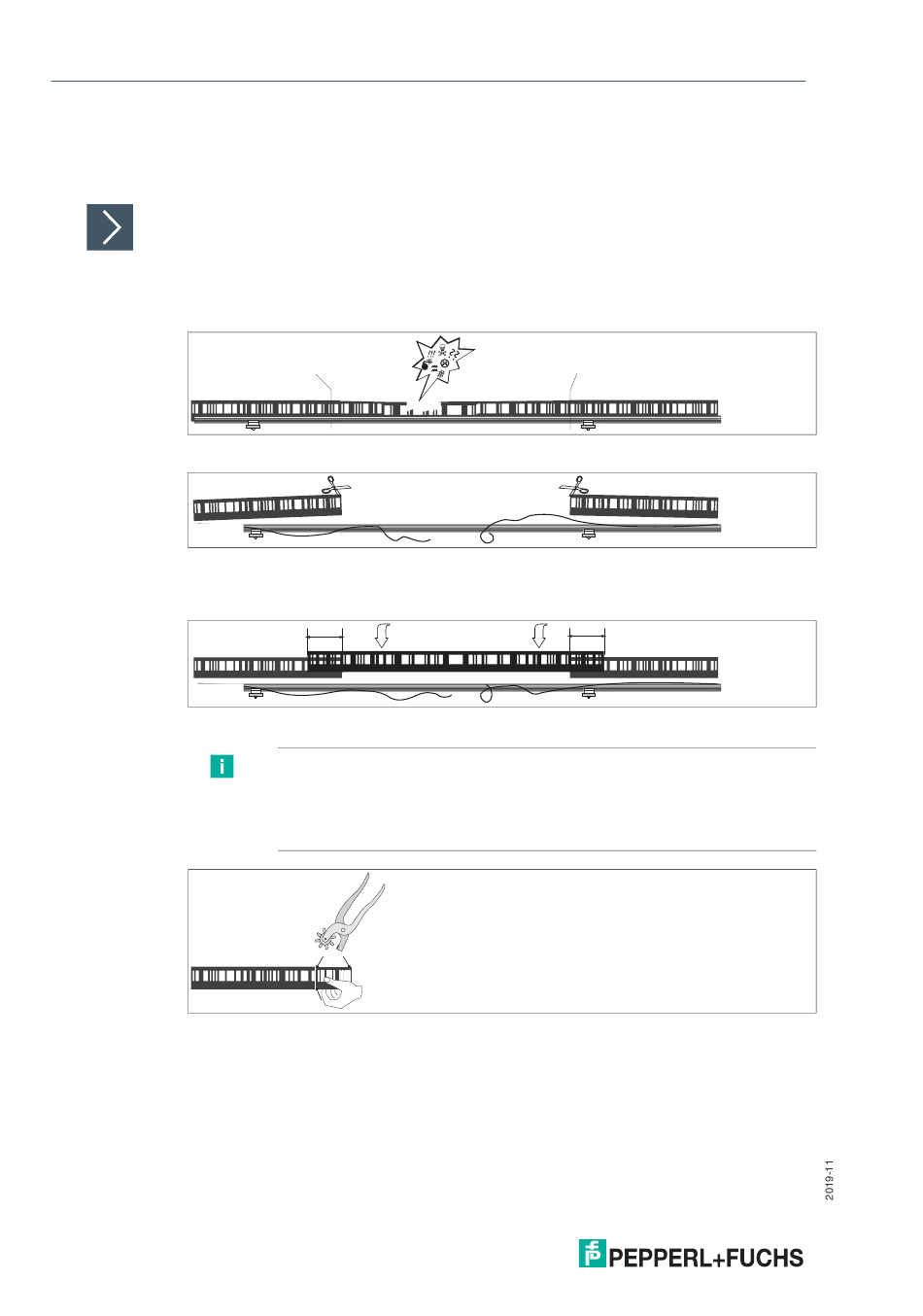

WCS-Laminat-Codeschiene (Aluminium-Profil)
Beschädigtes Teil ersetzen
1.
Bestellen Sie die Ersatzcodeschiene mit Angabe der Anfangs- und Endposition sowie 10
Doppel-Hohlnieten (WCS-CS-RV) zum Verbinden der Ersatzcodeschiene mit der bestehenden
Codeschiene.
2.
Ermitteln Sie die Positionswerte vor und hinter der beschädigten Stelle.
3.
Ziehen und trennen Sie die Befestigungsschnur mit einem kleinen Schraubenzieher oder Ä
hnliches heraus. Heben Sie die Codeschiene auf einer Länge von ein paar Metern aus dem
Aluminium-Profil und schneiden Sie das beschädigte Stück heraus.
4.
Passen Sie die Ersatzcodeschiene in die vorhandene Codeschiene ein.
5.
Halten Sie die aufeinanderliegenden Codeschienen fest, damit sie nicht verrutschen. Stanzen
Sie vier Löcher mit einem Durchmesser von 3 mm, mittels einer Lochzange wie im Bild zu
sehen, durch die beiden Codeschienenteile.
80
Start
ca. 10cm
Hinweis!
Die "alte" und die "neue" (Ersatz)Codeschienen müssen sich jeweils um ca. 10
cm überlappen, so dass die Lochmuster der beiden Schienenstücken
deckungsgleich aufeinander passen. Größere Überstände werden
abgeschnitten.
End
ca. 10cm
