Weg-Codier-System WCS

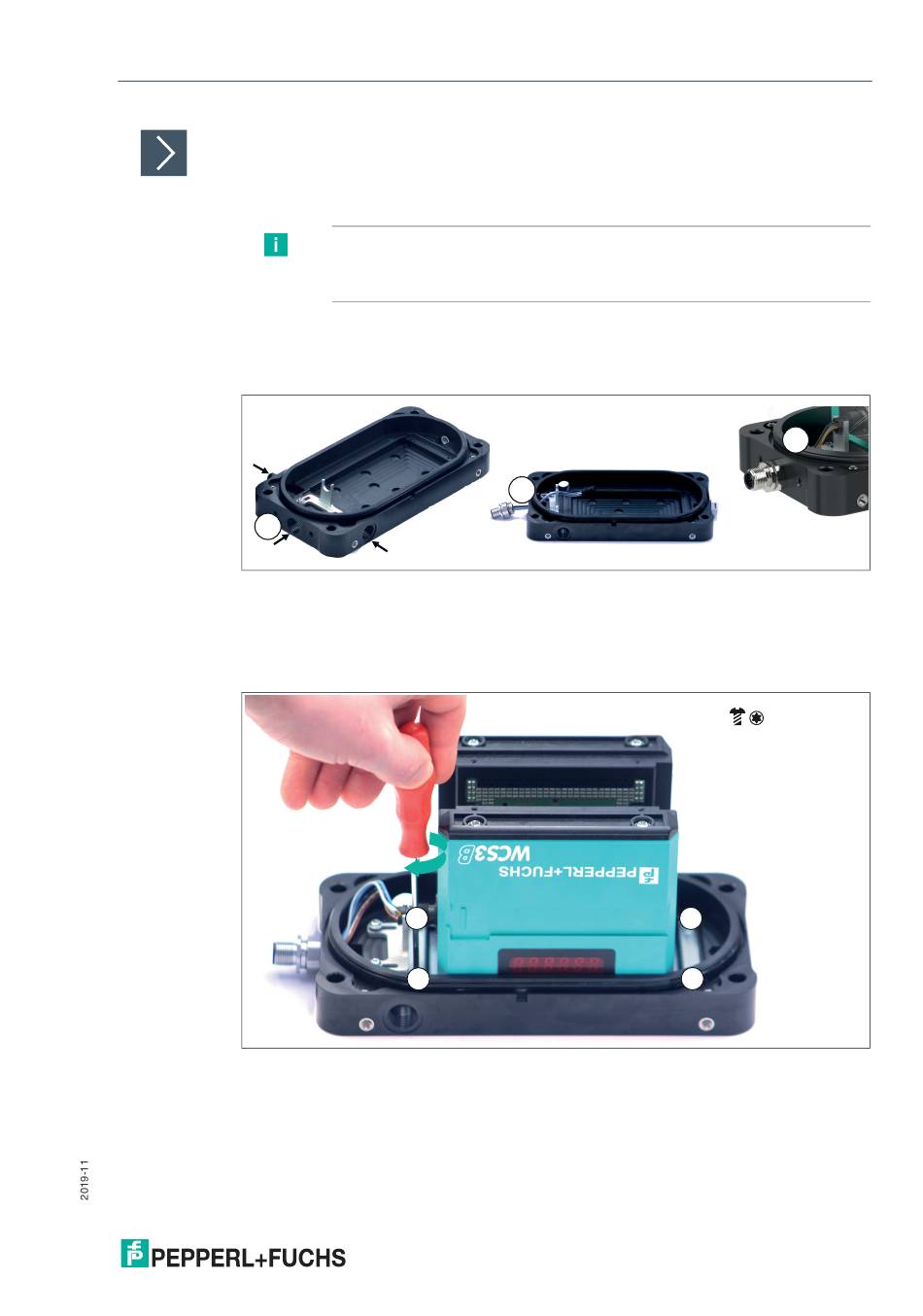

Lesekopf montieren
Schutzgehäuse zusammenbauen
1.
Lösen Sie pro Schutzschale zwei Schrauben.
2.
Ziehen Sie die Schutzschale ab.
3.
Schieben Sie die Montageplatte über die Schwalbenschwanznut des Lesekopfs. In der
Endlage rastet die Federzunge hörbar in den Schnellverschluss ein.
1
Abbildung 4.5 Anschlusskabel befestigen
4.
Führen Sie das Anschlusskabel durch eins der drei Durchgangsbohrung am Schutzdeckel ein
und schrauben Sie den Stecker mit dem Spezialwerkzeug fest. Das maximale
Anziehdrehmoment beträgt dabei 1,5 Nm.
5.
Drücken Sie das Buchsenteil auf den Steckerwinkel handfest ein.
Abbildung 4.6 Montageplatte montieren
6.
Befestigen Sie die Montageplatte mit 4 selbstschneidenden Schrauben (verzinkt) am
Schutzdeckel. Das maximale Anziehdrehmoment beträgt dabei 0,7 Nm.
7.
Lösen Sie die zwei Befestigungsschrauben des Steckerwinkels jeweils um eine halbe
Umdrehung, um den Winkel zu bewegen. Verschieben Sie die Metallhalterung mit der Buchse
in Richtung des Lesekopfs, bis die Buchse mit dem Lesekopf verbunden ist. Der Steckerwinkel
sichert die Verbindung zwischen Lesekopf und Buchse.
Hinweis!
WCS2-Lesekopf: Kreuzschlitzschrauben
WCS3-Lesekopf: Torx-schrauben (T10)
2
1
2
3
4
3
4 x
21
