Weg-Codier-System WCS
Codeschiene montieren
Anwendungsbeispiel
3
2
1

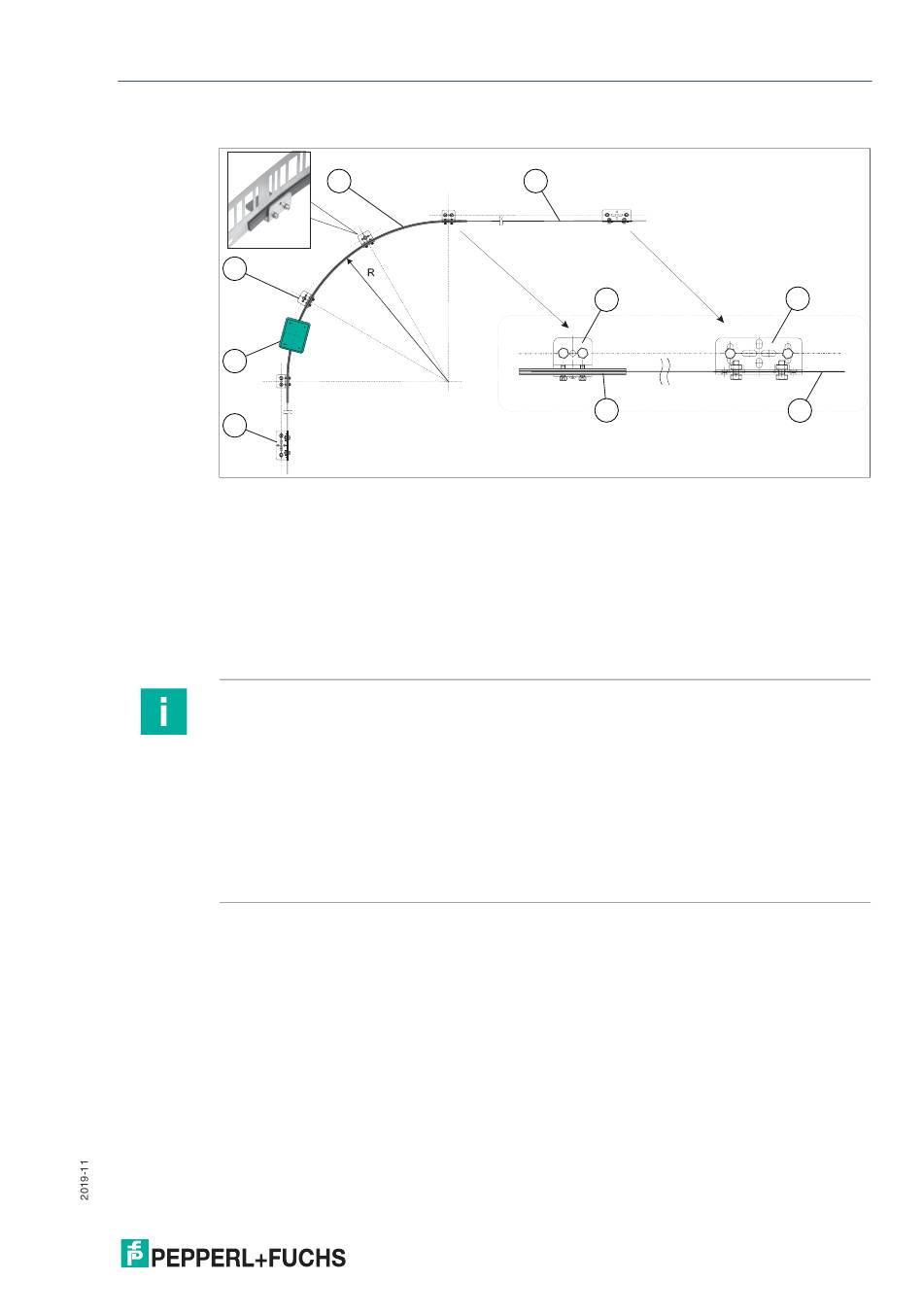

Abbildung 6.3 Anwendungsbeispiel Befestigungswinkel, Gerade und Kurve
1
Montagewinkel
2
Lesekopf
3
Kurvenwinkel
4
Stabilisierungsprofil
5
Codeschiene
R
Kurvenradius
Hinweis!
Kreisbahn
Beachten Sie folgende Besonderheit bei einer geschlossenen Strecke (Kreisbahn, Oval usw.):
Bedingt durch die Funktionsweise des WCS können Sie die Codeschiene nicht durchgängig
auf dem gesamten Kreisumfang verlegen.
Halten Sie zwischen dem Anfang und dem Ende der Codeschiene einen Abstand von
mindestens 85 mm ein (siehe Kapitel 6.2.4). An der unterbrochenen Stelle der Codeschiene
erhält die Steuerung vom Lesekopf den Wert "OUT" - Lesekopf außerhalb Codeschiene. Beim
Einsatz von zwei hintereinander versetzt montierten Leseköpfen ist eine kontinuierliche
Weginformation an allen Stellen der Kreisbahn möglich. Die Steuerung schaltet in diesem Fall
beim Erhalt der "OUT"-Meldung auf den Positionswert des zweiten Lesekopfes um.
4
5
3
4
1
5
33
