Weg-Codier-System WCS
Codeschiene montieren
6.4.6
Fixpunkte
Um bei horizontaler Montage das Verrutschen der Alu-Profilschienen in den Schienenhaltern
zu verhindern, muss das Profil fest mit dem Unterbau verbunden werden.
Fixpunkte setzen
1.
Setzen Sie einen Fixpunkt in Mitte der Strecke, die Sie fixieren möchten.
2.
Durchbohren Sie den Schienenhalter auf beiden Seiten mit einem Metallbohrer Ø 1,8 mm.

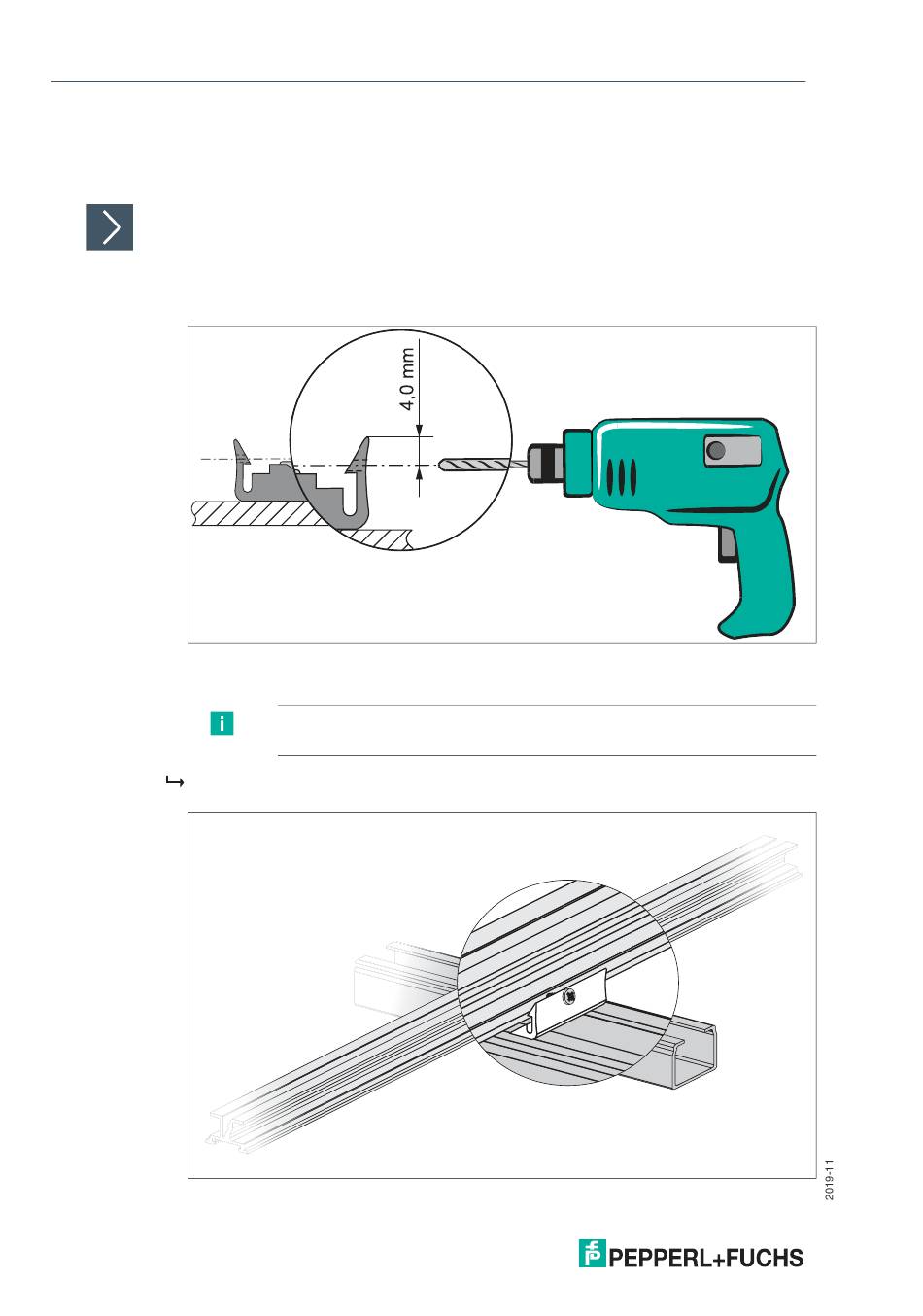

Abbildung 6.15Schienenhalter durchbohren
3.
Drehen Sie 2 Schneidschrauben 3 x 6 mm in die Bohrungen.
Die Schrauben drücken sich in das Aluminium-Profil und stellen so eine formschlüssige Ver-
bindung zwischen Schienenhalter und Aluminium-Profil her.
Abbildung 6.16Verbindung zwischen Schienenhalter und Aluminium-Profil
50
Hinweis!
Die Schneidschrauben gehören nicht zum Lieferumfang.
